تفاصيل المنتج:
|
| العلامة التجارية: | TRINTFAR | الأصل: | الصين |
|---|---|---|---|
| قدرة الإنتاج: | 50 مجموعة / مجموعات شهريا | تكوين السعة: | 150-200pcs/8h |
| العاملين: | الخط اليدوي （7-8 أشخاص） الخط التلقائي （5-6 أشخاص） | توزيع طاقة المعدات: | 550 كيلو واط |
| متطلبات الهواء: | 1.1m³ / دقيقة | متطلبات المياه: | 10-25m³/h |
سير العمل
تدفق العمل:
معالجة الإطار: لحام الإطار → ثني الإطار → الأنبوب → الإدخال والقفل → ثقب الإطار وصنع الثقوب
معالجة القاعدة: آلة ثني أنابيب القاعدة → لحام القاعدة
المعدات الرئيسية

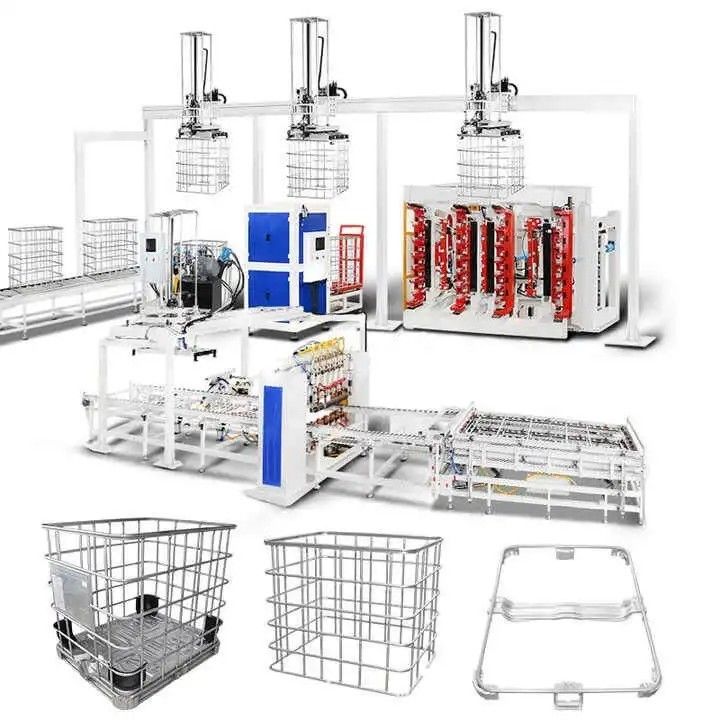

آلة معالجة الإطار

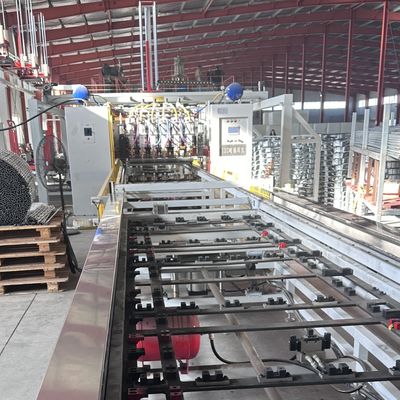

| آلة لحام الإطار كفاءة اللحام: 45 ثانية/قطعة هيكل رافعة معزز لصلابة عالية وتشغيل مستقر. مزود طاقة محول متوسط التردد للحام موفر للطاقة. 6 رؤوس لحام وأنظمة طاقة، لكل منها تعديل تيار مستقل لبقع اللحام الموثوقة. تصميم مغذي مزدوج الطبقات للتشغيل المستمر: بينما يلحم أحد المغذيات، يقوم الآخر بتحميل المواد. لحام متدرج تلقائي مع حزام متدرج يعمل بالسيرفو لتحديد المواقع بدقة. إزالة القوالب الأوتوماتيكية: يخرج الأسطوانة بعد اللحام للتحضير للتفريغ. التفريغ التلقائي: يقوم الماسك الذي يتم التحكم فيه بالسيرفو بتحريك المنتج الملحوم إلى الموضع المحدد، مما يقلل العمالة ويحسن الكفاءة. مغذي تفريغ دوار 90 درجة لسهولة النقل. |
 |
|
| آلة ثني الإطار معالجة الإطار بالكامل لدقة ثني عالية وتشغيل مستقر وكفاءة. يثني إطارًا كل 15-20 ثانية. يضمن نظام توازن الثني الخاص دقة قطرية للإطار. HMI + PLC التحكم في التشغيل الآلي العالي. خيار الذراع الآلية للتحميل/التفريغ التلقائي، مما يقلل عدد الموظفين. تغيير القالب السريع لثني الأنابيب المختلفة. نظام هيدروليكي سيرفو مع استجابة سريعة، وقصور ذاتي منخفض، ودقة عالية. تصميم معياري يسمح بالتخصيص للتشغيل الآلي بناءً على احتياجات العملاء. |
|
 |
 |
| آلة قفل الإطار الكفاءة والجودة: تستغرق عملية القفل حوالي 25-30 ثانية حتى تكتمل. تمت معالجة إطار الآلة ككل لدقة إدخال عالية، وقفل قوي، وتشغيل مستقر وفعال. HMI + PLC التحكم في التشغيل الآلي العالي. خيار الذراع الآلية للتحميل/التفريغ التلقائي، مما يقلل عدد الموظفين. تغيير القالب السريع لتلبية متطلبات أنابيب القفل المختلفة مع سهولة استبدال القالب. نظام هيدروليكي سيرفو مع استجابة سريعة، وقصور ذاتي منخفض، ودقة عالية. تصميم معياري يسمح بتخصيص التشغيل الآلي بناءً على احتياجات العملاء. |
|
 |
|
| آلة الثقب وصنع الثقوب الكفاءة والجودة: تستغرق عملية القفل حوالي 25-30 ثانية حتى تكتمل. إطار الآلة: معالجة لكامل الجسم لدقة عالية وتشغيل مستقر وفعال. نظام التحكم: HMI + PLC للتشغيل الآلي العالي. الذراع الآلية: خيار للتحميل/التفريغ التلقائي، مما يقلل عدد الموظفين. تغيير القالب السريع: استبدل القوالب بسهولة لتلبية احتياجات ثقب الأنابيب المختلفة. نظام هيدروليكي سيرفو: استجابة سريعة، وقصور ذاتي منخفض، ودقة عالية. تصميم معياري: أتمتة قابلة للتخصيص بناءً على احتياجات العملاء. |
|
آلة معالجة القاعدة
| آلة ثني أنابيب القاعدة | آلة لحام أنابيب القاعدة | |
|
|
تصميم:هيكل أفقي مع 7 رؤوس لحام للحام إطار القاعدة. يحتاج المشغل فقط إلى التحميل/التفريغ؛ اللحام تلقائي. الطاقة:3 مجموعات من MF DC 160KVA. الفوائد:يحسن جودة المنتج ومعدل الإنتاج، ويقلل التكاليف، ويزيل عدم الاستقرار الناتج عن اللحام اليدوي. أتمتة وكفاءة إنتاج أعلى. |
| معلومات أخرى | ||

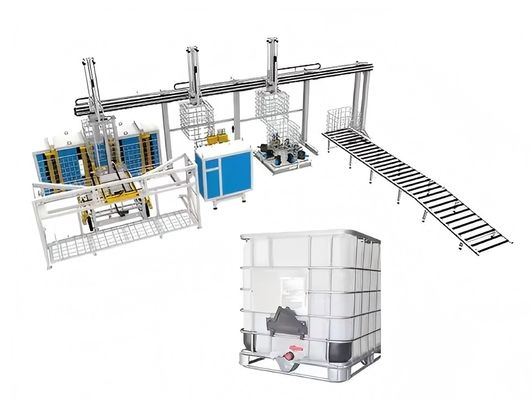

| مخطط تخطيط خط إنتاج إطار قفص IBC | ||
 |
 |
|

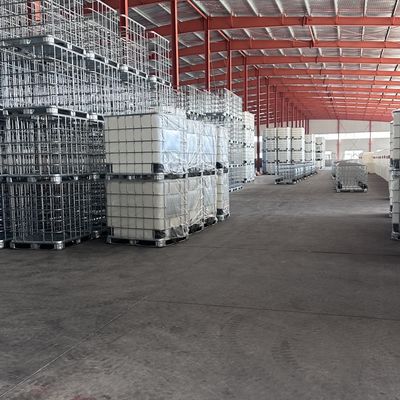

| نتائج الإنتاج | ||
|
||
| رقم | اسم المعدة | الوحدة | الكمية | الوظائف الرئيسية |
| 1 | آلة لحام الرافعة الشبكية | الوحدة | 1 | لحام شبكي متعدد النقاط |
| 2 | آلة تغذية شبكية أوتوماتيكية | مجموعة | 1 | التحميل التلقائي للأنابيب الطويلة والقصيرة |
| 3 | الذراع الآلية لأخذ المواد الشبكية | الوحدة | 1 | تفريغ الشبكة (التكديس) |
| 4 | آلة ثني بأربعة محاور | مجموعة | 1 | ثني وتشكيل الشبكة برأس انكماش |
| 5 | آلة القفل | مجموعة | 1 | ثني وتشابك الشبكة |
| 6 | آلة التسطيح واللكم | مجموعة | 1 | ثقب وقطع الأنبوب السفلي تحت الإطار |
| 7 | الذراع الآلية للإطار | مجموعة | 1 | ثلاثة أذرع آلية تتحرك لأعلى ولأسفل للإمساك بالإطار |
| 8 | آلة لحام القدم الفولاذية | مجموعة | 1 | لحام الأرجل الفولاذية للإطار السفلي |
| 9 | الذراع الآلية لأخذ المواد لآلة لحام القدم الفولاذية | مجموعة | 1 | إخراج ونقل وتكديس الإطار السفلي بعد اللحام |
| 10 | آلة محكمة الإغلاق الأوتوماتيكية | مجموعة | 1 | اختبار ضيق البطانة |
| 11 | آلة ثني مزدوجة أوتوماتيكية للأنبوب السفلي | مجموعة | 1 | الانكماش والنقش والانحناء للأنبوب السفلي |
| 12 | منصة اختبار الاهتزاز | مجموعة | 1 | اختبار متانة وحماية براميل IBC |
