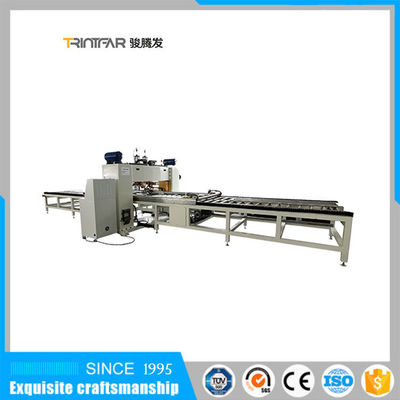

1. الجسم الرئيسي: بسبب قضيب السلك الكثيف والأفقي ، تم تصميم نوع جسر الرافعة المعزز المتكامل للجسم الرئيسي.اعتماد الجسم الرئيسي للضغط العمودي.هذه الآلة مصنوعة من صفيحة فولاذية سميكة ذات نوعية جيدة لضمان كثافة واستقرار الجسم الرئيسي.الآلة مجهزة بدليل منزلق لتوفير نقطة دعم الضغط ومنصة عمل لإجراءات أخرى.من أجل وضع مجموعتين من تركيبات اللحام على الماكينة ، يكون عرض اللحام الفعال 1300 مم بينما يبلغ طول اللحام 1000 مم.

2. مصدر الطاقة: اعتماد مصدر لحام العاكس تردد متوسط.معدل دورة العمل يصل إلى 50٪.يتم تصحيح مصدر الطاقة ثلاثي الطور من خلال عاكس خاص وتحويله إلى جهد تيار متردد 1000 هرتز ثم يتم نقله إلى محول تردد متوسط ​​ليتم تصحيحه لتوفير تيار لحام تيار مستمر.بالمقارنة مع مصدر طاقة نبضي التيار المتردد العام ، يمكن أن يكون هذا النوع من مصادر الطاقة سريعًا ومعدلاً بدقة.تأثير صغير على شبكة الطاقة ومتطلبات أقل لشبكة الطاقة مقارنة بآلة اللحام أحادية الطور بنفس السعة.

3. هيكل لحام الصف: 6 مجموعات من أقطاب اللحام مثبتة على العارضة ومجهزة بدليل منزلق يمكن أن يتحرك أفقيًا.من الملائم ضبط مسافة بقعة اللحام بحيث تكون مناسبة للحام قطع العمل بقرصة مختلفة.إن برنامج اللحام الخاص بإلكترود لحام الصف مرن وتتوفر أنواع مختلفة من برامج اللحام.لذلك يمكنك اختيار اللحام من المنتصف إلى الجوانب أو من الجانبين إلى اللحام الأوسط أو اللحام الفردي.حقًا تحقيق الاتساق المستقر والموثوق والجيد لتأثير اللحام.

4. نظام التبريد: آلة اللحام بالمقاومة سوف تولد الكثير من الحرارة أثناء عملية اللحام.قد يكون مصدر الحرارة من: لحام القطب الكهربائي وقطعة العمل أو عمل مكونات مثل السيليكون المتحكم فيه ومحول اللحام.من أجل حماية العمر التشغيلي للمكونات والتحكم في درجة حرارة تليين قطب اللحام لضمان موثوقية اللحام ، فقد تم تصميمه لاعتماد دورة مياه التبريد للتخلص من الحرارة.تم اعتماد النوع المبرد بالهواء من مياه التبريد.من خلال نظام التبريد لآلة تبريد الماء ، يتم إجبار درجة حرارة الماء على التبريد إلى درجة الحرارة المحددة مسبقًا.يتم تحقيق الغرض من دورة مياه التبريد من خلال مضخة المياه لآلة مياه التبريد وصندوق تخزين المياه.
