تفاصيل المنتج:
|
| رقم الموديل: | ففم-170 كيلو فولت أمبير | نطاق الإنتاج: | خط الإنتاج |
|---|---|---|---|
| إصدار الشهادات: | ISO, CE, ABS | خدمة ما بعد البيع: | ضمان لمدة سنة |
| حزمة النقل: | صندوق خشبي | علامة تجارية: | TRINTFAR |
| إبراز: | خط إنتاج آلة المشعلات,خط إنتاج مشعّلات المحولات,Transformer Radiator Production Line |
||
آلة تحميل دعامة اللوحةالتحميل اليدوي للمواد المكدسة على سيارات منصة التغذية باستخدام ذراع الرافعة، مع موضعين لوضع المواد على كل جانب.يقوم ماسك الدعامة تلقائيًا بالتقاط المواد من كلا جانبي سيارة اللوحة ووضعها على خط الناقل. تقوم آلية تحديد المواقع بالتثبيت المركزي بمحاذاة اللوحة على الناقل. تقوم الآلية التي تعمل بالسيرفو بتحريك اللوحة إلى آلة اللحام المسبق للبقع للقيام باللحام الموضعي على كلا الجانبين. |
آلة تحميل وضغط حلقة قناة المياهتستخدم حلقة الممر المائي التغذية باللوحة الاهتزازية بنظام مسار مزدوج.رأسان ضغط على كل جانب يضغطان على حلقات الممر المائي على الجانبين الأمامي والخلفي. يستخدم نقل المواد التغذية بالأسطوانة الآلية. |
آلة الدوران والتجميعالقلب السريع والدقيق.سلاسل عالية الجودة للنقل؛ محرك تخفيض 400 واط كمحرك. محرك تخفيض التروس مع مستشعر لتحديد المواقع الدقيقة للدوران. تحكم أوتوماتيكي، لا تدخل يدوي. تتكون من جسم الدوران، وجهاز التحميل، والوحدة الكهربائية، ونظام التشغيل، وسياج الأمان. تتكيف مع متطلبات الدوران المختلفة للمنتجات، مما يضمن نقل المواد بشكل آمن وسلس وفعال بين العمليات. |
آلة لحام تحديد المواقع المسبقة للوحةتتدفق اللوحة تلقائيًا إلى موضع توقف اللحام على رف الناقل، ويبدأ اللحامون على كلا الجانبين في اللحام المسبق للبقع. اللحام المسبق للبقع مطلوب لصف واحد فقط. يستخدم مجموعة واحدة من مصدر الطاقة AC DN75. |
آلة لحام متعددة البقع ذات السقالة للوحة3 آلات لحام متعددة البقع ذات السقالة لللحام. تحتوي كل وحدة على 18 مجموعة من وصلات اللحام الأسطوانية. مصدر طاقة لحام التيار المتردد للحام صف واحد من وصلات اللحام في كل مرة. يقوم محرك السائر المتشابك المؤازر عالي السرعة بتغذية الماسك للأمام لتزويد لوحة قناة المياه. |
آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحرارييتم تحميل صفائح الحمل الحراري يدويًا على دليل الأدوات عبر الإنترنت. يتم اللحام باستخدام آلة لحام مسبق للبقع ذات 4 رؤوس. يتم دفع المواد يدويًا إلى الصف الأول من المواضع المحددة مسبقًا للقيام باللحام. تتحول المعدات تلقائيًا لنقاط اللحام المتبقية. |
آلة لحام متعددة البقع ذات السقالة لصفائح الحمل الحراريالمسار المحدد مسبقًا: تتبع صفائح الحمل الحراري المسار المحدد مسبقًا إلى دليل الأدوات.اللحام المزدوج بالسقالة: 2 لحام متعدد البقع بالسقالة. وصلات هوائية: 16 مجموعة لكل وحدة. مصدر طاقة التيار المتردد: تيار متردد & أحادي الجانب للحام الصف. محرك السائر المؤازر: محرك السائر المؤازر عالي السرعة يغذي الماسك للوحة قناة المياه. |
ناقل نقل خط على شكل حرف Uاستخدم رف ناقل الأسطوانة لنقل المواد في تخطيط على شكل حرف U.كفاءة المساحة: يوفر الشكل U المساحة، ويحسن العملية. سهولة التشغيل: نطاق عامل أصغر، مريح، يقلل من الشدة. |
آلة لحام درز مزدوجة الرأس على الجانب الطويلاللحام المتزامن: لحام كلا الجانبين الطويلين في وقت واحد.مصدر الطاقة: 300KVA تيار متردد متوسط التردد للحام مستقر على المدى الطويل. |
آلة لحام درز مزدوجة الرأس ذات السقالة على الجانب القصير 2 مجموعةاستخدم مصدر طاقة لحام التيار المتردد متوسط التردد لضمان لحام مستقر للغاية لفترة طويلة. |
آلة تنظيف وتشذيب على الجانبينتنظيف وتشذيب المنتجات الملحومة على الجانب الطويل. |
آلة القصعملية القطع: قم بالقطع على المواد المطلوبة.مادة القاطع: شفرة فولاذية بيضاء. طريقة القطع: قطع بالمقص. |
آلة قطع الزوايا الأربعتشكيل الزوايا: قطع الزوايا الحادة لتشكيل حواف مستديرة.مادة القاطع: فولاذ أبيض. طريقة القطع: القطع الهيدروليكي. |
آلة لحام أوتوماتيكية مزدوجة الرأس ثلاثية الاتجاهاتطاقة اللحام: مصدر طاقة MD80 متوسط التردد.تدفق المواد: قنوات مزدوجة الجوانب للالتحام والدوران. طريقة النقل: لوحة سلسلة لنقل المواد في ثلاثة اتجاهات. التغذية التلقائية: الماسك وتحديد موضع اللحام للتشغيل الدقيق. |
آلة لحام أوتوماتيكية لخطاف الدعمطاقة اللحام: مصدر طاقة MD40 متوسط التردد.طريقة التغذية: التكديس من النوع المشبك لتغذية المواد. التحميل: يقوم الماسك الهوائي بتحميل المواد إلى موضع اللحام. |
آلة الكشف التلقائي عن ضيق الهواء بالضغطاختبار الضغط: 10 بار.طريقة الاختبار: اختبار الضغط التلقائي في خزان المياه. |
| تفاصيل المنتج | الخدمات الفنية |

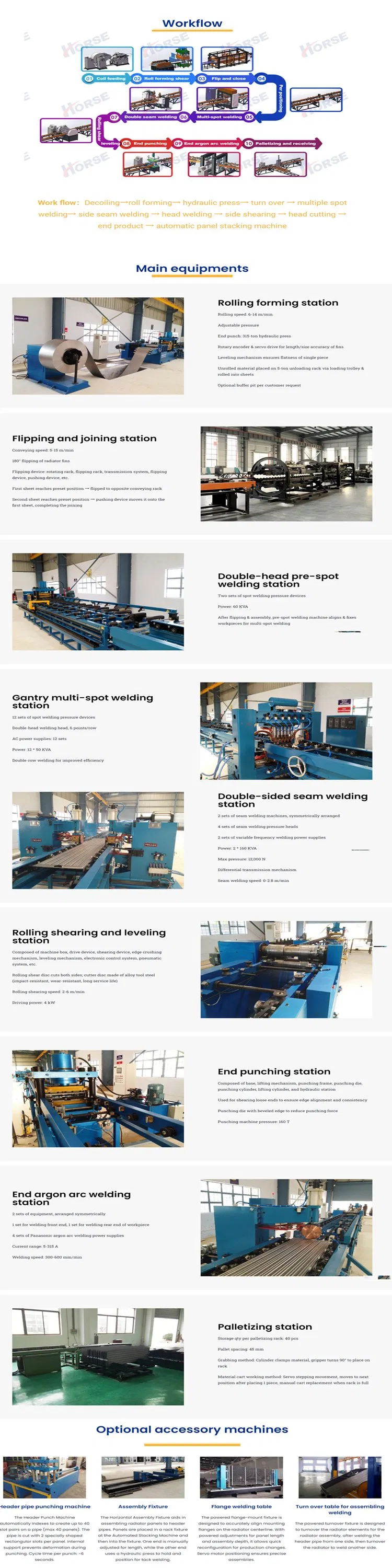

| مخطط تخطيط الإرجاع على شكل حرف U لخط إنتاج مشعات الألواح الفولاذية | الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة قبل البيع وبعد البيع مثل التركيب والتكليف والتدريب والصيانة. |
|
خدمة ما قبل البيع: قبل توقيع العقد، تزود الشركة العملاء بحلول عمليات إنتاجية مختلفة وخدمات استشارية فنية للمعدات. |
| نتائج الإنتاج | التركيب والتكليف: وفقًا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التركيب الذي يحدده المستخدم خلال الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع غيار التركيب والتكليف الأساسية، سيقوم مهندس الخدمة الفنية بتركيب الجهاز وتصحيحه للمستخدم للاستخدام، مما يضمن أن بيئة موقع التركيب والتكليف مرتبة ونظيفة ومنظمة. |
|
التدريب بعد البيع: تقدم الشركة تدريبًا فنيًا مجانيًا (5 أيام كحد أدنى) في موقع المشتري أو مركز تدريب البائع. تشمل الموضوعات الرئيسية: - استخدام برنامج التحكم - إجراءات التشغيل/الإيقاف - إعدادات معلمات اللوحة والبرامج - التنظيف والصيانة الأساسية للجهاز - التعامل مع أعطال الأجهزة الشائعة - احتياطات التشغيل صيانة المعدات - ضمان لمدة عام واحد بعد القبول النهائي؛ - وقت استجابة خدمة العملاء في غضون 24 ساعة؛ - يتم توفير الإصلاحات المدفوعة بعد فترة الضمان. |
| رقم | الاسم | المادة | ملاحظات |
| 1 | لوحة | صفيحة فولاذية مدلفنة على البارد | سمك 1.1 مم |
| 2 | لوحة الحمل الحراري | صفيحة فولاذية مدلفنة على البارد | سمك 0.3 مم |
| 3 | نوع الواجهة | 4x G 1/2 واجهة خيط داخلي | |
| 4 | طول المنتج | 400-3000 مم | |
| 5 | عرض المنتج | 300/400/500/600/900 مم |
| رقم | اسم المعدة | الموديل | الكمية | الوحدة |
| 1 | آلة تحميل دعامة اللوحة | HJ-0-0 | 1 | مجموعة |
| 2 | آلة تحميل وضغط حلقة قناة المياه | YZJ-0-0 | 1 | مجموعة |
| 3 | آلة الدوران والتجميع 1 | FZJ-0-0 | 1 | مجموعة |
| 4 | آلة لحام تحديد المواقع المسبقة للوحة | DN75-2C | 1 | مجموعة |
| 5 | آلة لحام متعددة البقع ذات السقالة للوحة | 10*DN60-36C | 3 | مجموعة |
| 6 | آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري | 2*DN63-4C | 1 | مجموعة |
| 7 | آلة لحام متعددة البقع ذات السقالة لصفائح الحمل الحراري | 4*DN63-16C | 3 | مجموعة |
| 8 | ناقل نقل خط على شكل حرف U | ZJG-0-0 | 1 | مجموعة |
| 9 | آلة لحام درز مزدوجة الرأس على الجانب الطويل | 2*FVM300-2C | 1 | مجموعة |
| 10 | آلة لحام درز مزدوجة الرأس ذات السقالة على الجانب القصير 1 | 2*FVM300-2C | 1 | مجموعة |
| 11 | آلة لحام درز مزدوجة الرأس ذات السقالة على الجانب القصير 2 | 2*FVM300-2C | 1 | مجموعة |
| 12 | آلة تنظيف وتشذيب على الجانبين | XBJ-0-0 | 1 | مجموعة |
| 13 | آلة القص | JCJ-0-0 | 1 | مجموعة |
| 14 | آلة قطع الزوايا الأربع | QJJ-0-0 | 1 | مجموعة |
| 15 | آلة الدوران والتجميع 2 | FZJ-0-0 | 1 | مجموعة |
| 16 | آلة لحام أوتوماتيكية مزدوجة الرأس ثلاثية الاتجاهات | 2*MD80-2C | 1 | مجموعة |
| 17 | آلة لحام أوتوماتيكية لخطاف الدعم | 2*MD40-4C | 1 | مجموعة |
| 18 | آلة الكشف التلقائي عن ضيق الهواء بالضغط | JCJ-0-0 | 1 | مجموعة |
| 19 | ناقل التفريغ | SSJ-0-0 | 1 | مجموعة |
| المشروع | المعلمات |
| توزيع الطاقة الإجمالي | 1600KVA (إجمالي الطاقة الفعلية المستخدمة حوالي 1000KVA) |
| ضغط مصدر الغاز | 0.6 ميجا باسكال |
| ضغط مصدر المياه | 0.15 ميجا باسكال ~ 0.30 ميجا باسكال |
| متطلبات مصدر الهواء المضغوط | 1000 لتر/دقيقة |
| إجمالي تدفق المياه | 1200 لتر/دقيقة |
| طول*عرض إشغال المعدات تقريبًا. | 60 م * 10 م |
