تفاصيل المنتج:
|
| Customization: | Available | Control: | Automatic |
|---|---|---|---|
| Welding Way: | Seam Welding | Weight: | 70000-130000kg,15-50 Tons |
| Voltage: | 220V/380V/440v |

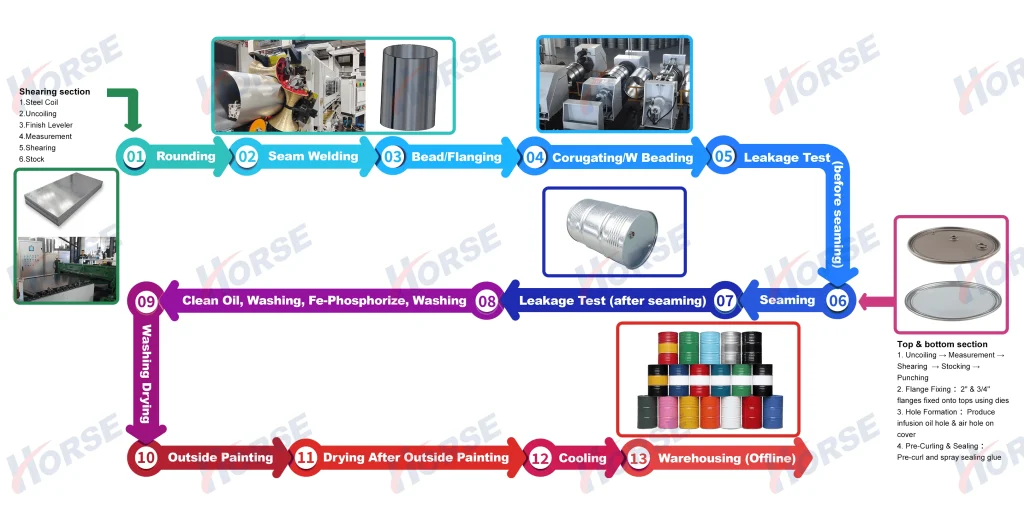

سير العمل:التدوير → لحام الخياطة → الحبال / الفلانجينغ → الموجات / W الحبال → اختبار التسرب (قبل الخياطة) → الخياطة → اختبار التسرب (بعد الخياطة) → زيت نظيف ، غسل ، في-فوسفوريز،الغسيل → الغسيل الجفاف → الطلاء الخارجي → التجفيف بعد الطلاء الخارجي → التبريد → التخزين (خارج الإنترنت)
عربة الملف: محرك محرك 3 في 1 ، هيدروليكي أعلى / أسفل
وحدة إطلاق الملف: محرك هيدروليكي، لا توجد قوة للدوران، قطر لفائف ف508-ف610mm، الحمل الأقصى: 15 طن
جهاز تسوية 7 أدوات: 7 عجلات، عجلات المحرك قابلة للتعديل حسب التردد
أداة القياس: دقة الطول عن طريق محرك خدمة AC المصنوعة في اليابان
آلة قطع الأوراق: 3*1500ملم، PLC التحكم
ناقل: نقل أوراق القطع إلى مصفح السيارات
التحكم في التداخل: موقع شريط الدليل طبل ؛ يضمن شريط Z تداخل 2 مم مع صيانة سهلة من خلال أشرطة الارتداء القابلة للإزالة وأنف ملفوف للتواصل الدقيق مع عجلة اللحام.
أوراق زجاجية ساعة: مثبتة على إطار "غول بوست" مع أجهزة استشعار، مما يضمن التحديد التدريجي للأحجام، والتداخل المتسق، وتقليل علامة السطح؛ الملفات السفلية محورية للصيانة،تعديلات التدحرج العلوي لتسامح الحجم مع الأسطوانات الهوائية.

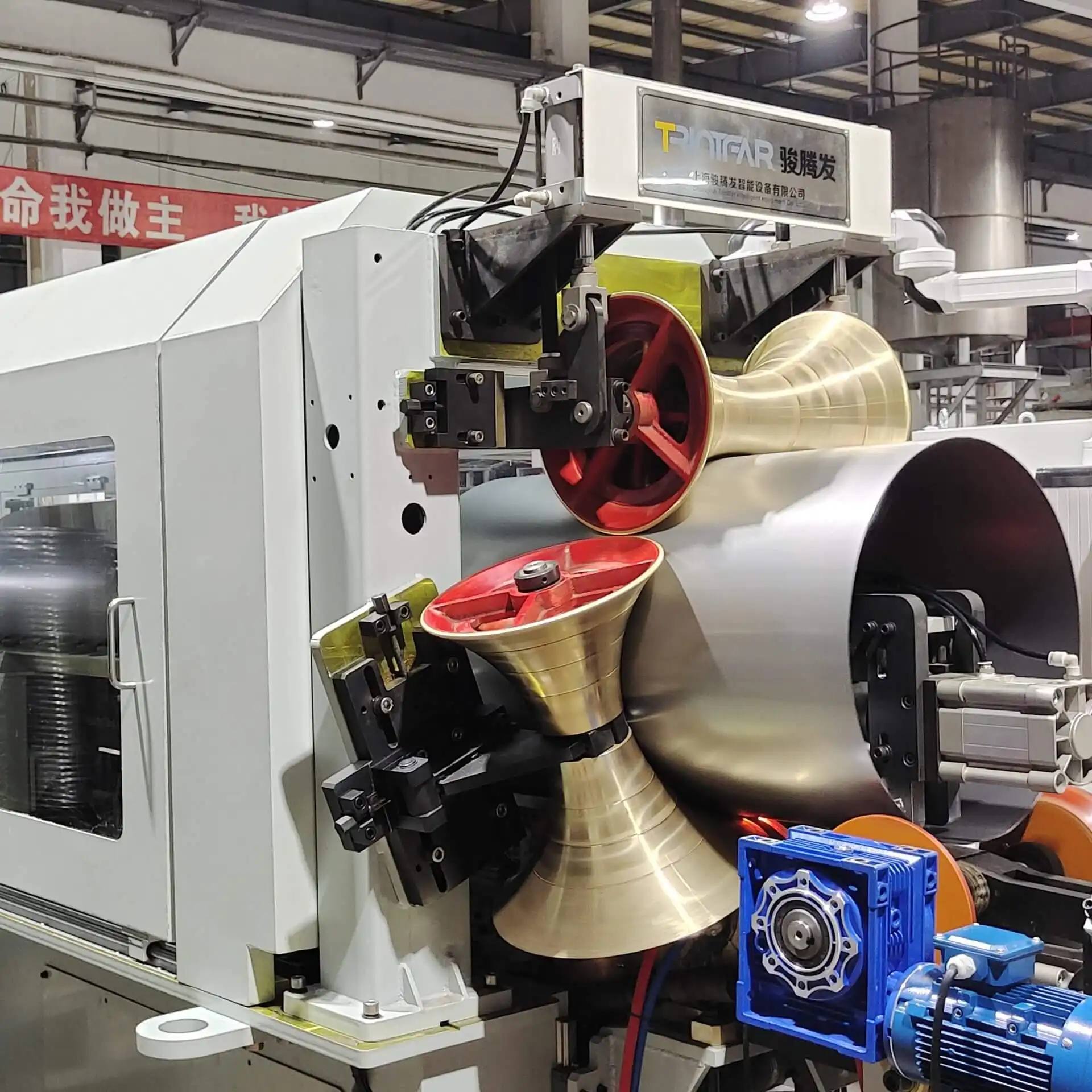

الرؤوس اللحامية: محرك التيار المتردد الذي يتم التحكم به بواسطة عاكس SEW مع علبة التروس والضغط الهوائي لسرعة ثابتة؛ عجلات اللحام المؤشرة بشكل متقاطع للكسوف حتى ، مطحونة تلقائيًا ،ويمكن تقليصها يدوياً أو شبه تلقائياً لتقليل وقت التوقف.
تسجيل الرأس الحديدية: رأس اللحام السفلي مثبت على رم سبيكة خفيفة مع أسطوانة هوائية ورأس النفخات لتحقيق الاستقرار في القوة وتخفيف ردود الفعل عند بدء اللحام.
تحكم لحام: التيار المتردد ثلاثي المراحل بكفاءة الطاقة، التحكم بشاشة LCD.
المحول: SP 350KVA
أدوات التسهيل: اختياري

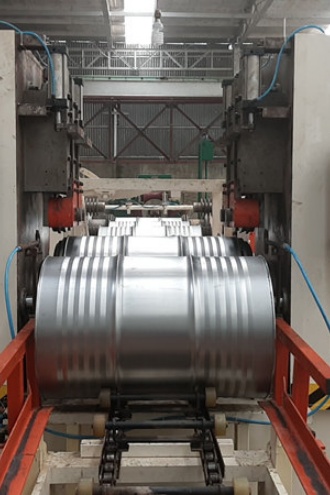

تشكيل شفرة عالية الكفاءة مناسبة للفولاذ المطاط البارد، تحكمها اللوحة الحاسوبية، القيادة الهيدروليكية
مع 8 قوالب منحدرة تتحرك إلى الخارج لتشكيل حبات قابلة للتعديل 12 ملم.
تشكيل شفرة عالية الكفاءة مناسبة للفولاذ المطاط البارد، تحكمها اللوحة الحاسوبية، القيادة الهيدروليكية
ضغط الحمولة الآلية و لحام الخياطة المحركات المزدوجة والعمود الرئيسي آلية الكاميرا عجلات التدحرج ، سهلة ضبط ، تحكمها اللوحة. قوة الوحدة: 41KW
آلة التفريغ:
آلة تصفية ذات الأبعاد السبعة:
آلة القص:

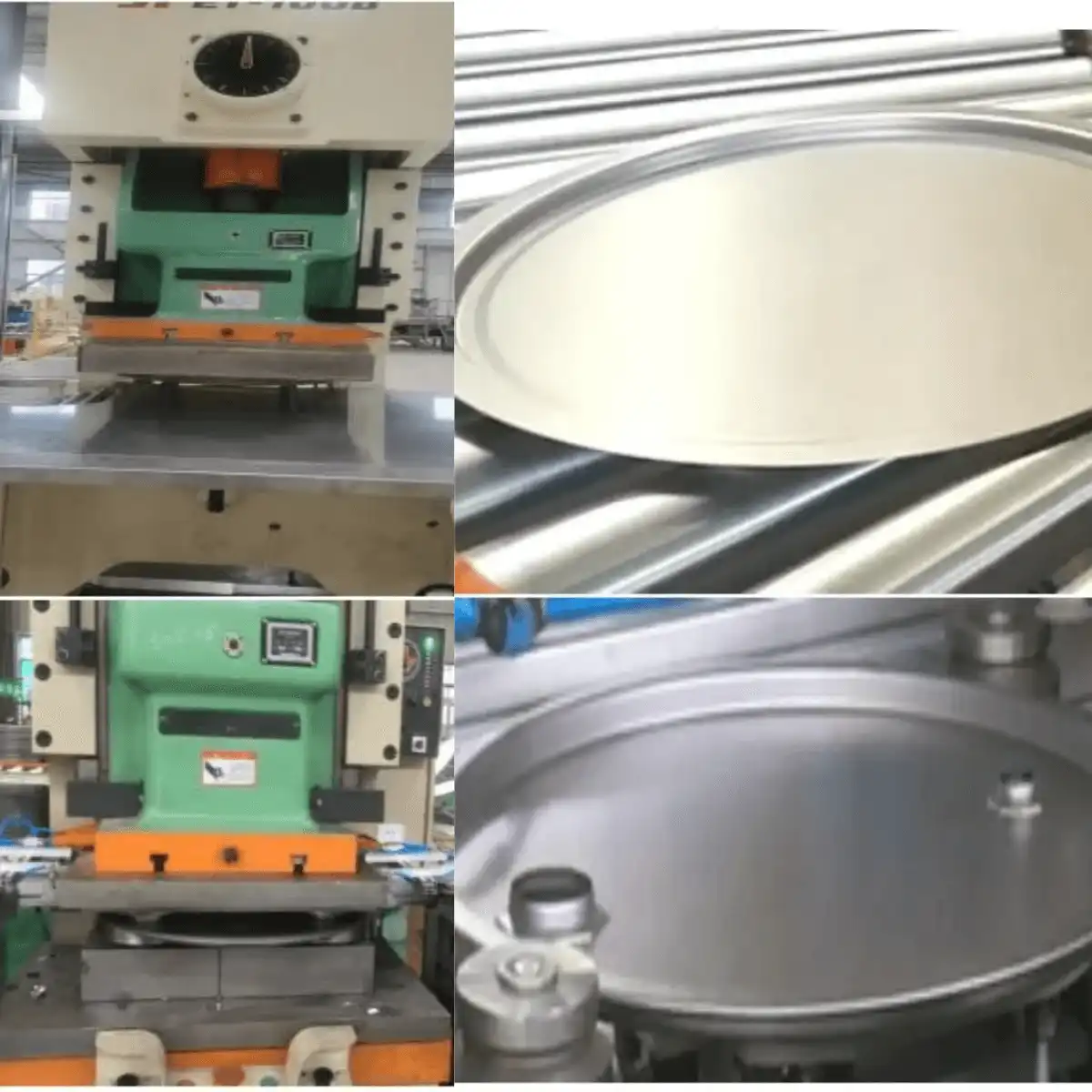

آلة ضغط الغطاء (160 طن ضغط)
آلة الضغط ذات القفل المزدوج ((مطبعة 63 طن)
التشغيل الآليالتحميل والتفريغ آليين بالكامل
طاقة الوحدة:15 كيلوواط

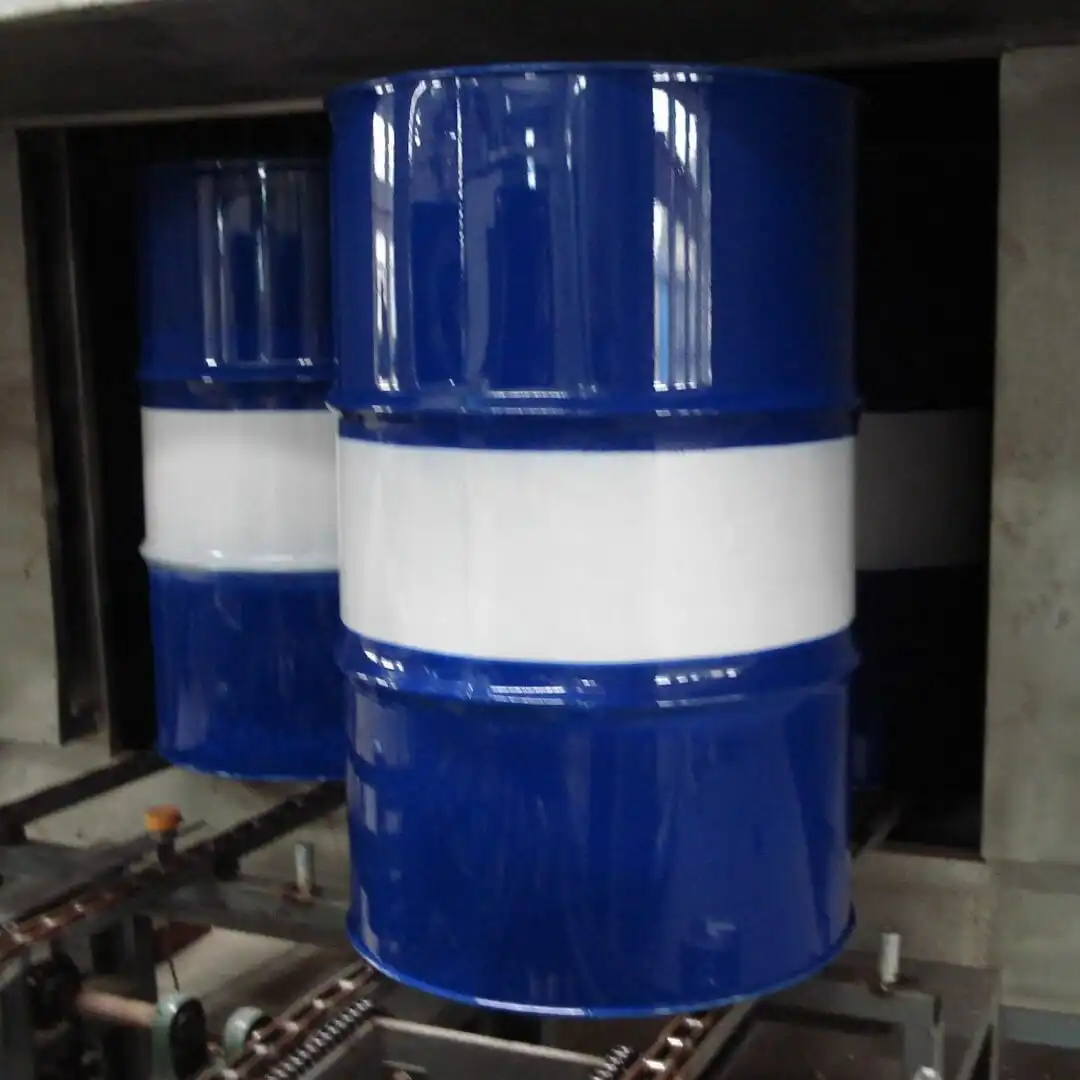

لوحة ثلاثية الألوان:
الداخل: طلاء مقاوم للماء
الطلاء المغناطيسي الكحول الحمضي
الحجم: L4.8m؛ W4m؛ H2.4m

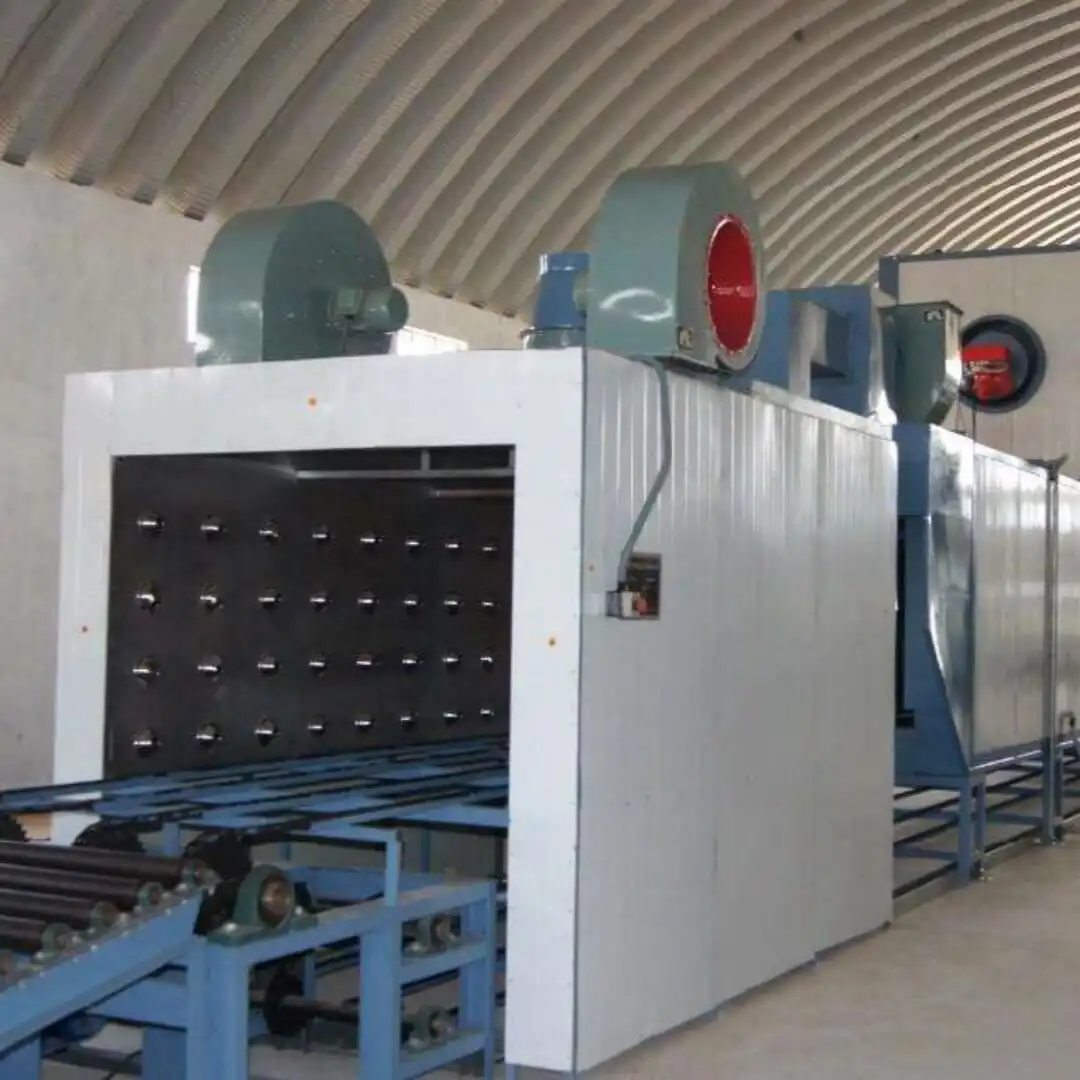

تجفيف عمودي في ثلاثة صفوف
نطاق تحكم درجة الحرارة:درجة حرارة الغرفة إلى 200 درجة مئوية، قابلة للتعديل
دقة التحكم في درجة الحرارة:± 5°C
الحجم:L36M؛ W2.6M؛ H2.1M
الوظيفة: سطح اللون الصلب بعد الخبز
القوة: 6.6 كيلوواط
اختبار نوع أفقي، ضغط الهواء 0.03Mpa.تحكم بواسطة PLC، قيادة الهواء المضغوط.

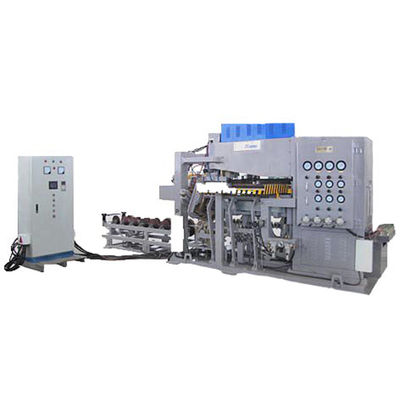

طريقة اللحام:
يستخدم هذا المعدات طريقة لحام غزل الدوال، مع الأقطاب الكهربائية في شكل أدوات أسطوانية. عرض الأقطاب الكهربائية أكبر من القسم المتداخل للصفيحة الصلبة،يسمح بالتحكم في سمك المفصلأثناء عملية اللحام ، يتم تطبيق ضغط الكترود الأعلى وتيار اللحام المستمر. عن طريق التحكم في معايير اللحام مثل ضغط الكترود ، وتيار اللحام ، ووقت اللحام ،يمكن تحقيق جودة لحام مستقرة.الآلة قادرة على تنفيذ عملية لحام الخياطة على الخياطة الطولية من الطبول المعدنية التي تتراوح قطرها من 516 ملم (بالنسبة للطبول المخروطي) إلى 571.5 ملم.
| الطبول ينتهي خط الإنتاج | |||||
| (إس إن) | رقم الطراز | الاسم | الوحدة | كمية | ملاحظة |
| 1 | ST2311.00B | عربة فوق الملف | مجموعة | 1 | محرك هيدروليك |
| 2 | STK2010.01.00C | وحدة التفريغ | تم تعيين | 1 | القيادة الهيدروليكية؛ التحكم في تردد المحرك |
| 3 | STK1213100 | 9 مستويات الدوال ومرفق القياس | تم تعيين | 1 | التحكم بالخدمة |
| 4 | ST131900 | ناقل من جهاز التسوية إلى آلة الضغط آلة قطع الصفائح | تم تعيين | 1 | |
| 5 | JD21-160 | آلة ضغط الغطاء | تم تعيين | 2 | 160 طن |
| 6 | (إم جي 571)5 | عفن الغطاء والقاع | تم تعيين | 2 | |
| 7 | ST1318.00 | ناقل غطاء إلى آلة الغراء | تم تعيين | 2 | تشمل ناقلة وترتيب |
| 8 | YJX200900 | آلة الغراء قبل الملفوفة والغراء | تم تعيين | 2 | تحكم PLC؛ |
| 9 | St-1001 | التراص الآلي لأغطية الطبول | تم تعيين | 2 | |
| 10 | Q11-2000 | آلة قطع الأوراق الخردة | تم تعيين | 1 | 3*2000ملم |
| 11 | كيه جي كيه زي2011.00 | صندوق التحكم الكهربائي | تم تعيين | 1 | |
| 12 | (كيه جيه 2011)02.00 | محطة هيدروليكية | تم تعيين | 1 | |
| حفرة 2′& 3/4′ تلقائية وإغلاق 2′& 3/4′ | |||
| (إس إن) | الاسم | الوحدة | كمية |
| 1 | قوة الحلق العميق 63 طن الصحافة | تم تعيين | 2 |
| 2 | القالب المضغوط المزدوج | تم تعيين | 1 |
| 3 | القالب ذو القفل المزدوج | تم تعيين | 1 |
| 4 | خط نقل السيارات للتغطية | تم تعيين | 1 |
| 5 | نظام التحكم الكهربائي | تم تعيين | 1 |
| قطع إلى خط الطول (لجسم الطبول) | |||||
| (إس إن) | رقم الطراز | الاسم | الوحدة | كمية | ملاحظة |
| 1 | ST2311.00B | عربة فوق الملف | مجموعة | 1 | محرك هيدروليك |
| 2 | STK2010.01.00C | أفتح الملفات وحدها | تم تعيين | 1 | محرك هيدروليك |
| 3 | STK1213100 | آلة تساوي 9 أدوات | تم تعيين | 1 | سرعة تعديل التردد |
| 4 | STK1213200 | مرفق القياس | تم تعيين | 1 | محرك الخدمة |
| 5 | Q11-1500 | آلة قطع الأوراق | تم تعيين | 1 | 3*1500ملم |
| 6 | KJKZ2011 | صندوق التحكم الكهربائي | تم تعيين | 1 | |
| 7 | (كيه جيه 2011)02.00 | محطة هيدروليكية | تم تعيين | 1 | |

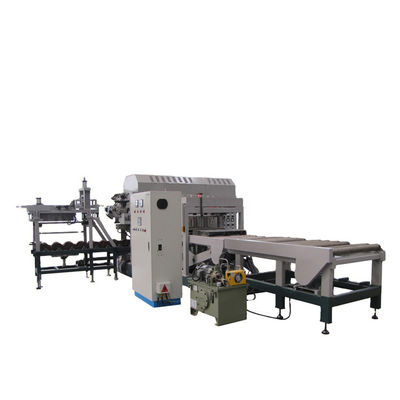

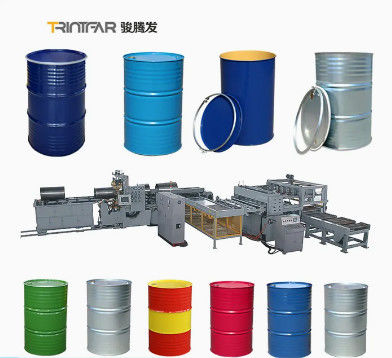

| خط إنتاج الطبول الصلب | |||||
| (إس إن) | رقم الطراز | الاسم | الوحدة | كمية | ملاحظة |
| 1 | كيه جي جي كيو00 | ناقل | خط القطع | ||
| 2 | FHJ-250-2 | آلة لحام آلية | تم تعيين | 1 | عاكس تردد متوسط ثلاثي المراحل |
| 3 | YP-line201 | خط اللحام التكثيف التلويح وقطع لسان الحديد | تم تعيين | 2 | |
| 4 | (إس تي جي 2201)00 | آلة شفرة التطويق | تم تعيين | 1 | يتضمن سلسلة متعددة الخطوات والتحكم الكهربائي والتحكم الهيدروليكي |
| 5 | (إس تي جي 2203)00 | آلة التقطيع | تم تعيين | 1 | يتضمن سلسلة متعددة الخطوات والتحكم الكهربائي والتحكم الهيدروليكي |
| 6 | STG2202.00 | آلة التلوين | تم تعيين | 1 | يتضمن سلسلة متعددة الخطوات والتحكم الكهربائي والتحكم الهيدروليكي |
| 7 | (إس تي جي 1005)00 | محرك اختبار التسرب لخط اللحام | تم تعيين | 1 | يتضمن سلسلة متعددة الخطوات والتحكم الكهربائي والتحكم الهيدروليكي |
| 8 | ST2204.05.00 | التغذية الآلية لأطراف الطبول | تم تعيين | 1 | يتضمن سلسلة متعددة الخطوات والتحكم الكهربائي |
| 9 | ST2204.00X | آلة خياطة | تم تعيين | 1 | يتضمن سلسلة متعددة الخطوات والتحكم الكهربائي والتحكم الهيدروليكي |
| 10 | (إس تي جي 1005)00 | آلة اختبار التسرب | تم تعيين | 1 | |

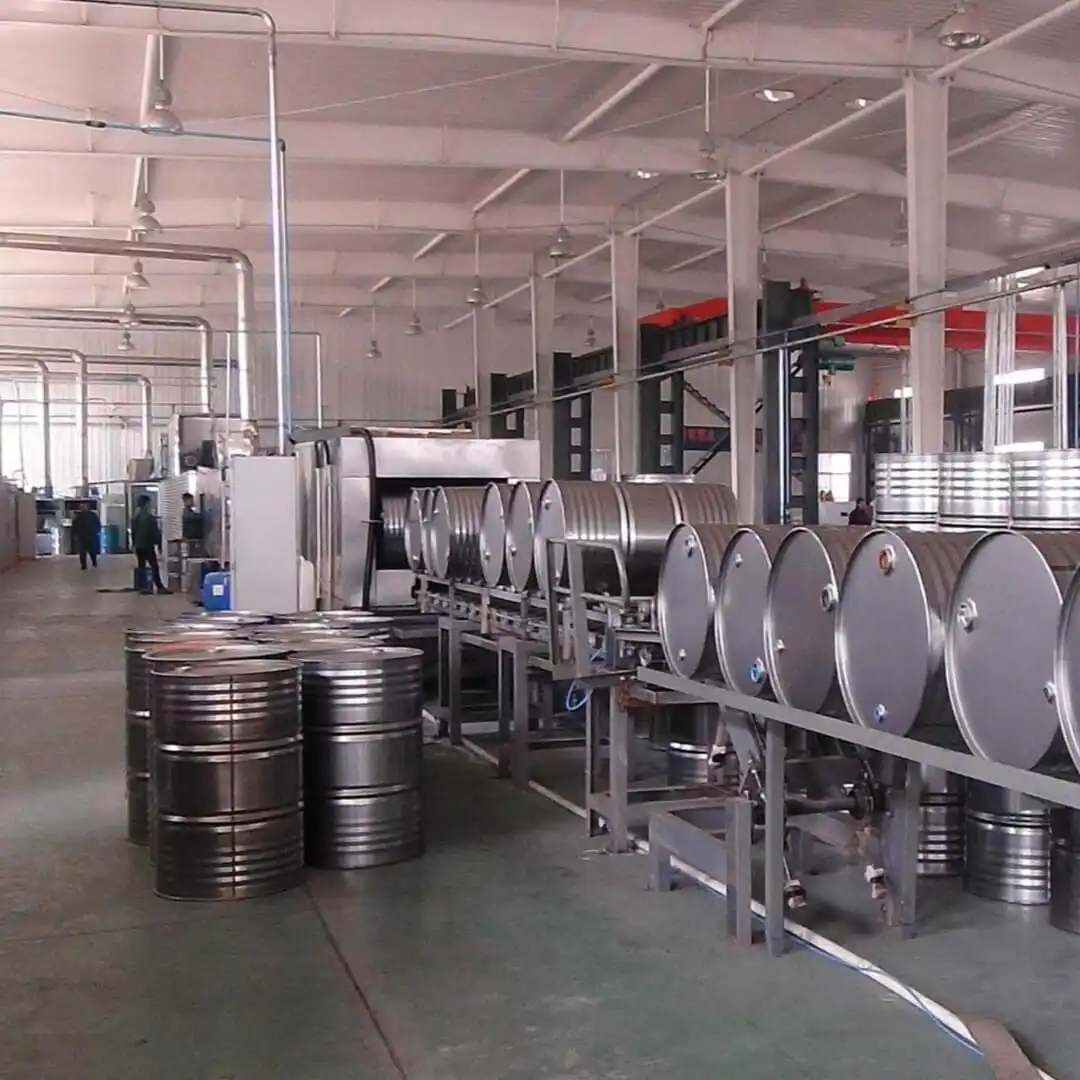

| المعالجة الخلفية (غسل، تجفيف، نظام الطلاء، الخ) | ||||
| (إس إن) | الاسم | الوحدة | كمية | ملاحظة |
| 1 | آلة الرفع | تم تعيين | 1 | |
| 2 | الغسيل والتنظيف والنقل | تم تعيين | 1 | |
| 3 | تجفيف ونقل | تم تعيين | 1 | |
| 4 | آلة الالتفاف | مجموعة | 2 | |
| 5 | غرفة الطلاء (خارج) | مجموعة | 2 | 3 ألوان |
| 6 | الموزع الأمامي | تم تعيين | 2 | |
| 7 | معدات التجفيف العمودية ذات القنوات الثلاث | تم تعيين | 1 | (خارج) |
| 8 | التبريد | تم تعيين | 1 | |
| 9 | جهاز توزيع الخلفي | تم تعيين | 1 | |
