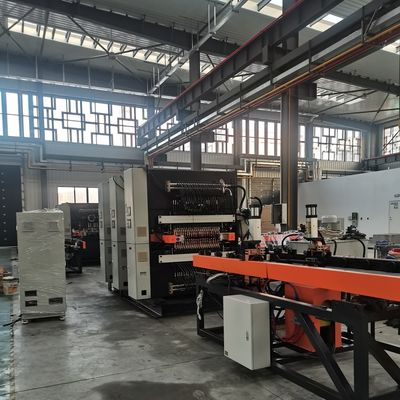

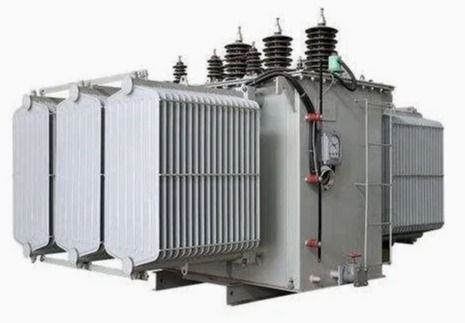

تفاصيل المنتج:
|
| مادة الشغل: | لوحة ملفوفة على البارد | سمك الشغل: | 1 مم+1 مم سماكة 1.2 مم+1.2 مم |
|---|---|---|---|
| طول المنتج: | 650-4000 ملم | عرض المنتج: | 520 مم و 380 ملم |
| ارتفاع العملية: | 1 متر | قدرة الإنتاج: | 75 قطعة/ساعة (لوحة طويلة 2 متر) |
| لا | الاسم | كمية | الملاحظات |
| 1 | السعة | تكوين 75 قطعة/ساعة | على أساس منتجات بطول 2 متر |
| 2 | المشغلين | شخص واحد | شخص واحد مسؤول عن فحص الخط والصيانة، وإمداد المواد للخط واستبدال رف المواد |

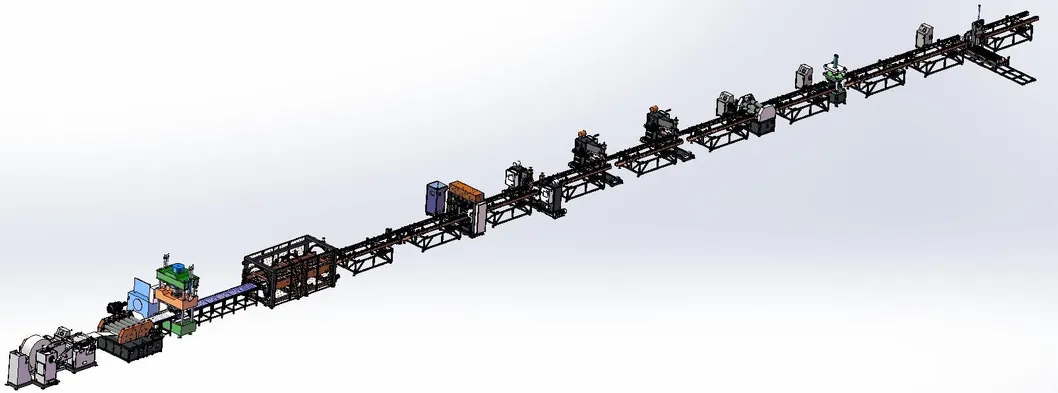

| 3 | منطقة المعدات | طول 65 متراً * عرض 6.5 متراً * ارتفاع 2 متر | |
| 4 | توزيع الطاقة للمعدات | مصدر الطاقة الجهد 415 فولت +/- 10٪، 330KVA |
| لا | الاسم | الملاحظات |
| 1 | مادة القطعة | لوحات مطاطية باردة |
| 2 | سمك القطعة | 1mm + 1mm سمك 1.2mm + 1.2mm سمك |
| 3 | طول المنتج | 650-4000 ملم |
| 4 | عرض المنتج | 520 ملم و 380 ملم |
| 5 | ارتفاع العملية | 1 متر |
| 6 | قدرة الإنتاج | 75 قطعة/ساعة (لوحة بطول 2 متر) |
| 7 | المسافة الأفقية بين النقاط | الحد الأدنى 75 ملم الحد الأقصى 88 ملم |
| 8 | المسافة العمودية بين النقاط | 40 - 100 ملم |
| 9 | عرض الحذاء المحجوز | 5 ملم |
| 10 | زاوية الكتف | 8 درجة، كتف منحني بدون زوايا مستديرة |
| 11 | قطر الجهاز | Φ89mm |
 |

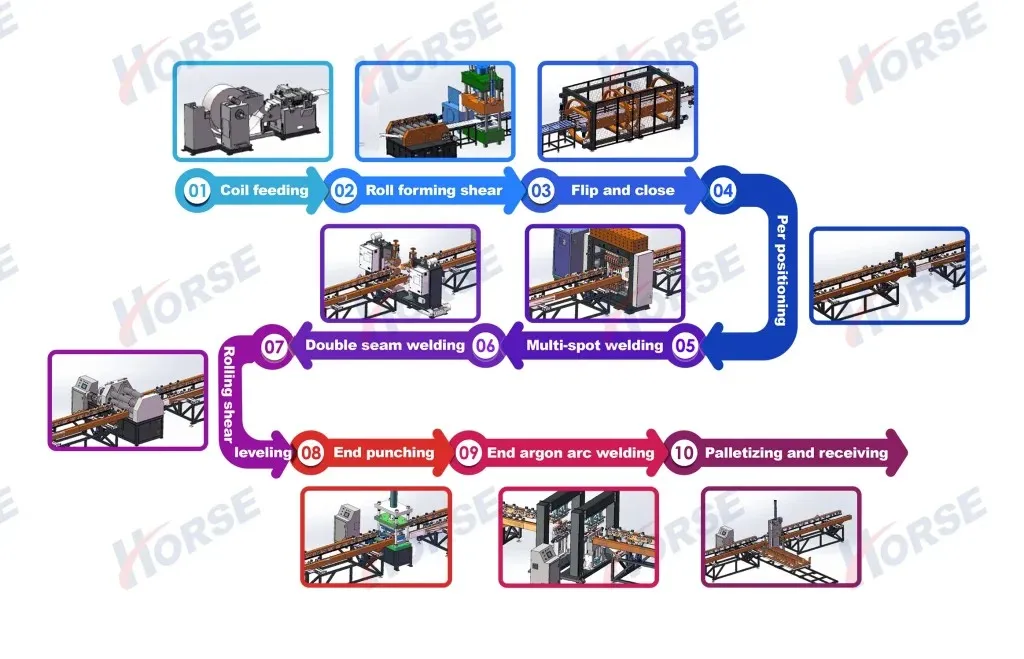

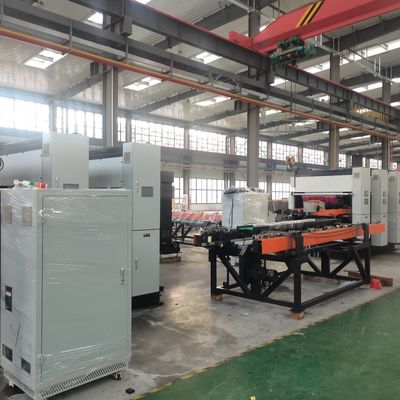

محطة التشكيل المتحركة 1سرعة التدحرج: 6-14 م/دقيقة 2ضغط التدحرج القابل للتعديل 3. إبرة نهاية: 315 طن من الصحافة الهيدروليكية 4. الترميز الدواري ونظام القيادة الخدمية التحكم في دقة الطول والحجم من زعانف المشعّل 5مجهزة بآلية تسوية لضمان مسطحة قطعة واحدة 6يتم وضع المادة المكشوفة على رف التفريغ (مع قدرة حمل 5 أطنان) من خلال عربة التحميل وملفوفة في الأوراق. |

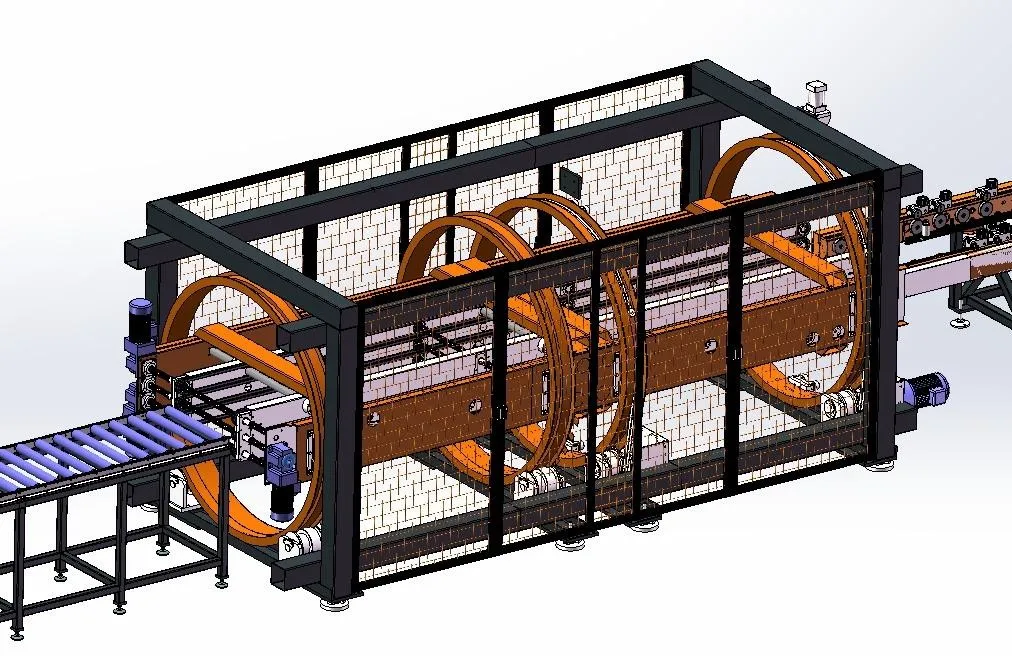

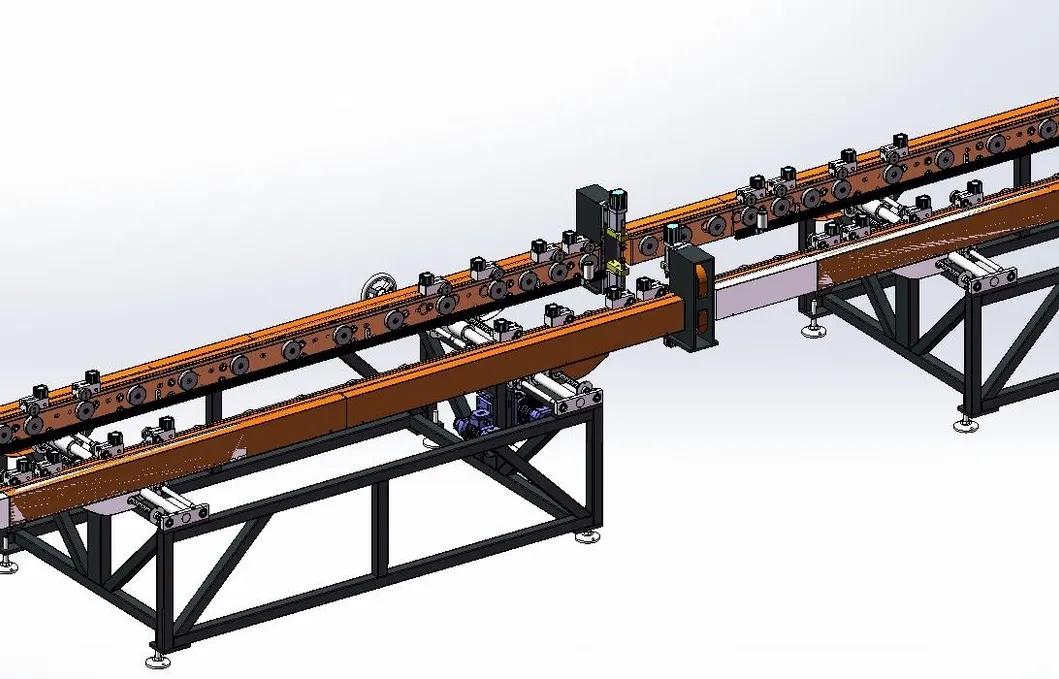

| محطة التحول والاتصال 1سرعة النقل: 5~15M/min 2تحقيق 180 درجة تحويل ذراع المشعّل 3يتكون الجهاز المنقلب من الدرج الدوار ، الدرج المنقلب ، نظام النقل ، الجهاز المنقلب ، الجهاز الدفع وغيره من المكونات. 4عندما يصل الصفحة الأولى إلى الموقف المحدد مسبقاً، فإن جهاز الالتفاف يقلبه إلى رف النقل على الجانب الآخر. ثم عندما يصل الصفحة الثانية إلى الموقف المحدد مسبقاً،جهاز الدفع يعمل ويدفعه على الورقة الأولى، والانضمام اكتمل. |
 |
 |

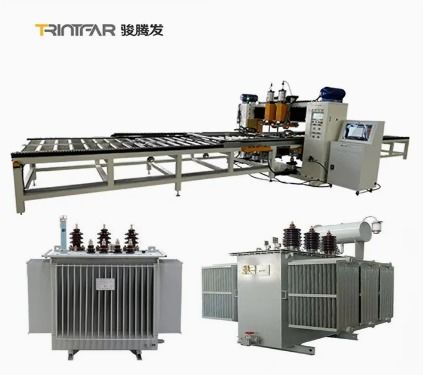

محطة لحام قبل النقطة ذات الرأس المزدوج 1مجموعتين من أجهزة الضغط لحام نقطة؛ 2الطاقة 60KVA 3بعد الانتهاء من الالتفاف والتجميع ، يتم استخدام آلة لحام الموقع المسبق لتثبيت ومواءمة قطعتي العمل لضمان استخدام لحام متعدد النقاط. 4المكونات الهوائية: AirTac، SMC 5محرك ناقل النقل: 6. PLC: Mitsubishi; 7الشاشة الملموسة: 8المكونات الكهربائية: |

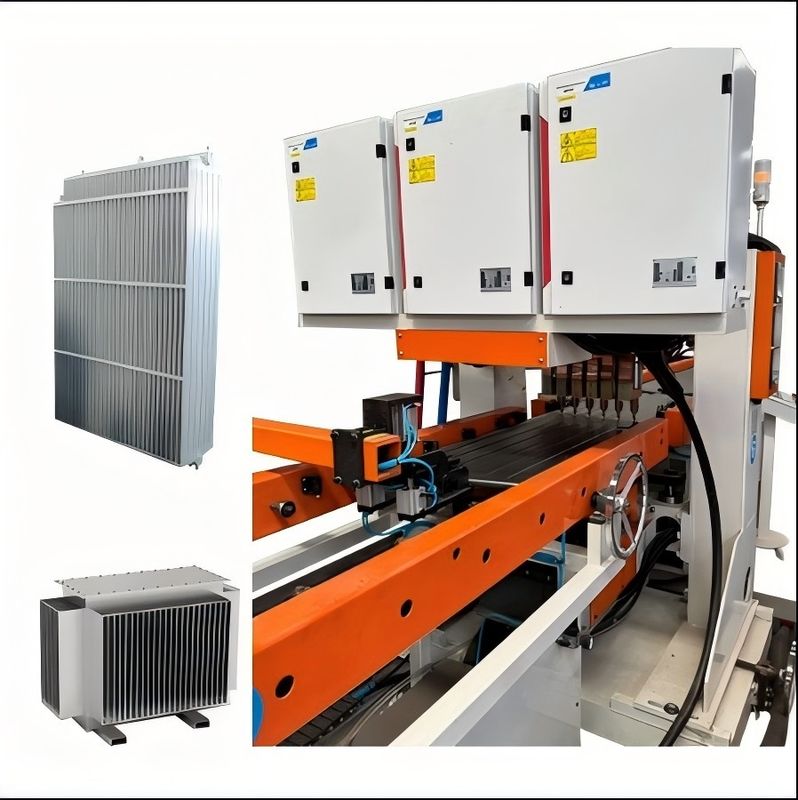

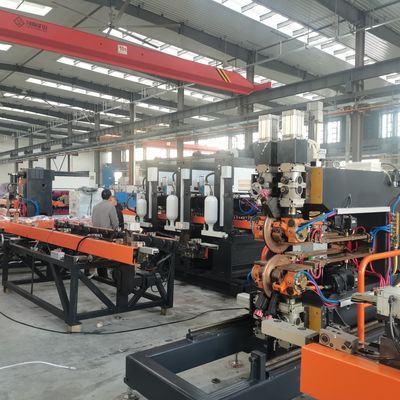

| محطة لحام متعددة النقاط 1.12 مجموعة من أجهزة الضغط لحام نقطة 2رأس اللحام ذو الرأس المزدوج، 6 نقاط لكل صف. 3عدد مصادر الطاقة المتغيرة: 12 مجموعة 4الطاقة: 12 * 50KVA 5لحام صفين لتحسين الكفاءة 6المكونات الهوائية: AirTac، SMC 7المحرك: وانشين، 8، PLC: ميتسوبيشي، شاشة لمسة: ويلونتونغ 9المكونات الكهربائية: |
 |
 |

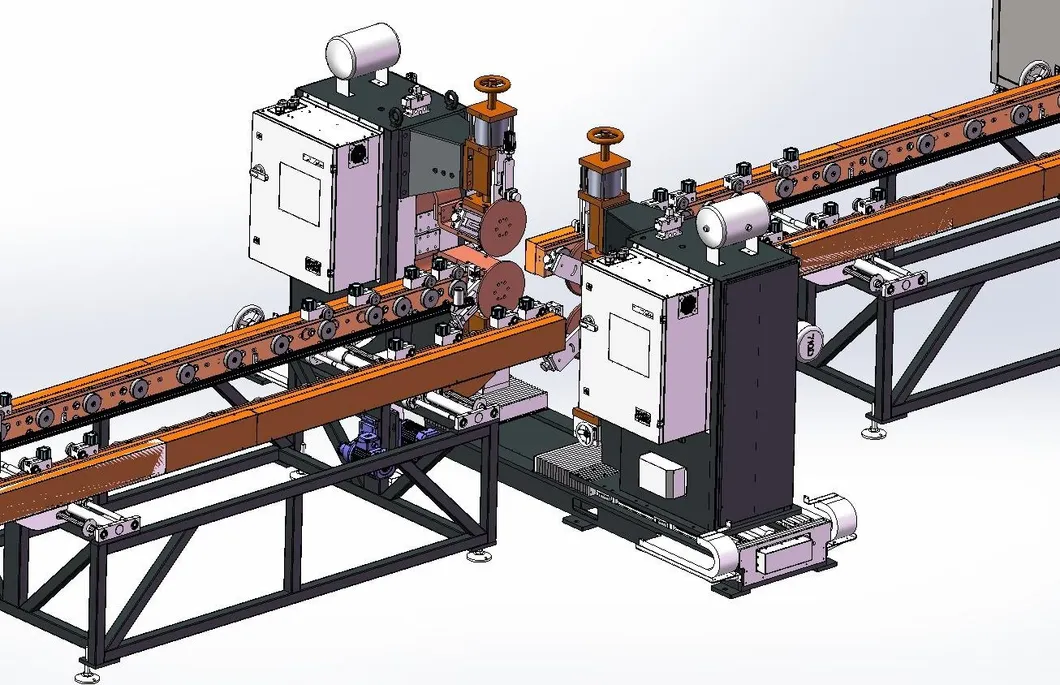

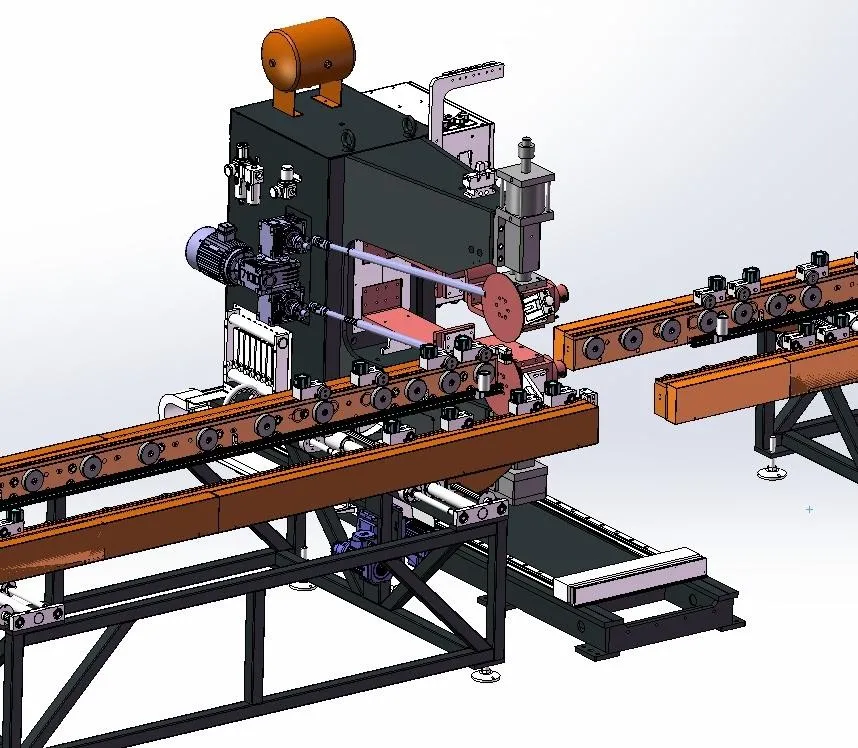

لحام خيط مزدوج الجانبين محطة لحام الآلة 1يتم ترتيب مجموعتين من آلات لحام الخياطة بشكل متماثل على جانبي 2. 4 مجموعات من رؤوس الضغط لحام الخياطة 3عدد مصادر الطاقة لحام التردد المتغير: 2 مجموعة 4الطاقة: 2*160KVA 5الضغط الأقصى: 12000N 6يتم اعتماد آلية نقل متباينة. 7سرعة لحام الخياطة: 0-2.8m/min 8المكونات الهوائية: AirTac، SMC 9محرك ناقل: وانكسين 10. PLC: Mitsubishi شاشة لمسة: Weiluntong 11المكونات الكهربائية: 12السكة الحديدية الخطية: |
| محطة لحام لحام الجانب القصير -2 مجموعة 1. كل مجموعة من رؤوس الضغط لحام الخياطة 3عدد إمدادات الطاقة لحام عاكس واحد: مجموعة واحدة 4طاقة المعدات الفردية: 200KVA 5الضغط الأقصى: 12000N 6استخدام آلية نقل التفاضل 7سرعة لحام الخياطة: 0-2m/min |
 |
 |

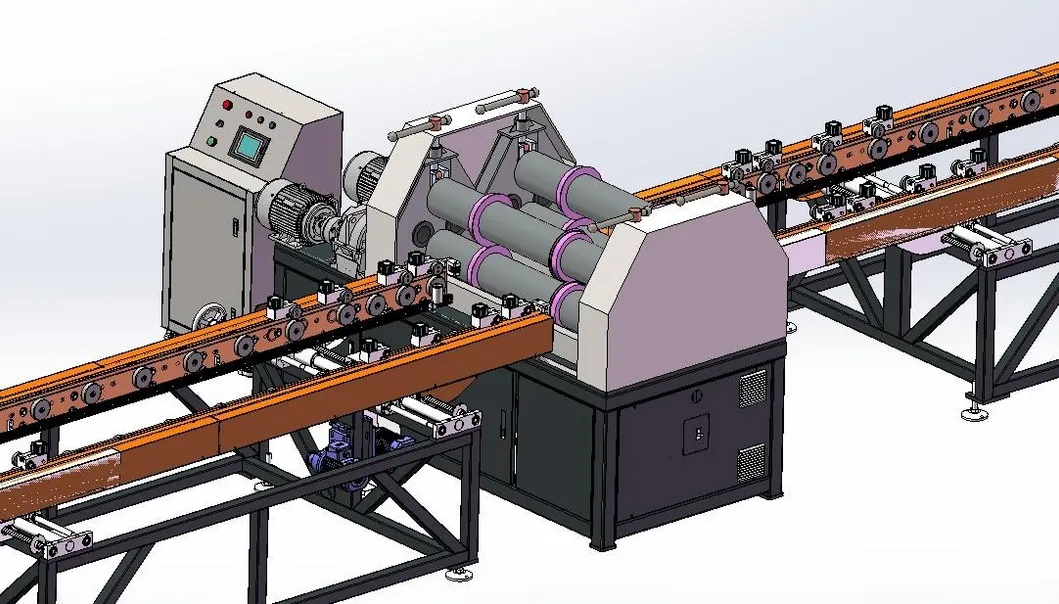

محطة القص والتكوين 1يتكون من صندوق آلة، جهاز محرك، جهاز قشر، آلية كسارة الحافة، آلية التسوية، نظام التحكم الإلكتروني، النظام الهوائي، الخ؛ 2يتم استخدام قرص القطع المتدحرج لقطع الجانبين. مادة قرص القطع هي فولاذ أداة سبيكة ، والتي هي مقاومة للصدمة ، مقاومة للارتداء ولها عمر خدمة طويل. 3المسافة بين عرض الجانبين من قشر التدحرج قابلة للتعديل وقفل بثبات. 4يتم تقطيع مادة الحافة بعد القطع بالدوال بواسطة عجلة القطع بالدوال. 5يتم تصويب المنتج بعد قشر التدحرج بواسطة عجلة التسوية. 6 سرعة القص 2-6m/min. 7قوة القيادة: 4 كيلوواط |

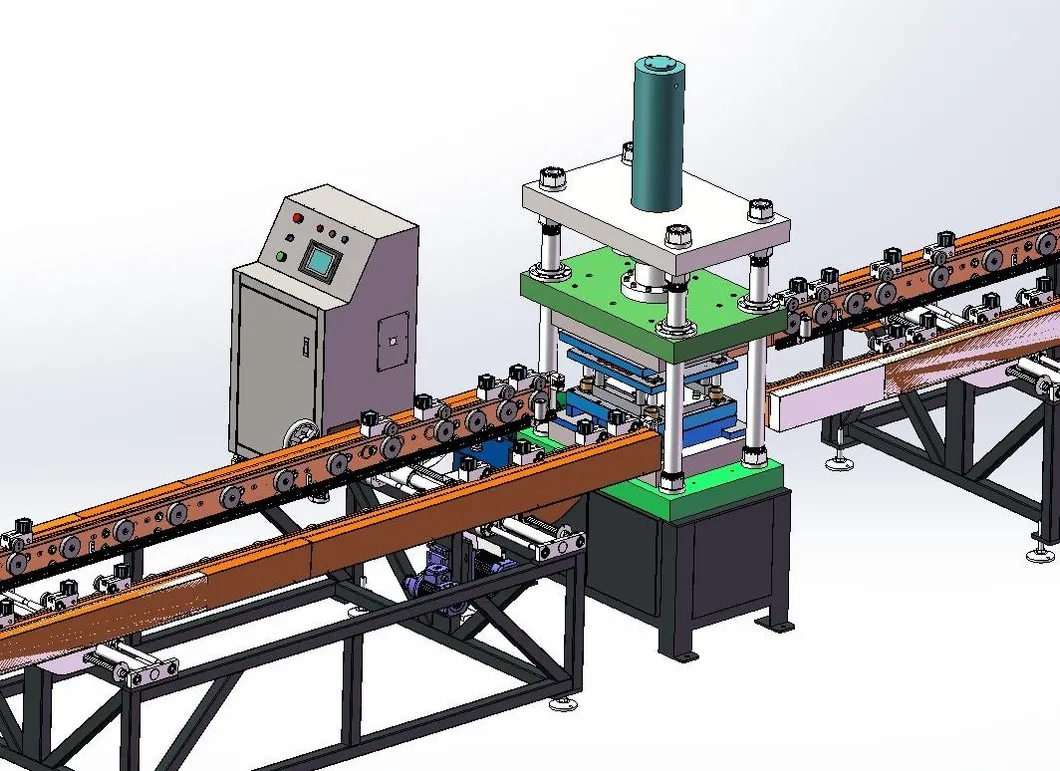

| محطة إبرة نهاية 1وهي تتكون من قاعدة، وآلية الرفع، وإطار الاختبار، وطبقة الاختبار، وسائط الاختبار، وسائط الرفع ومحطة هيدروليكية. 2. يستخدم للقص من النهايات الفضفاضة لضمان محاذاة وتناسق الحواف ؛ 3تم تصميم الجهاز مع حافة محفوفة لتقليل قوة الجهاز. 4-ضغط آلة الإبرة: 160T. |
 |
 |

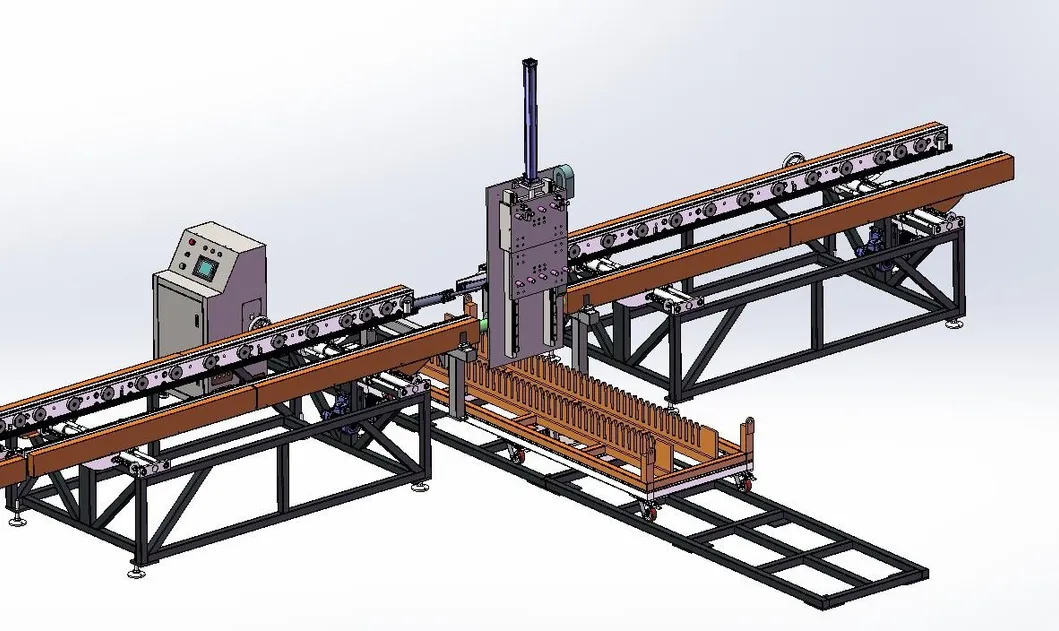

محطة التقطيب 1كمية التخزين من رف واحد للتعبئة: 40 قطعة 2مساحة الفراغ: 45 ملم 3طريقة التمسك: عندما تدفق المادة ، يتم تشديد الأسطوانة ، ويتم تحويل العقدة 90 درجة لوضع المادة على رف التسجيل. 4طريقة عمل عربة المواد: انها تستخدم حركة تدريجية الخدمة، وتنتقل إلى وضع المواد التالية بعد وضع قطعة واحدة، حتى يكون الرف بأكمله مليئة،ومن ثم يتم استبدال عربة المواد يدويا; |
| لا | الاسم | النموذج | كمية | الوحدة | ملاحظة |
| 1 | آلة التلف الآلي | (ف.ج.ج.-0-0) | 1 | تم تعيين | |
| 2 | مقصات للتصنيع | CXJ-0-0 | 1 | تم تعيين | |
| 3 | آلة الإغلاق | FZJ-0-0 | 1 | تم تعيين | |
| 4 | مصفح قبل نقطة ذو رأسين | DN60-2C | 1 | الوحدة | |
| 5 | آلة لحام بقعة ذات 12 رأساً | LM-12C | 1 | الوحدة | |
| 6 | مصفح لحام جانب طويل | 2*FVM160 | 1 | الوحدة | |
| 7 | صيانة خيط الحافة القصيرة | 2*FVM160 | 1 | الوحدة | |
| 8 | آلة تسطيح اللفوف | جيه بي جيه 0-0 | 1 | الوحدة | |
| 9 | آلة إبرة نهاية | CQJ-0-0 | 1 | الوحدة | |
| 10 | محفظة المنتجات النهائية | MDJ-0-0 | 1 | الوحدة | |
| 11 | رف النقل | (إس إس جيه 0-0) | 11 | تم تعيين |
|
BVM-170KVA
|
المعلمات
|
|
الجهد المدخل
|
380 ± 10% (ثلاثة مراحل) 50 هرتز
|
|
طاقة الدخول
|
2x250KVA
|
|
الجهد الثانوي
|
11.3 فولت
|
|
الحد الأقصى لتيار الدائرة القصيرة
|
50KA
|
|
مقاومة العزل
|
طاقة الدخول لمقاومة عزل جسم الطائرة ≥ 2.5MΩ
|
|
بيئة العمل
|
درجة الحرارة≤40 درجة مئوية، الرطوبة≤90%
|
|
نموذج الاسطوانة
|
Φ160*80
|
|
ضغط العمل القصوى
|
12000N
|
|
ضغط مصدر الهواء
|
0.6MPa
|
|
ضغط مصدر الماء
|
0.15MPa~0.30MPa
|
|
تدفق الماء
|
30 لتر/دقيقة
|
|
قطر عجلة اللحام
|
280ملم
|
