تفاصيل المنتج:
|
| Trademark: | TRINTFAR | Origin: | China |
|---|---|---|---|
| Production Capacity: | 50 Set/Sets Per Month | Capacity config: | 150-200Pcs/8h |
| Operators: | Manual line（7-8 people）Automatic line（5-6 people） | Equipment power distribution: | 550KW |
| Air Requirement: | 1.1m³/min | Water Requirement: | 10-25m³/h |

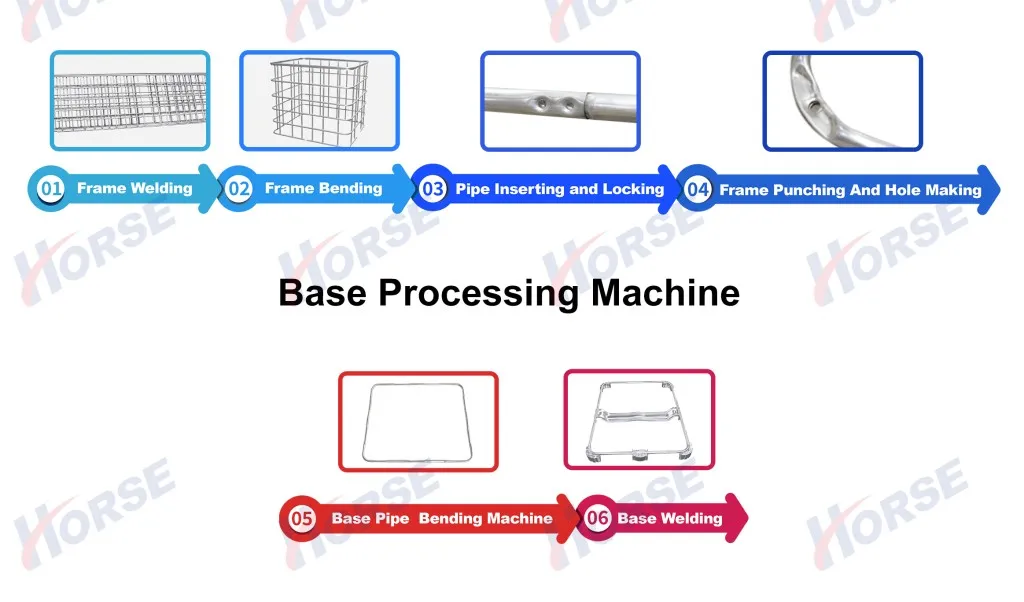

سير العمل
سير العمل:
معالجة الإطار:لحام الإطار → ثني الإطار → أنابيب → إدخال وقفل الإطار
المعالجة الأساسية:آلة ثني أنابيب القاعدة → لحام القاعدة
المعدات الرئيسية
آلة معالجة الإطار

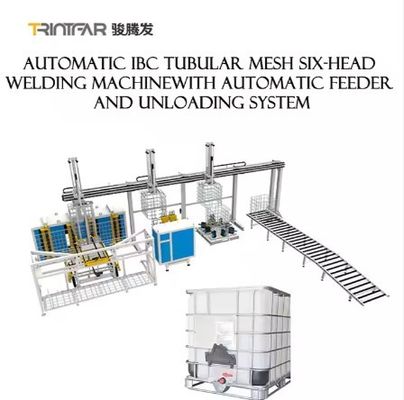

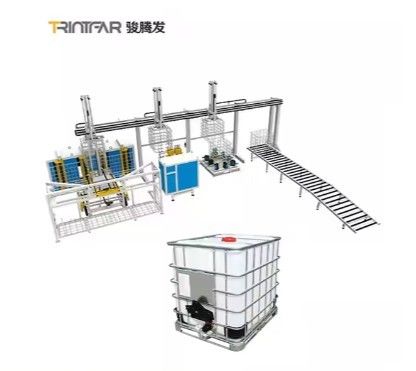

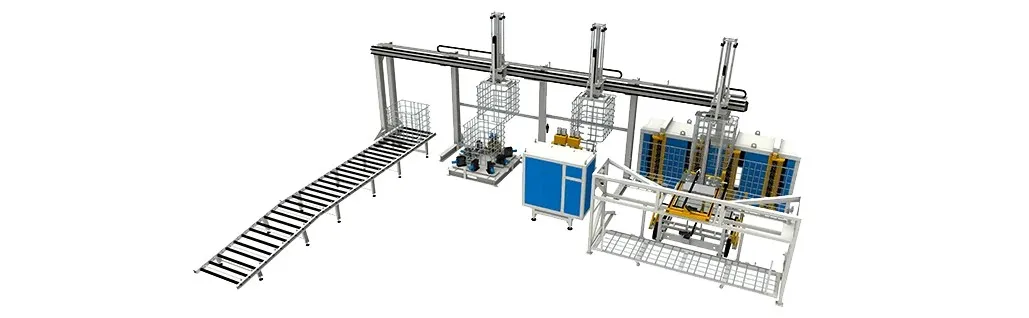

| آلة لحام الإطار كفاءة لحام: 45 ثانية/قطعة هيكل غانتري معزز لصلابة عالية وتشغيل مستقر. إمدادات الطاقة من عاكس الترددات المتوسطة لحام كفاءة الطاقة. 6 رؤوس لحام وأنظمة طاقة ، كل منها مع ضبط التيار المستقل لمواقع لحام موثوقة. تصميم مزدوج الطبقات للطعام للعمل المستمر: بينما يلحن أحد الطواف ، يضع الآخر المواد. التلحم التلقائي بالخطوات مع حزام خطوة يدفعها جهاز الخدمة لتحديد المواقع الدقيقة. إزالة التشكيل التلقائي: يتم طرد الأسطوانة بعد اللحام للتحضير لإفراغها. التفريغ التلقائي: يحرك الجهاز الذي يتم التحكم به بواسطة السيرفو المنتج المطاوئ إلى الموقف المحدد ، مما يقلل من العمل ويحسن الكفاءة. 90 درجة تدوير التفريغ المغذية لسهولة النقل. |
 |
|
| آلة ثني الإطار معالجة الإطار بأكمله للحصول على دقة عالية للإنحناء، التشغيل المستقر، والكفاءة. يضمن نظام الموازنة المميز للإنحناء دقة قطرية الإطار. HMI + PLC للتحكم في الأتمتة العالية. خيار التلاعب للشحن / التفريغ التلقائي ، والحد من الأفراد. التغيير السريع للقالب لثني الأنابيب المختلفة. نظام هيدروليكي سريع مع استجابة سريعة، وقلة الحركة، ودقة عالية. يسمح التصميم الوحدي بتخصيص الأتمتة بناءً على احتياجات العملاء. |
|
 |
 |

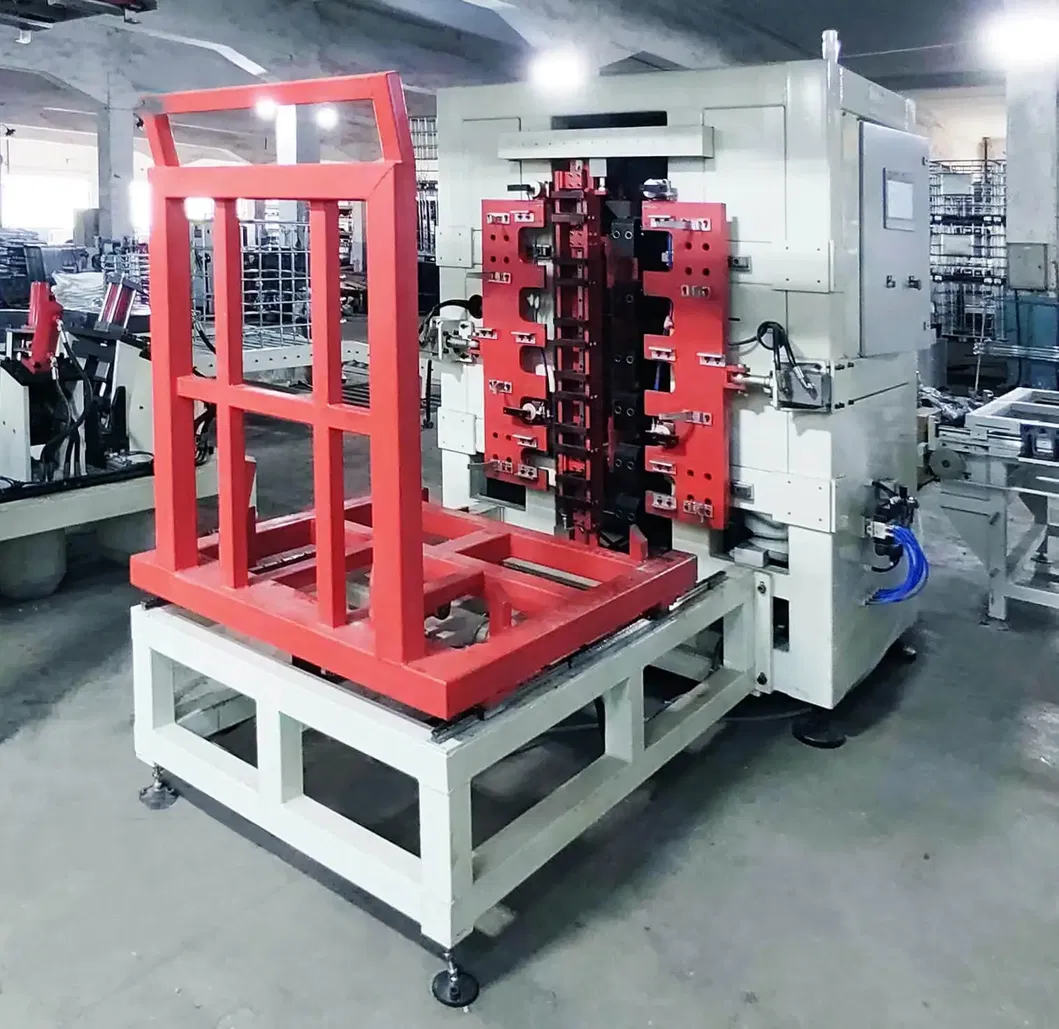

| آلة قفل الإطار الكفاءة والجودة: تستغرق عملية القفل حوالي 25-30 ثانية لإكمالها. إطار الآلة معالجة ككل للحصول على دقة عالية إدخال، وقفل قوي، مستقرة، وتشغيل فعال. HMI + PLC للتحكم في الأتمتة العالية. خيار التلاعب للشحن / التفريغ التلقائي ، والحد من الأفراد. تغيير العفن السريع لتلبية متطلبات أنابيب القفل المختلفة مع استبدال العفن بسهولة. نظام هيدروليكي سريع مع استجابة سريعة، وقلة الحركة، ودقة عالية. يسمح التصميم الوحدي بتخصيص الأتمتة بناءً على احتياجات العملاء. |
|
 |
|
| آلة إبرة و حفرة الكفاءة والجودة: تستغرق عملية القفل حوالي 25-30 ثانية لإكمالها. إطار الآلة: معالجة الجسم بأكمله للعمل بدقة عالية ومستقرة وفعالة. نظام التحكم: HMI + PLC للأتمتة العالية. جهاز التلاعب: خيار للتحميل/التفريغ التلقائي، وتقليل عدد الموظفين. تغيير القالب السريع: استبدال القالب بسهولة لتلبية احتياجات ثقب الأنابيب المختلفة. نظام الهيدروليكية الخدمية: استجابة سريعة، وقلة الثبات، ودقة عالية. التصميم الوحدي: الأتمتة القابلة للتخصيص بناءً على احتياجات العملاء. |
|
آلة معالجة القاعدة

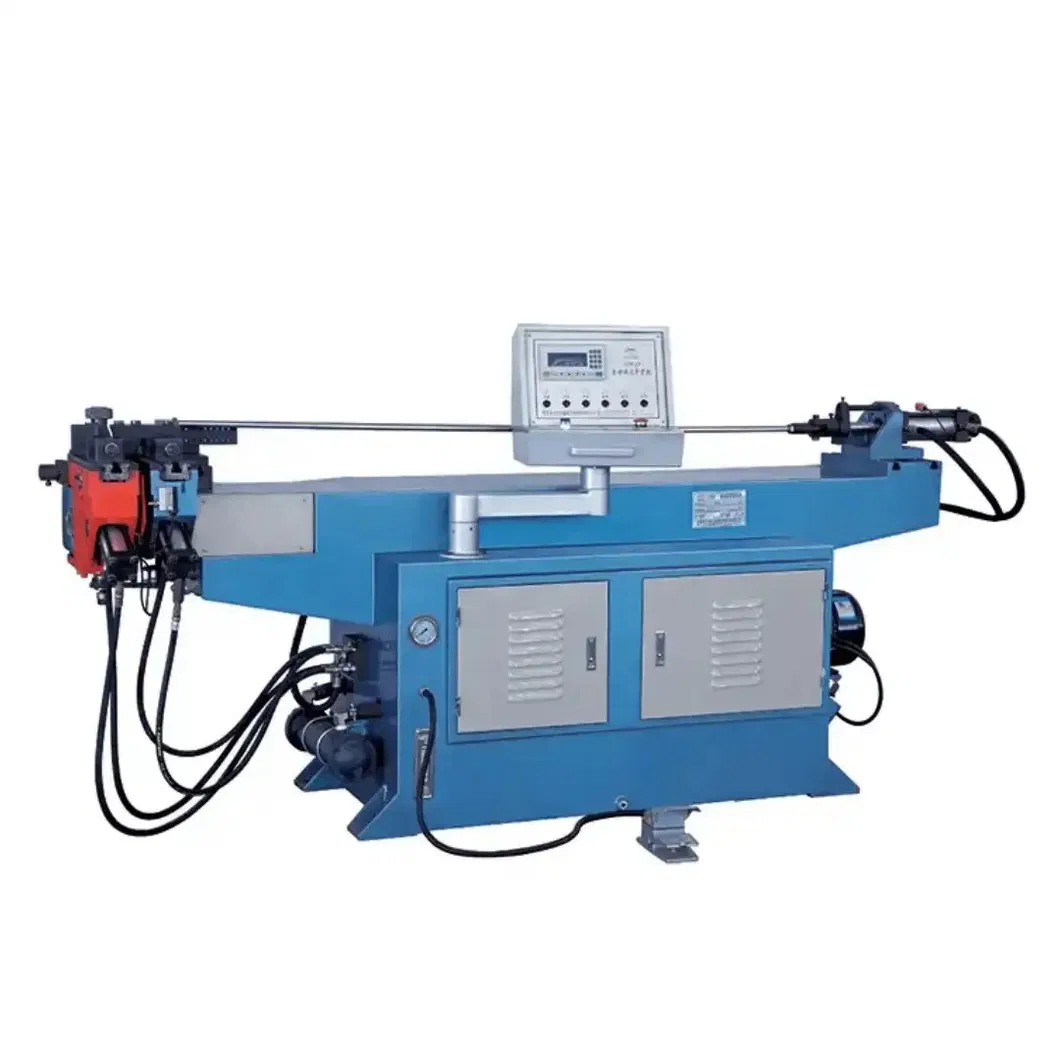

| آلة ثني أنابيب القاعدة | آلة لحام الأنابيب الأساسية | |
|
|

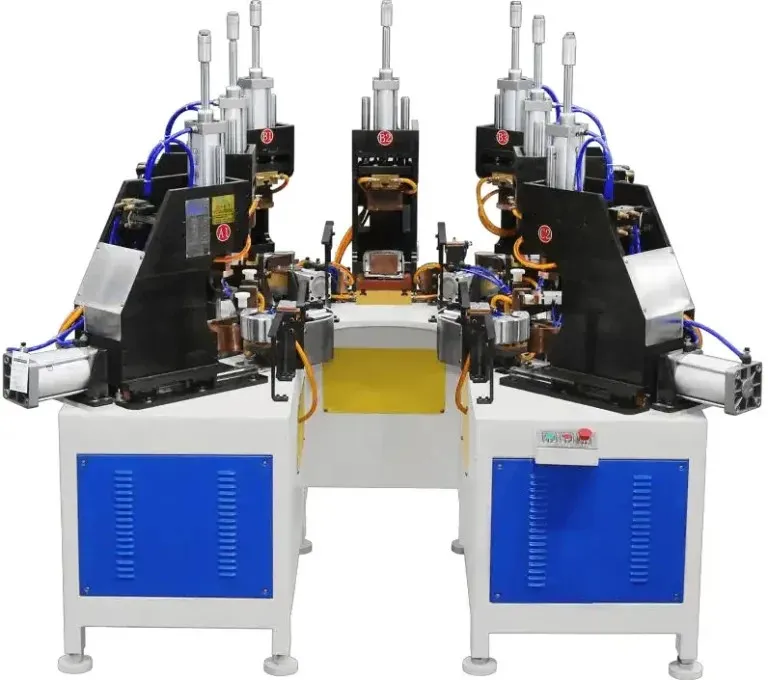

التصميم:هيكل أفقي مع 7 رؤوس لحام لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل / تفريغ؛ الحام تلقائي. الطاقة:ثلاث مجموعات من MF DC 160KVA. الفوائد:تحسين جودة المنتج ومعدل الإنتاج، وخفض التكاليف، والقضاء على عدم الاستقرار الناجم عن لحام يدوي. |
| معلومات أخرى | ||

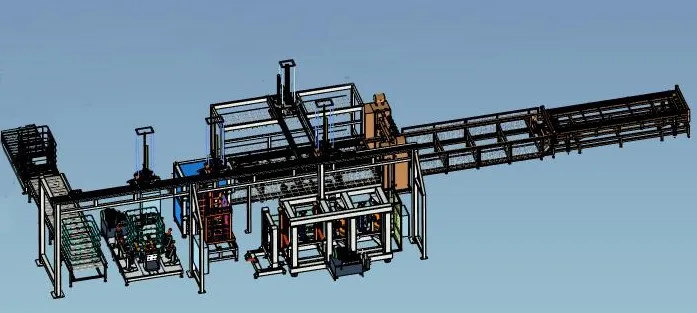

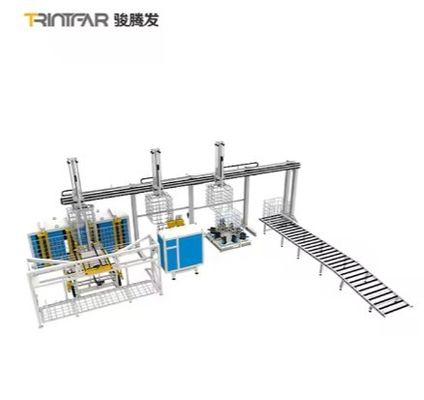

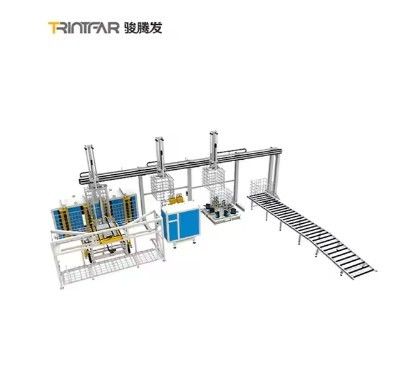

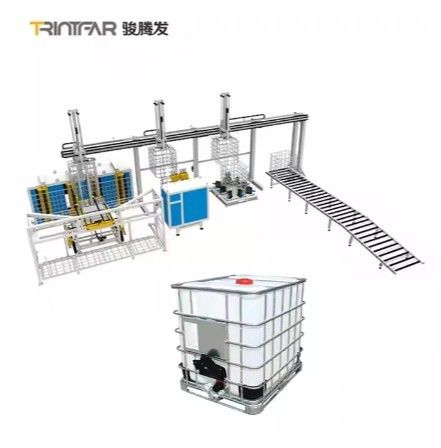

| خط إنتاج IBC Cage Frame مخطط التخطيط | ||
 |
 |
|

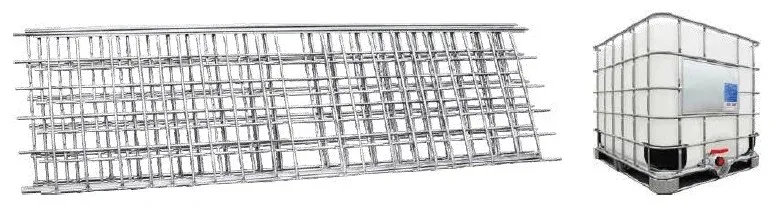

| نتائج الإنتاج | ||
|
||
| لا | اسم المعدات | الوحدة | كمية | الوظائف الرئيسية |
| 1 | آلة لحام الشبكة | الوحدة | 1 | لحام متعدد النقاط للشبكة |
| 2 | آلة تغذية آلية للشبكة | تم تعيين | 1 | تحميل أوتوماتيكي للأنبوبات الطويلة والقصيرة |
| 3 | معالجة أخذ مواد الشبكة | الوحدة | 1 | تفريغ الشبكة (التراص) |
| 4 | آلة ثني ذات أربعة محاور | تم تعيين | 1 | ثني وتشكيل الشبكة مع رأس التقلص |
| 5 | آلة القفل | تم تعيين | 1 | ثني وتثبيت الشبكة |
| 6 | آلة طحن مسطحة | تم تعيين | 1 | حفر وتقطيع الأنابيب السفلية تحت الإطار |
| 7 | معالجة الإطار | تم تعيين | 1 | ثلاثة منشطات تتحرك صعودا وهبوطا للاستيلاء على الإطار |
| 8 | آلة لحام أقدام الفولاذ | تم تعيين | 1 | لحام أقدام الفولاذ من الإطار السفلي |
| 9 | آلة لحام أقدام الفولاذ | تم تعيين | 1 | إزالة ونقل وتكديس الإطار السفلي بعد اللحام |
| 10 | آلة أوتوماتيكية محكمة | تم تعيين | 1 | اختبار ضيق الغطاء |
| 11 | آلة ثنائية ثنائية أوتوماتيكية للأنابيب السفلية | تم تعيين | 1 | التقلص والتكوين والانحناء للأنابيب السفلية |
| 12 | منصة اختبار الهزات | تم تعيين | 1 | اختبار صلابة وحماية براميل IBC |
