تفاصيل المنتج:
|
| الجهد المدخل: | 380 ± 10 ٪ (ثلاث مراحل) 50 هرتز | مدخل الطاقة: | 2x250kva |
|---|---|---|---|
| الجهد الثانوي: | 11.3 فولت | الحد الأقصى لتيار الدائرة القصير: | 50 كيلو |
| مقاومة العزل: | قوة الإدخال لمقاومة عزل جسم الطائرة ≥ 2.5mΩ | بيئة العمل: | درجة الحرارة 40 درجة مئوية ، رطوبة 90 ٪ |
| نموذج الاسطوانة: | Φ160*80 |
سير العمل
سير العمل: آلة تحميل دعامة اللوحة → آلة تحميل وضغط حلقة قناة المياه → آلة الدوران والتجميع 1 → آلة لحام تحديد المواقع المسبقة للوحة → آلة لحام متعددة البقع للوحة ذات البوابة → آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري → آلة لحام متعددة البقع لصفائح الحمل الحراري ذات البوابة → ناقل نقل خط على شكل حرف U → آلة لحام درز مزدوجة الرأس على الجانب الطويل → آلة لحام درز مزدوجة الرأس ذات البوابة على الجانب القصير 1 → آلة لحام درز مزدوجة الرأس ذات البوابة على الجانب القصير 2 → آلة تنظيف وتشذيب على الجانبين → آلة القص → آلة قطع الأقواس ذات الزوايا الأربع → آلة الدوران والتجميع 2 → آلة لحام أوتوماتيكية مزدوجة الرأس ثلاثية الاتجاهات → آلة لحام أوتوماتيكية لخطاف الدعم → آلة الكشف عن ضيق الهواء بالضغط الأوتوماتيكية → ناقل التفريغ
المعدات الرئيسية
|
آلة تحميل دعامة اللوحة التحميل اليدوي للمواد المكدسة على سيارات منصة التغذية باستخدام سيارة الرافعة، مع موضعين لوضع المواد على كل جانب. يقوم ماسك الدعامة تلقائيًا بالتقاط المواد من كلا جانبي سيارة اللوحة ووضعها على خط الناقل. تقوم آلية تحديد المواقع بالتركيز المركزي بمحاذاة اللوحة على الناقل. تقوم الآلية التي تعمل بالمحرك المؤازر بتحريك اللوحة إلى آلة اللحام المسبق لتحديد البقع على كلا الجانبين. |
| آلة تحميل وضغط حلقة قناة المياه تستخدم حلقة الممر المائي التغذية اللوحية الاهتزازية مع نظام مسار مزدوج. يضغط رأسا الضغط على كل جانب حلقات الممر المائي على الجانبين الأمامي والخلفي. تستخدم عملية نقل المواد التغذية بالأسطوانة بالطاقة. |
|
|
آلة الدوران والتجميع القلب السريع والدقيق. سلاسل عالية الجودة للنقل؛ محرك تخفيض 400 واط كمحرك. محرك تخفيض التروس مع مستشعر لتحديد المواقع الدقيقة للدوران. تحكم أوتوماتيكي، لا تدخل يدوي. تتكون من جسم الدوران، وجهاز التحميل، ووحدة التحكم الكهربائية، ونظام التشغيل، وسياج الأمان. تتكيف مع متطلبات الدوران المختلفة للمنتجات، مما يضمن نقل المواد بين العمليات بشكل آمن وسلس وفعال. |
| آلة لحام تحديد المواقع المسبقة للوحة تتدفق اللوحة تلقائيًا إلى موضع توقف اللحام على رف الناقل، ويبدأ اللحامون على كلا الجانبين في اللحام المسبق لتحديد البقع. الللحام المسبق لتحديد البقع مطلوب لصف واحد فقط. يستخدم مجموعة واحدة من مصدر طاقة التيار المتردد DN75. |
|
|

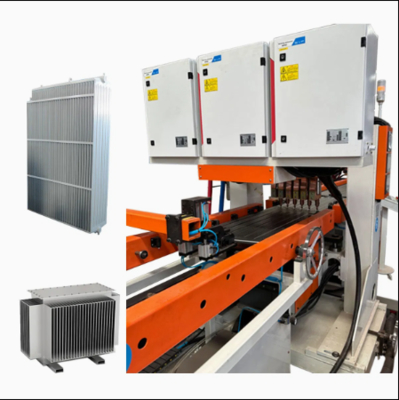

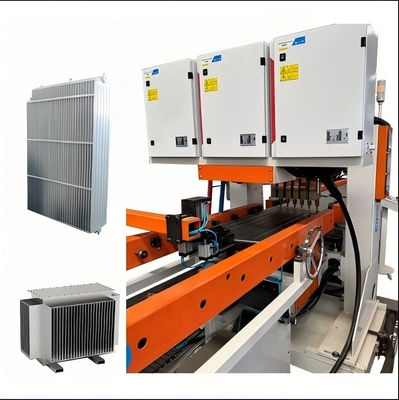

آلة لحام متعددة البقع للوحة ذات البوابة 3 آلات لحام متعددة البقع ذات بوابة للحام. تحتوي كل وحدة على 18 مجموعة من وصلات اللحام الأسطوانية. مصدر طاقة لحام التيار المتردد للحام صف واحد من وصلات اللحام في كل مرة. يقوم محرك السائر المؤازر عالي السرعة بربط الماسك للأمام لتزويد لوحة قناة المياه. |
| آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري يتم تحميل صفائح الحمل الحراري يدويًا على دليل الأدوات عبر الإنترنت. يتم اللحام باستخدام آلة لحام مسبق لتحديد البقع ذات 4 رؤوس. يتم دفع المواد يدويًا إلى الصف الأول من المواقع المحددة مسبقًا للحام. تتحول المعدات تلقائيًا لنقاط اللحام المتبقية. |
|
|
آلة لحام متعددة البقع لصفائح الحمل الحراري ذات البوابة المسار المحدد مسبقًا: تتبع صفائح الحمل الحراري المسار المحدد مسبقًا إلى دليل الأدوات. لحام مزدوج البوابة: 2 لحام متعدد البقع ذو بوابة. وصلات هوائية: 16 مجموعة لكل وحدة. مصدر طاقة التيار المتردد: تيار متردد و أحادي الجانب للحام الصفوف. محرك السائر المؤازر: يقوم محرك السائر المؤازر عالي السرعة بتغذية الماسك للوحة قناة المياه. |
| ناقل نقل خط على شكل حرف U استخدم رف ناقل الأسطوانة لنقل المواد في تخطيط على شكل حرف U. كفاءة المساحة: يوفر الشكل U المساحة، ويحسن العملية. سهولة التشغيل: نطاق عامل أصغر، مريح، يقلل من الكثافة. |
|
|

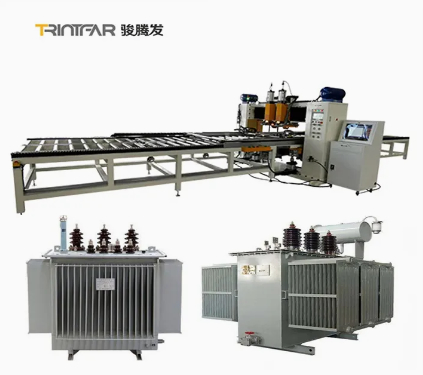

آلة لحام درز مزدوجة الرأس على الجانب الطويل لحام متزامن: لحام كلا الجانبين الطويلين في وقت واحد. مصدر الطاقة: تردد متوسط 300 كيلو فولت أمبير من التيار المتردد للحام المستقر على المدى الطويل. |
| آلة لحام درز مزدوجة الرأس ذات البوابة على الجانب القصير 2 مجموعة استخدم مصدر طاقة لحام التيار المتردد متوسط التردد لضمان لحام مستقر للغاية لفترة طويلة. |
|
|
آلة تنظيف وتشذيب على الجانبين تنظيف وتشذيب المنتجات الملحومة على الجانب الطويل. |
| آلة القص عملية القطع: قم بالقطع على المواد المطلوبة. مادة القاطع: شفرة فولاذية بيضاء. طريقة القطع: قطع بالمقص. |
|
|
آلة قطع الأقواس ذات الزوايا الأربع تشكيل الزوايا: قطع الزوايا الحادة لتشكيل حواف مستديرة. مادة القاطع: فولاذ أبيض. طريقة القطع: التثقيب الهيدروليكي. |
| آلة لحام أوتوماتيكية مزدوجة الرأس ثلاثية الاتجاهات طاقة اللحام: مصدر طاقة متوسط التردد MD80. تدفق المواد: قنوات مزدوجة الجوانب للالتحام والدوران. طريقة النقل: لوحة سلسلة لنقل المواد في ثلاثة اتجاهات. التغذية الأوتوماتيكية: الماسك وتحديد موضع اللحام للتشغيل الدقيق. |
|
|
آلة لحام أوتوماتيكية لخطاف الدعم طاقة اللحام: مصدر طاقة متوسط التردد MD40. طريقة التغذية: التراص من النوع المشبك لتغذية المواد. التحميل: يقوم الماسك الهوائي بتحميل المواد إلى موضع اللحام. |
| آلة الكشف عن ضيق الهواء بالضغط الأوتوماتيكية اختبار الضغط: 10 بار. طريقة الاختبار: اختبار الضغط التلقائي في خزان المياه. |
|
معلومات أخرى
| تفاصيل المنتج | الخدمات الفنية |
| مخطط تخطيط الإرجاع على شكل حرف U لخط إنتاج مشعات الألواح الفولاذية | الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة قبل البيع وبعد البيع مثل التركيب والتكليف والتدريب والصيانة. |
|
خدمة ما قبل البيع:قبل توقيع العقد، تزود الشركة العملاء بحلول عمليات إنتاجية واستشارات فنية مختلفة للمعدات. التركيب والتكليف:وفقًا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التثبيت الذي يحدده المستخدم في الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع الغيار الأساسية للتركيب والتكليف، سيقوم مهندس الخدمة الفنية بتركيب الجهاز وتصحيحه للمستخدم للاستخدام، مما يضمن أن بيئة موقع التركيب والتكليف مرتبة ونظيفة ومنظمة. التدريب بعد البيع:تقدم الشركة تدريبًا فنيًا مجانيًا (5 أيام كحد أدنى) في موقع المشتري أو مركز تدريب البائع. تشمل الموضوعات الرئيسية:
صيانة المعدات
|
| نتائج الإنتاج | |
|
| رقم | الاسم | المادة | ملاحظات |
| 1 | لوحة | صفيحة فولاذية مدلفنة على البارد | سمك 1.1 مم |
| 2 | لوحة الحمل الحراري | صفيحة فولاذية مدلفنة على البارد | سمك 0.3 مم |
| 3 | نوع الواجهة | 4x G 1/2 واجهة خيط داخلية | |
| 4 | طول المنتج | 400-3000 مم | |
| 5 | عرض المنتج | 300/400/500/600/900 مم |
| رقم | اسم المعدة | الموديل | الكمية | الوحدة |
| 1 | آلة تحميل دعامة اللوحة | HJ-0-0 | 1 | مجموعة |
| 2 | آلة تحميل وضغط حلقة قناة المياه | YZJ-0-0 | 1 | مجموعة |
| 3 | آلة الدوران والتجميع 1 | FZJ-0-0 | 1 | مجموعة |
| 4 | آلة لحام تحديد المواقع المسبقة للوحة | DN75-2C | 1 | مجموعة |
| 5 | آلة لحام متعددة البقع للوحة ذات البوابة | 10*DN60-36C | 3 | مجموعة |
| 6 | آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري | 2*DN63-4C | 1 | مجموعة |
| 7 | آلة لحام متعددة البقع لصفائح الحمل الحراري ذات البوابة | 4*DN63-16C | 3 | مجموعة |
| 8 | ناقل نقل خط على شكل حرف U | ZJG-0-0 | 1 | مجموعة |
| 9 | آلة لحام درز مزدوجة الرأس على الجانب الطويل | 2*FVM300-2C | 1 | مجموعة |
| 10 | آلة لحام درز مزدوجة الرأس ذات البوابة على الجانب القصير 1 | 2*FVM300-2C | 1 | مجموعة |
| 11 | آلة لحام درز مزدوجة الرأس ذات البوابة على الجانب القصير 2 | 2*FVM300-2C | 1 | مجموعة |
| 12 | آلة تنظيف وتشذيب على الجانبين | XBJ-0-0 | 1 | مجموعة |
| 13 | آلة القص | JCJ-0-0 | 1 | مجموعة |
| 14 | آلة قطع الأقواس ذات الزوايا الأربع | QJJ-0-0 | 1 | مجموعة |
| 15 | آلة الدوران والتجميع 2 | FZJ-0-0 | 1 | مجموعة |
| 16 | آلة لحام أوتوماتيكية مزدوجة الرأس ثلاثية الاتجاهات | 2*MD80-2C | 1 | مجموعة |
| 17 | آلة لحام أوتوماتيكية لخطاف الدعم | 2*MD40-4C | 1 | مجموعة |
| 18 | آلة الكشف عن ضيق الهواء بالضغط الأوتوماتيكية | JCJ-0-0 | 1 | مجموعة |
| 19 | ناقل التفريغ | SSJ-0-0 | 1 | مجموعة |
| المشروع | المعلمات |
| توزيع الطاقة الإجمالي | 1600 كيلو فولت أمبير (إجمالي الطاقة الفعلية المستخدمة حوالي 1000 كيلو فولت أمبير) |
| ضغط مصدر الغاز | 0.6 ميجا باسكال |
| ضغط مصدر المياه | 0.15 ميجا باسكال ~ 0.30 ميجا باسكال |
| متطلبات مصدر الهواء المضغوط | 1000 لتر/دقيقة |
| إجمالي تدفق المياه | 1200 لتر/دقيقة |
| طول*عرض إشغال المعدات تقريبًا. | 60 م*10 م |
