تفاصيل المنتج:
|
| جهد المدخلات: | 380 ± 10 ٪ (ثلاث مراحل) 50 هرتز | قوة الإدخال: | 2x250kva |
|---|---|---|---|
| الجهد الثانوي: | 11.3 فولت | الحد الأقصى لتيار الدائرة القصير: | 50 كيلو |
| مقاومة العزل: | قوة الإدخال لمقاومة عزل جسم الطائرة ≥ 2.5mΩ | بيئة العمل: | درجة الحرارة 40 درجة مئوية ، رطوبة 90 ٪ |
| نموذج الاسطوانة: | Φ160*80 |
سير العمل
سير العمل: آلة تحميل دعامة اللوحة → آلة تحميل وضغط حلقة قناة المياه → آلة الدوران والتجميع 1 → آلة لحام تحديد المواقع المسبقة للوحة → آلة لحام متعددة البقع ذات البوابة للوحة → آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري → آلة لحام متعددة البقع ذات البوابة لصفائح الحمل الحراري → ناقل نقل خط على شكل حرف U → آلة لحام درزة مزدوجة الرأس على الجانب الطويل → آلة لحام درزة مزدوجة الرأس ذات البوابة على الجانب القصير 1 → آلة لحام درزة مزدوجة الرأس ذات البوابة على الجانب القصير 2 → آلة تنظيف وتشذيب الجانبين → آلة القص → آلة قطع الزوايا الأربع → آلة الدوران والتجميع 2 → آلة لحام أوتوماتيكية ثلاثية الاتجاهات مزدوجة الرأس → آلة لحام أوتوماتيكية لخطاف الدعم → آلة الكشف التلقائي عن ضيق الهواء بالضغط → ناقل التفريغ
المعدات الرئيسية
|
آلة تحميل دعامة اللوحة التحميل اليدوي للمواد المكدسة على سيارات منصة التغذية باستخدام ذراع الرافعة، مع موضعين لوضع المواد على كل جانب. يقوم ماسك الدعامة تلقائيًا بالتقاط المواد من كلا جانبي سيارة اللوحة ووضعها على خط الناقل. تقوم آلية تحديد المواقع المركزية بتوجيه اللوحة على الناقل. تقوم آلية تعمل بالسيرفو بتحريك اللوحة إلى آلة اللحام المسبق للبقع للقيام باللحام الموضعي على كلا الجانبين. |
| آلة تحميل وضغط حلقة قناة المياه تستخدم حلقة الممر المائي التغذية اللوحية الاهتزازية بنظام مسار مزدوج. يضغط رأسان للضغط على كل جانب حلقات الممر المائي على الجانبين الأمامي والخلفي. تستخدم عملية نقل المواد التغذية بالأسطوانة الآلية. |
|
|
آلة الدوران والتجميع القلب السريع والدقيق. سلاسل عالية الجودة للنقل؛ محرك تخفيض 400 واط كمحرك. محرك تخفيض التروس مع مستشعر لتحديد المواقع الدقيقة للدوران. تحكم أوتوماتيكي، لا تدخل يدوي. يتكون من جسم الدوران، وجهاز التحميل، ووحدة التحكم الكهربائية، ونظام التشغيل، وسياج الأمان. يتكيف مع متطلبات الدوران المختلفة للمنتجات، مما يضمن نقل المواد بشكل آمن وسلس وفعال بين العمليات. |
| آلة لحام تحديد المواقع المسبقة للوحة تتدفق اللوحة تلقائيًا إلى موضع توقف اللحام على رف الناقل، ويبدأ اللحامون على كلا الجانبين في اللحام المسبق للبقع. اللحام المسبق للبقع مطلوب لصف واحد فقط. يستخدم مجموعة واحدة من مصدر طاقة التيار المتردد DN75. |
|
|

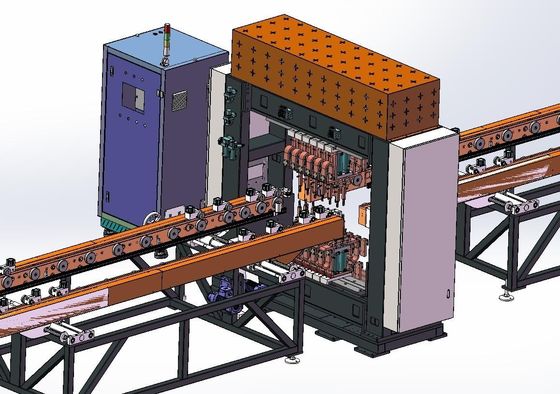

آلة لحام متعددة البقع ذات البوابة للوحة 3 آلات لحام متعددة البقع ذات البوابة للقيام باللحام. تحتوي كل وحدة على 18 مجموعة من وصلات اللحام الأسطوانية. مصدر طاقة لحام التيار المتردد للحام صف واحد من وصلات اللحام في كل مرة. يقوم محرك السيرفو عالي السرعة بربط الخطوات بدفع الماسك إلى الأمام لتزويد لوحة قناة المياه. |
| آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري يتم تحميل صفائح الحمل الحراري يدويًا على دليل الأدوات عبر الإنترنت. يتم اللحام باستخدام آلة لحام مسبق للبقع ذات 4 رؤوس. يتم دفع المواد يدويًا إلى الصف الأول من المواقع المحددة مسبقًا للقيام باللحام. تتحول المعدات تلقائيًا لنقاط اللحام المتبقية. |
|
|
آلة لحام متعددة البقع ذات البوابة لصفائح الحمل الحراري المسار المحدد مسبقًا: تتبع صفائح الحمل الحراري المسار المحدد مسبقًا إلى دليل الأدوات. لحام مزدوج البوابة: 2 لحام متعدد البقع ذو بوابة. وصلات هوائية: 16 مجموعة لكل وحدة. مصدر طاقة التيار المتردد: تيار متردد وجانب واحد للحام الصف. محرك سيرفو متدرج: يقوم محرك السيرفو المتدرج عالي السرعة بتغذية الماسك للوحة قناة المياه. |
| ناقل نقل خط على شكل حرف U استخدم رف ناقل الأسطوانة لنقل المواد بتصميم على شكل حرف U. كفاءة المساحة: يوفر الشكل U المساحة، ويحسن العملية. سهولة التشغيل: نطاق عامل أصغر، مريح، يقلل الكثافة. |
|
|
آلة لحام درزة مزدوجة الرأس على الجانب الطويل اللحام المتزامن: لحام كلا الجانبين الطويلين في وقت واحد. مصدر الطاقة: تردد متوسط 300 كيلو فولت أمبير من التيار المتردد للحام مستقر على المدى الطويل. |
| آلة لحام درزة مزدوجة الرأس ذات البوابة على الجانب القصير 2 مجموعة استخدم مصدر طاقة لحام التيار المتردد متوسط التردد لضمان لحام مستقر للغاية لفترة طويلة. |
|
|
آلة تنظيف وتشذيب الجانبين تنظيف وتشذيب المنتجات الملحومة على الجانب الطويل. |
| آلة القص عملية القطع: قم بالقطع على المواد المطلوبة. مادة القاطع: شفرة فولاذية بيضاء. طريقة القطع: قطع بالمقص. |
|
|
آلة قطع الزوايا الأربع تشكيل الزاوية: قم بقص الزوايا الحادة لتشكيل حواف مستديرة. مادة القاطع: فولاذ أبيض. طريقة القطع: التثقيب الهيدروليكي. |
| آلة لحام أوتوماتيكية ثلاثية الاتجاهات مزدوجة الرأس طاقة اللحام: مصدر طاقة MD80 متوسط التردد. تدفق المواد: قنوات مزدوجة الجوانب للالتحام والدوران. طريقة النقل: لوحة سلسلة لنقل المواد في ثلاثة اتجاهات. التغذية التلقائية: الماسك وتحديد موضع اللحام للتشغيل الدقيق. |
|
|
آلة لحام أوتوماتيكية لخطاف الدعم طاقة اللحام: مصدر طاقة MD40 متوسط التردد. طريقة التغذية: التراص من النوع المشبك لتغذية المواد. التحميل: يقوم الماسك الهوائي بتحميل المواد إلى موضع اللحام. |
| آلة الكشف التلقائي عن ضيق الهواء بالضغط اختبار الضغط: 10 بار. طريقة الاختبار: اختبار الضغط التلقائي في خزان المياه. |
|
معلومات أخرى
| تفاصيل المنتج | الخدمات الفنية |
| مخطط تخطيط الإرجاع على شكل حرف U لخط إنتاج مشعات الألواح الفولاذية | الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة قبل البيع وبعد البيع مثل التركيب والتكليف والتدريب والصيانة. |
|
خدمة ما قبل البيع:قبل توقيع العقد، توفر الشركة للعملاء حلول عمليات إنتاجية مختلفة وخدمات استشارية فنية للمعدات. التركيب والتكليف:وفقًا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التركيب الذي يحدده المستخدم في الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع الغيار الأساسية للتركيب والتكليف، سيقوم مهندس الخدمة الفنية بتركيب الجهاز وتصحيحه للمستخدم للاستخدام، مما يضمن أن بيئة موقع التركيب والتكليف مرتبة ونظيفة ومنظمة. التدريب بعد البيع: تقدم الشركة تدريبًا فنيًا مجانيًا (5 أيام كحد أدنى) في موقع المشتري أو مركز تدريب البائع. تشمل الموضوعات الرئيسية:
صيانة المعدات
|
| نتائج الإنتاج | |
|
| رقم | الاسم | المادة | ملاحظات |
| 1 | لوحة | صفيحة فولاذية مدلفنة على البارد | سمك 1.1 مم |
| 2 | لوحة الحمل الحراري | صفيحة فولاذية مدلفنة على البارد | سمك 0.3 مم |
| 3 | نوع الواجهة | 4x G 1/2 واجهة خيط داخلي | |
| 4 | طول المنتج | 400-3000 مم | |
| 5 | عرض المنتج | 300/400/500/600/900 مم |
| رقم | اسم المعدة | الموديل | الكمية | الوحدة |
| 1 | آلة تحميل دعامة اللوحة | HJ-0-0 | 1 | مجموعة |
| 2 | آلة تحميل وضغط حلقة قناة المياه | YZJ-0-0 | 1 | مجموعة |
| 3 | آلة الدوران والتجميع 1 | FZJ-0-0 | 1 | مجموعة |
| 4 | آلة لحام تحديد المواقع المسبقة للوحة | DN75-2C | 1 | مجموعة |
| 5 | آلة لحام متعددة البقع ذات البوابة للوحة | 10*DN60-36C | 3 | مجموعة |
| 6 | آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري | 2*DN63-4C | 1 | مجموعة |
| 7 | آلة لحام متعددة البقع ذات البوابة لصفائح الحمل الحراري | 4*DN63-16C | 3 | مجموعة |
| 8 | ناقل نقل خط على شكل حرف U | ZJG-0-0 | 1 | مجموعة |
| 9 | آلة لحام درزة مزدوجة الرأس على الجانب الطويل | 2*FVM300-2C | 1 | مجموعة |
| 10 | آلة لحام درزة مزدوجة الرأس ذات البوابة على الجانب القصير 1 | 2*FVM300-2C | 1 | مجموعة |
| 11 | آلة لحام درزة مزدوجة الرأس ذات البوابة على الجانب القصير 2 | 2*FVM300-2C | 1 | مجموعة |
| 12 | آلة تنظيف وتشذيب الجانبين | XBJ-0-0 | 1 | مجموعة |
| 13 | آلة القص | JCJ-0-0 | 1 | مجموعة |
| 14 | آلة قطع الزوايا الأربع | QJJ-0-0 | 1 | مجموعة |
| 15 | آلة الدوران والتجميع 2 | FZJ-0-0 | 1 | مجموعة |
| 16 | آلة لحام أوتوماتيكية ثلاثية الاتجاهات مزدوجة الرأس | 2*MD80-2C | 1 | مجموعة |
| 17 | آلة لحام أوتوماتيكية لخطاف الدعم | 2*MD40-4C | 1 | مجموعة |
| 18 | آلة الكشف التلقائي عن ضيق الهواء بالضغط | JCJ-0-0 | 1 | مجموعة |
| 19 | ناقل التفريغ | SSJ-0-0 | 1 | مجموعة |
| المشروع | المعلمات |
| توزيع الطاقة الإجمالي | 1600 كيلو فولت أمبير (إجمالي الطاقة الفعلية المستخدمة حوالي 1000 كيلو فولت أمبير) |
| ضغط مصدر الغاز | 0.6 ميجا باسكال |
| ضغط مصدر المياه | 0.15 ميجا باسكال ~ 0.30 ميجا باسكال |
| متطلبات مصدر الهواء المضغوط | 1000 لتر/دقيقة |
| إجمالي تدفق المياه | 1200 لتر/دقيقة |
| طول*عرض إشغال المعدات تقريبًا. | 60 م*10 م |
