تفاصيل المنتج:
|
| التكوين القضيب: | 150-200pcs/8h | المشغلين: | الخط اليدوي （7-8 أشخاص） الخط التلقائي （5-6 أشخاص） |
|---|---|---|---|
| توزيع طاقة المعدات: | 550 كيلو واط | متطلبات الهواء: | 1.1m³/دقيقة |
| متطلبات المياه: | 10-25m³/h |
سير العمل
تدفق العمل:
معالجة الإطار: لحام الإطار → ثني الإطار → الأنبوب → الإدخال والقفل → ثقب الإطار وصنع الثقوب
معالجة القاعدة: آلة ثني أنابيب القاعدة → لحام القاعدة
المعدات الرئيسية
آلة معالجة الإطار
| |
| آلة لحام الإطار كفاءة اللحام: 45 ثانية/قطعة هيكل رافعة معزز لصلابة عالية وتشغيل مستقر. مزود طاقة محول متوسط التردد للحام موفر للطاقة. 6 رؤوس لحام وأنظمة طاقة، لكل منها تعديل تيار مستقل لبقع اللحام الموثوقة. تصميم مغذي مزدوج الطبقات للتشغيل المستمر: بينما يقوم أحد المغذيات باللحام، يقوم الآخر بتحميل المواد. اللحام التلقائي المتدرج مع حزام متدرج يعمل بالسيرفو لتحديد المواقع بدقة. إزالة القوالب الأوتوماتيكية: يخرج الأسطوانة بعد اللحام للتحضير للتفريغ. التفريغ التلقائي: يقوم الماسك الذي يتم التحكم فيه بالسيرفو بتحريك المنتج الملحوم إلى الموضع المحدد، مما يقلل العمالة ويحسن الكفاءة. مغذي تفريغ دوار 90 درجة لسهولة النقل. |
آلة ثني الإطار
معالجة الإطار بالكامل لدقة ثني عالية وتشغيل مستقر وكفاءة. يثني إطارًا كل 15-20 ثانية.
يضمن نظام توازن الثني الخاص دقة قطرية للإطار.
التحكم HMI + PLC لأتمتة عالية.
خيار الذراع الآلية للتحميل/التفريغ التلقائي، مما يقلل عدد الموظفين.
تغيير القالب السريع لثني الأنابيب المختلفة.
نظام هيدروليكي سيرفو مع استجابة سريعة، وقصور ذاتي منخفض، ودقة عالية.
تصميم معياري يسمح بالتخصيص للأتمتة بناءً على احتياجات العملاء.
آلة قفل الإطار
الكفاءة والجودة: تستغرق عملية القفل حوالي 25-30 ثانية حتى تكتمل.
تمت معالجة إطار الآلة ككل لدقة إدخال عالية، وقفل قوي، وتشغيل مستقر وفعال.
التحكم HMI + PLC لأتمتة عالية.
خيار الذراع الآلية للتحميل/التفريغ التلقائي، مما يقلل عدد الموظفين.
تغيير القالب السريع لتلبية متطلبات أنابيب القفل المختلفة مع سهولة استبدال القالب.
نظام هيدروليكي سيرفو مع استجابة سريعة، وقصور ذاتي منخفض، ودقة عالية.
تصميم معياري يسمح بتخصيص الأتمتة بناءً على احتياجات العملاء.
آلة التثقيب وصنع الثقوب
الكفاءة والجودة: تستغرق عملية القفل حوالي 25-30 ثانية حتى تكتمل.
إطار الآلة: معالجة كاملة للجسم لدقة عالية وتشغيل مستقر وفعال.
نظام التحكم: HMI + PLC لأتمتة عالية.
الذراع الآلية: خيار للتحميل/التفريغ التلقائي، مما يقلل عدد الموظفين.
تغيير القالب السريع: استبدال القوالب بسهولة لتلبية احتياجات التثقيب المختلفة للأنابيب.
نظام هيدروليكي سيرفو: استجابة سريعة، وقصور ذاتي منخفض، ودقة عالية.
تصميم معياري: أتمتة قابلة للتخصيص بناءً على احتياجات العملاء.
آلة معالجة القاعدة
آلة ثني أنابيب القاعدة
آلة لحام أنابيب القاعدة
تصميم:هيكل أفقي مع 7 رؤوس لحام للحام إطار القاعدة. يحتاج المشغل فقط إلى التحميل/التفريغ؛ اللحام تلقائي.
الطاقة:3 مجموعات من MF DC 160KVA.
الفوائد:يحسن جودة المنتج ومعدل الإنتاج، ويقلل التكاليف، ويزيل عدم الاستقرار الناجم عن اللحام اليدوي. أتمتة وكفاءة إنتاج أعلى.
معلومات أخرى

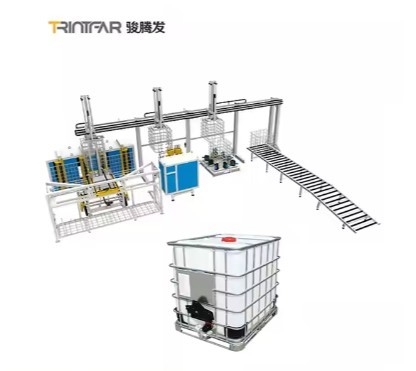

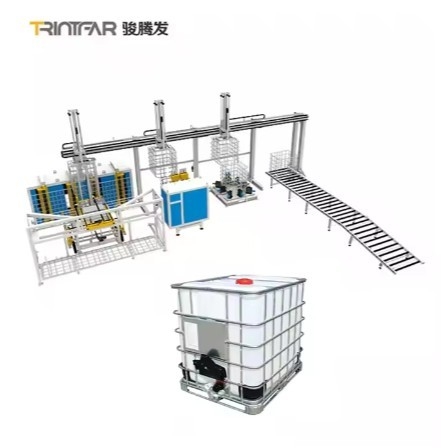

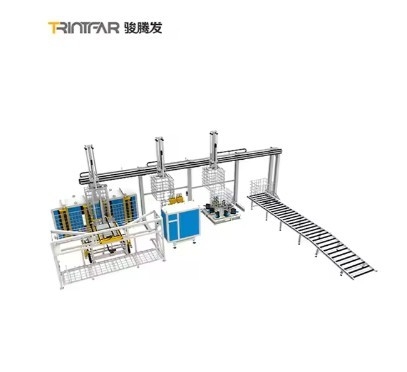

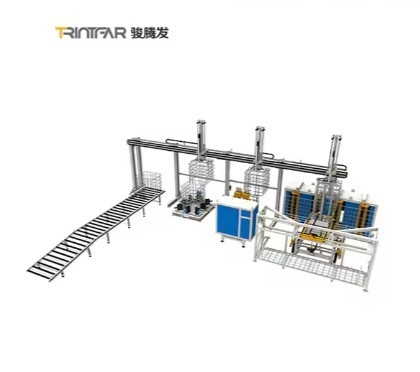

مخطط تخطيط خط إنتاج إطار قفص IBC
نتائج الإنتاج
الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة قبل البيع وبعد البيع مثل التركيب والتكليف والتدريب والصيانة.
خدمة ما قبل البيع:قبل توقيع العقد، توفر الشركة للعملاء حلول عمليات إنتاجية مختلفة وخدمات استشارية فنية للمعدات.
التركيب والتكليف:وفقًا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التثبيت الذي يحدده المستخدم في الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع غيار أساسية للتركيب والتكليف، سيقوم مهندس الخدمة الفنية بتثبيت الجهاز وتصحيحه للمستخدم للاستخدام، مما يضمن أن بيئة موقع التركيب والتكليف مرتبة ونظيفة ومنظمة.
التدريب بعد البيع: تقدم الشركة تدريبًا فنيًا مجانيًا (5 أيام كحد أدنى) في موقع المشتري أو مركز تدريب البائع. تشمل الموضوعات الرئيسية:
صيانة المعدات
| رقم | اسم المعدة | الوحدة | الكمية | الوظائف الرئيسية |
| 1 | آلة لحام الرافعة الشبكية | الوحدة | 1 | لحام شبكي متعدد النقاط |
| 2 | آلة تغذية أوتوماتيكية شبكية | مجموعة | 1 | التحميل التلقائي للأنابيب الطويلة والقصيرة |
| 3 | الذراع الآلية لأخذ المواد الشبكية | الوحدة | 1 | تفريغ الشبكة (التكديس) |
| 4 | آلة ثني بأربعة محاور | مجموعة | 1 | ثني وتشكيل الشبكة برأس انكماش |
| 5 | آلة القفل | مجموعة | 1 | ثني وتشابك الشبكة |
| 6 | آلة التثقيب والتسطيح | مجموعة | 1 | التثقيب وقطع الأنبوب السفلي تحت الإطار |
| 7 | الذراع الآلية للإطار | مجموعة | 1 | ثلاثة أذرع آلية تتحرك لأعلى ولأسفل للإمساك بالإطار |
| 8 | آلة لحام القدم الفولاذية | مجموعة | 1 | لحام الأقدام الفولاذية للإطار السفلي |
| 9 | الذراع الآلية لأخذ المواد لآلة لحام القدم الفولاذية | مجموعة | 1 | إخراج ونقل وتكديس الإطار السفلي بعد اللحام |
| 10 | آلة محكمة الإغلاق الأوتوماتيكية | مجموعة | 1 | اختبار ضيق البطانة |
| 11 | آلة ثني مزدوجة أوتوماتيكية للأنبوب السفلي | مجموعة | 1 | الانكماش والنقش والانحناء للأنبوب السفلي |
| 12 | منصة اختبار الاهتزاز | مجموعة | 1 | اختبار متانة وحماية براميل IBC |
