تفاصيل المنتج:
|
| قدرة الآلات:: | 120 م/دقيقة | بعد خدمة الضمان: | الدعم الفني للفيديو |
|---|---|---|---|
| الصف التلقائي: | تلقائي | حالة: | جديد |
| الجهد االكهربى: | 220 فولت/380 فولت | الطاقة (ث): | 220-450 كيلو واط |

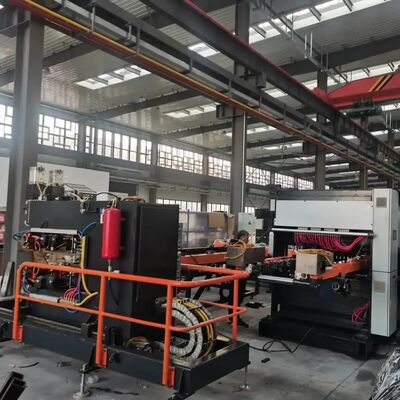

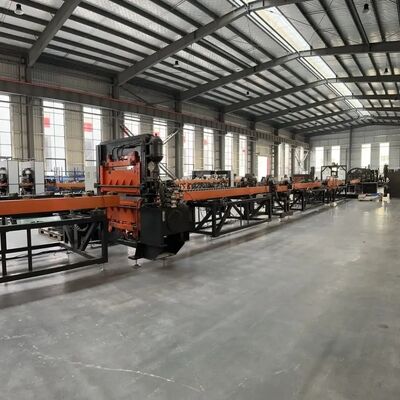

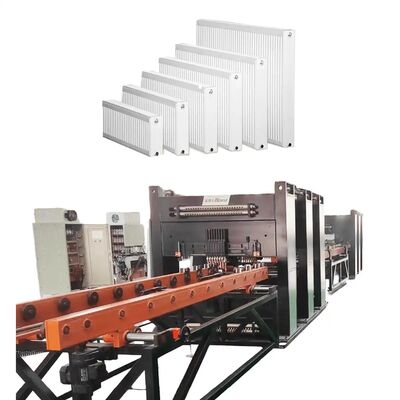

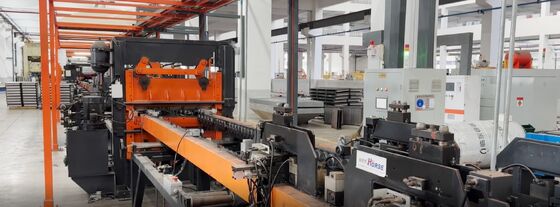

| اسم: | خط إنتاج مشعاع الألواح الفولاذية الصينية ذو الكفاءة العالية | المكونات الأساسية:: | PLC، المحرك، المحامل، علبة التروس، المحرك، أوعية الضغط، والعتاد، |
آلة تحميل دعامة اللوحةالتحميل اليدوي للمواد المكدسة على سيارات منصة التغذية باستخدام ذراع الرافعة، مع موضعين لوضع المواد على كل جانب.يقوم ماسك الدعامة تلقائيًا بالتقاط المواد من كلا جانبي لوحة السيارة ووضعها على خط الناقل. تقوم آلية تحديد المواقع بالتثبيت المركزي بمحاذاة اللوحة على الناقل. تقوم آلية تعمل بالسيرفو بتحريك اللوحة إلى آلة اللحام المسبق لتثبيت البقع على كلا الجانبين. |
آلة تحميل وضغط حلقة قناة المياهتستخدم حلقة الممر المائي التغذية اللوحية الاهتزازية بنظام مسار مزدوج.تضغط رأسان ضغط على كل جانب حلقات الممر المائي على الجانبين الأمامي والخلفي. تستخدم نقل المواد تغذية الأسطوانة بالطاقة. |
آلة الدوران والتجميعالقلب السريع والدقيق.سلاسل عالية الجودة للنقل؛ محرك تخفيض 400 واط كمحرك. محرك تخفيض التروس مع مستشعر لتحديد المواقع الدقيقة للدوران. تحكم أوتوماتيكي، لا تدخل يدوي. يتكون من جسم الدوران، وجهاز التحميل، والوحدة الكهربائية، ونظام التشغيل، والسياج الأمني. يتكيف مع متطلبات الدوران المختلفة للمنتج، مما يضمن نقل المواد بشكل آمن وسلس وفعال بين العمليات. |
آلة لحام تحديد المواقع المسبقة للوحةتتدفق اللوحة تلقائيًا إلى موضع توقف اللحام على رف الناقل، ويبدأ اللحامون على كلا الجانبين في اللحام المسبق للبقع. اللحام المسبق للبقع مطلوب لصف واحد فقط. يستخدم مجموعة واحدة من مصدر طاقة التيار المتردد DN75. |
آلة لحام متعددة البقع للوحة البوابة3 آلات لحام متعددة البقع للبوابة للحام. تحتوي كل وحدة على 18 مجموعة من وصلات اللحام الأسطوانية. مصدر طاقة لحام التيار المتردد للحام صف واحد من وصلات اللحام في كل مرة. يقوم محرك السائر المتشابك المؤازر عالي السرعة بتغذية الماسك للأمام لتزويد لوحة قناة المياه. |
آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحرارييتم تحميل صفائح الحمل الحراري يدويًا على دليل الأدوات عبر الإنترنت. يتم اللحام باستخدام آلة لحام مسبق للبقع ذات 4 رؤوس. يتم دفع المواد يدويًا إلى الصف الأول من المواضع المحددة مسبقًا للحام. تتحول المعدات تلقائيًا لنقاط اللحام المتبقية. |
آلة لحام متعددة البقع لصفائح الحمل الحراري البوابةالمسار المحدد مسبقًا: تتبع صفائح الحمل الحراري المسار المحدد مسبقًا إلى دليل الأدوات.اللحام المزدوج للبوابة: 2 لحام متعدد البقع للبوابة. وصلات هوائية: 16 مجموعة لكل وحدة. مصدر طاقة التيار المتردد: تيار متردد وجانب واحد للحام الصف. محرك السائر المؤازر: يقوم محرك السائر المؤازر عالي السرعة بتغذية الماسك للوحة قناة المياه. |

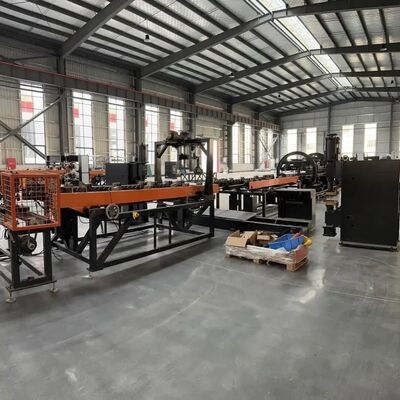

ناقل نقل خط على شكل حرف Uاستخدم رف ناقل الأسطوانة لنقل المواد في تخطيط على شكل حرف U.كفاءة المساحة: يوفر الشكل U المساحة، ويحسن العملية. سهولة التشغيل: نطاق عامل أصغر، مريح، يقلل من الكثافة. |
آلة لحام درزة مزدوجة الرأس على الجانب الطويلاللحام المتزامن: قم بلحام كلا الجانبين الطويلين في وقت واحد.مصدر الطاقة: 300KVA تردد متوسط تيار متردد للحام مستقر على المدى الطويل. |
آلة لحام درزة مزدوجة الرأس على الجانب القصير للبوابة 2 مجموعةاستخدم مصدر طاقة لحام التيار المتردد متوسط التردد لضمان لحام مستقر للغاية لفترة طويلة. |
آلة تنظيف وتشذيب على الجانبينتنظيف وتشذيب المنتجات الملحومة على الجانب الطويل. |
آلة القصعملية القطع: قم بإجراء القطع على المواد المطلوبة.مادة القاطع: شفرة فولاذية بيضاء. طريقة القطع: قطع المقص. |
آلة قطع القوس رباعي الزواياتشكيل الزاوية: قم بقص الزوايا الحادة لتشكيل حواف مستديرة.مادة القاطع: فولاذ أبيض. طريقة القطع: الختم الهيدروليكي. |
آلة لحام أوتوماتيكية ثلاثية الاتجاهات مزدوجة الرأسطاقة اللحام: مصدر طاقة MD80 متوسط التردد.تدفق المواد: قنوات مزدوجة الجوانب للالتحام والدوران. طريقة النقل: لوحة سلسلة لنقل المواد في ثلاثة اتجاهات. التغذية التلقائية: الماسك وتحديد موضع اللحام للتشغيل الدقيق. |
آلة لحام أوتوماتيكية لخطاف الدعمطاقة اللحام: مصدر طاقة MD40 متوسط التردد.طريقة التغذية: التكديس من النوع المشبك لتغذية المواد. التحميل: يقوم الماسك الهوائي بتحميل المواد إلى موضع اللحام. |
آلة الكشف التلقائي عن ضيق الهواء بالضغطاختبار الضغط: 10 بار.طريقة الاختبار: اختبار الضغط التلقائي في خزان المياه. |
| تفاصيل المنتج | الخدمات الفنية |
| مخطط تخطيط الإرجاع على شكل حرف U لخط إنتاج مشعات الألواح الفولاذية | الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة قبل البيع وبعده مثل التركيب والتكليف والتدريب والصيانة. |
|
خدمة ما قبل البيع: قبل توقيع العقد، تقدم الشركة للعملاء حلول عمليات إنتاجية مختلفة وخدمات استشارية فنية للمعدات. |
| نتائج الإنتاج | التركيب والتكليف: وفقًا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التركيب الذي يحدده المستخدم في الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع غيار التركيب والتكليف الأساسية، سيقوم مهندس الخدمة الفنية بتركيب الجهاز وتصحيحه للمستخدم للاستخدام، مما يضمن أن بيئة موقع التركيب والتكليف مرتبة ونظيفة ومنظمة. |
|
التدريب بعد البيع: تقدم الشركة تدريبًا فنيًا مجانيًا (5 أيام كحد أدنى) في موقع المشتري أو مركز تدريب البائع. تشمل الموضوعات الرئيسية: -استخدام برنامج التحكم - إجراءات التشغيل/الإيقاف -إعدادات معلمات اللوحة والبرامج -التنظيف والصيانة الأساسية للجهاز -التعامل مع أعطال الأجهزة الشائعة -احتياطات التشغيل صيانة المعدات -ضمان لمدة عام واحد بعد القبول النهائي؛ -وقت استجابة خدمة العملاء في غضون 24 ساعة؛ -يتم توفير الإصلاحات المدفوعة بعد فترة الضمان. |
| لا | اسم | مادة | ملاحظات |
| 1 | لوحة | صفيحة فولاذية مدلفنة على البارد | سمك 1.1 مم |
| 2 | لوحة الحمل الحراري | صفيحة فولاذية مدلفنة على البارد | سمك 0.3 مم |
| 3 | نوع الواجهة | 4x G 1/2 واجهة خيط داخلي | |
| 4 | طول المنتج | 400-3000 مم | |
| 5 | عرض المنتج | 300/400/500/600/900 مم |
| لا | اسم المعدة | الموديل | الكمية | الوحدة |
| 1 | آلة تحميل دعامة اللوحة | HJ-0-0 | 1 | مجموعة |
| 2 | آلة تحميل وضغط حلقة قناة المياه | YZJ-0-0 | 1 | مجموعة |
| 3 | آلة الدوران والتجميع 1 | FZJ-0-0 | 1 | مجموعة |
| 4 | آلة لحام تحديد المواقع المسبقة للوحة | DN75-2C | 1 | مجموعة |
| 5 | آلة لحام متعددة البقع للوحة البوابة | 10*DN60-36C | 3 | مجموعة |
| 6 | آلة لحام تحديد المواقع المسبقة لصفائح الحمل الحراري | 2*DN63-4C | 1 | مجموعة |
| 7 | آلة لحام متعددة البقع لصفائح الحمل الحراري البوابة | 4*DN63-16C | 3 | مجموعة |
| 8 | ناقل نقل خط على شكل حرف U | ZJG-0-0 | 1 | مجموعة |
| 9 | آلة لحام درزة مزدوجة الرأس على الجانب الطويل | 2*FVM300-2C | 1 | مجموعة |
| 10 | آلة لحام درزة مزدوجة الرأس على الجانب القصير للبوابة 1 | 2*FVM300-2C | 1 | مجموعة |
| 11 | آلة لحام درزة مزدوجة الرأس على الجانب القصير للبوابة 2 | 2*FVM300-2C | 1 | مجموعة |
| 12 | آلة تنظيف وتشذيب على الجانبين | XBJ-0-0 | 1 | مجموعة |
| 13 | آلة القص | JCJ-0-0 | 1 | مجموعة |
| 14 | آلة قطع القوس رباعي الزوايا | QJJ-0-0 | 1 | مجموعة |
| 15 | آلة الدوران والتجميع 2 | FZJ-0-0 | 1 | مجموعة |
| 16 | آلة لحام أوتوماتيكية ثلاثية الاتجاهات مزدوجة الرأس | 2*MD80-2C | 1 | مجموعة |
| 17 | آلة لحام أوتوماتيكية لخطاف الدعم | 2*MD40-4C | 1 | مجموعة |
| 18 | آلة الكشف التلقائي عن ضيق الهواء بالضغط | JCJ-0-0 | 1 | مجموعة |
| 19 | ناقل التفريغ | SSJ-0-0 | 1 | مجموعة |
| المشروع | المعلمات |
| توزيع الطاقة الإجمالي | 1600 كيلو فولت أمبير (إجمالي الطاقة الفعلية المستخدمة حوالي 1000 كيلو فولت أمبير) |
| ضغط مصدر الغاز | 0.6 ميجا باسكال |
| ضغط مصدر المياه | 0.15 ميجا باسكال ~ 0.30 ميجا باسكال |
| متطلبات مصدر الهواء المضغوط | 1000 لتر/دقيقة |
| إجمالي تدفق المياه | 1200 لتر/دقيقة |
| طول*عرض إشغال المعدات تقريبًا. | 60 م * 10 م |
