تفاصيل المنتج:
|
| قدرة الآلات:: | 120 م/دقيقة | بعد خدمة الضمان: | الدعم الفني للفيديو |
|---|---|---|---|
| الصف التلقائي: | تلقائي | حالة: | جديد |
| الجهد االكهربى: | 220 فولت/380 فولت | الطاقة (ث): | 220-450 كيلو واط |
| اسم: | خط إنتاج مشعاع الألواح الفولاذية الصينية ذو الكفاءة العالية | المكونات الأساسية:: | PLC، المحرك، المحامل، علبة التروس، المحرك، أوعية الضغط، والعتاد، |
| محطة التشكيل بالدرفلة سرعة الدرفلة: 6-14 م/دقيقة مكبس نهاية قابل للتعديل للضغط: مكبس هيدروليكي 315 طن مشفر دوار ومحرك سيرفو لدقة طول/حجم الزعانف آلية التسوية تضمن استواء القطعة الواحدة المادة غير الملفوفة توضع على رف تفريغ 5 أطنان عبر عربة التحميل وتُدحرج إلى صفائح حفرة عازلة اختيارية بناءً على طلب العميل |
محطة القلب والربط سرعة النقل: 5-15 م/دقيقة قلب زعانف المبرد بزاوية 180 درجة جهاز القلب: رف دوار، رف قلب، نظام نقل، جهاز قلب، جهاز دفع، إلخ. الصفائح الأولى تصل إلى الموضع المحدد مسبقًا → تُقلب إلى رف النقل المقابل الصفائح الثانية تصل إلى الموضع المحدد مسبقًا → جهاز الدفع يحركها فوق الصفائح الأولى، ويكمل الربط |
| محطة لحام البقع المزدوجة الرأس مجموعتان من أجهزة ضغط لحام البقع الطاقة: 60 كيلو فولت أمبير بعد القلب والتجميع، تقوم آلة لحام البقع المسبقة بمحاذاة وتثبيت قطع العمل للحام متعدد البقع |

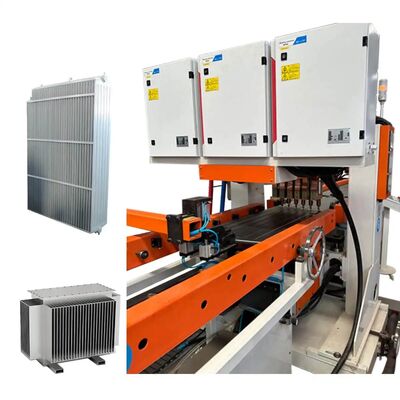

محطة لحام البقع متعددة الرؤوس 12 مجموعة من أجهزة ضغط لحام البقع رأس لحام مزدوج الرأس، 6 نقاط/صف إمدادات طاقة التيار المتردد: 12 مجموعة الطاقة: 12 * 50 كيلو فولت أمبير لحام مزدوج الصف لتحسين الكفاءة |
| محطة لحام الدرزة مزدوجة الجوانب مجموعتان من آلات لحام الدرزة، مرتبة بشكل متماثل 4 مجموعات من رؤوس ضغط لحام الدرزة 2 مجموعات من إمدادات طاقة اللحام متغيرة التردد الطاقة: 2 * 160 كيلو فولت أمبير الضغط الأقصى: 12000 نيوتن آلية نقل تفاضلية سرعة لحام الدرزة: 0-2.8 م/دقيقة |
محطة القص بالدرفلة والتسوية تتكون من صندوق آلة، وجهاز قيادة، وجهاز قص، وآلية سحق الحواف، وآلية تسوية، ونظام تحكم إلكتروني، ونظام هوائي، إلخ. قرص القص بالدرفلة يقطع كلا الجانبين؛ قرص القاطع مصنوع من فولاذ الأدوات السبائكي (مقاوم للصدمات، مقاوم للتآكل، عمر خدمة طويل) سرعة القص بالدرفلة: 2-6 م/دقيقة طاقة القيادة: 4 كيلو واط |
| محطة التثقيب النهائي تتكون من قاعدة، وآلية رفع، وإطار تثقيب، وقالب تثقيب، وأسطوانة تثقيب، وأسطوانة رفع، ومحطة هيدروليكية تستخدم لقص الأطراف السائبة لضمان محاذاة الحواف والاتساق قالب تثقيب بحافة مشطوفة لتقليل قوة التثقيب ضغط آلة التثقيب: 160 طن |
محطة لحام قوس الأرجون النهائي مجموعتان من المعدات، مرتبة بشكل متماثل مجموعة واحدة للحام الطرف الأمامي، ومجموعة واحدة للحام الطرف الخلفي لقطعة العمل 4 مجموعات من إمدادات طاقة لحام قوس الأرجون من باناسونيك نطاق التيار: 5-315 أمبير سرعة اللحام: 300-600 مم/دقيقة |
|
محطة التعبئة على منصات نقالة كمية التخزين لكل رف تعبئة على منصات نقالة: 40 قطعة تباعد المنصات: 45 مم طريقة الإمساك: المشابك الأسطوانية للمادة، يدور الماسك 90 درجة لوضعها على الرف طريقة عمل عربة المواد: حركة متدرجة بالسيرفو، تتحرك إلى الموضع التالي بعد وضع قطعة واحدة، استبدال العربة يدويًا عند امتلاء الرف |
|
آلة تثقيب أنابيب الرأس
تقوم آلة تثقيب الرأس بالفهرسة تلقائيًا لإنشاء ما يصل إلى 40 زوجًا من الفتحات على الأنبوب (بحد أقصى 40 لوحة). يتم قطع الأنبوب بفتحتين مستطيلتين ذات شكل خاص لكل لوحة. يمنع الدعم الداخلي التشوه أثناء التثقيب. زمن الدورة لكل لكمة: ~6 ثوانٍ.
|
تركيب التجميع يساعد تركيب التجميع الأفقي في تجميع ألواح المبردات على أنابيب الرأس. يتم وضع الألواح في تركيب رف في آلة التكديس الآلية ثم في التركيب. يتم تعديل أحد الأطراف يدويًا للطول، بينما يستخدم الطرف الآخر مكبسًا هيدروليكيًا للإمساك والوضع للحام الدبوس. |
طاولة لحام الشفة تم تصميم تركيب التثبيت المثبت على الشفة بالطاقة لمحاذاة حواف التثبيت بدقة على خط مركز المبرد. مع تعديلات تعمل بالطاقة لطول اللوحة وعمق التجميع، فإنه يسمح بإعادة التكوين السريعة لتغييرات الإنتاج. يضمن تحديد موضع محرك السيرفو تجميعات دقيقة. |
طاولة قلب للتجميع واللحام تم تصميم تركيب القلب بالطاقة لقلب عناصر المبرد لتجميع المبرد، بعد لحام أنبوب الرأس من جانب واحد، ثم قلب المبرد للحام جانب آخر. |
تفاصيل المنتج |
الخدمات الفنية |

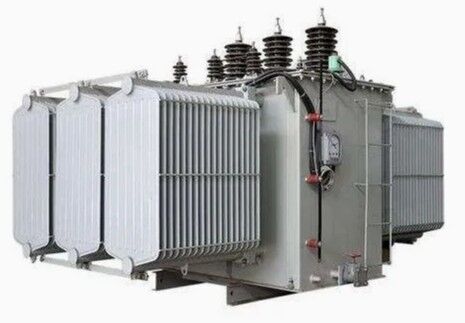

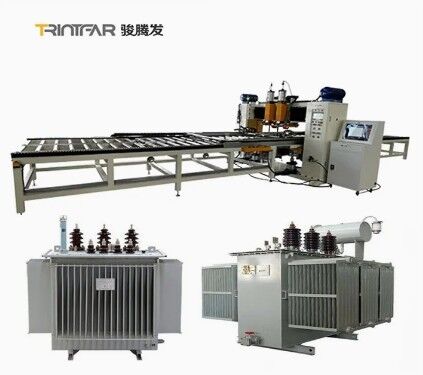

خط إنتاج زعانف المبردات المحولات Trintfar Horse يفي بالمعايير الدولية ويقدم سعرًا أكثر اقتصادًا وتنافسية.
مخطط تخطيط خط إنتاج زعانف المبردات المحولات الأوتوماتيكي بالكامل
|
الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة قبل البيع وبعد البيع مثل التركيب والتكليف والتدريب والصيانة. خدمة ما قبل البيع:قبل توقيع العقد، تزود الشركة العملاء بحلول عملية إنتاجية مختلفة وخدمات استشارية فنية للمعدات. التركيب والتكليف:وفقًا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التركيب الذي يحدده المستخدم في الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع غيار التركيب والتكليف الأساسية، سيقوم مهندس الخدمة الفنية بتركيب الجهاز وتصحيحه للمستخدم للاستخدام، مما يضمن أن بيئة موقع التركيب والتكليف مرتبة ونظيفة ومنظمة. التدريب بعد البيع: تقدم الشركة تدريبًا فنيًا مجانيًا (5 أيام كحد أدنى) في موقع المشتري أو مركز تدريب البائع. تشمل الموضوعات الرئيسية:
صيانة المعدات
|
| لا | الاسم | الموديل | الكمية | وحدة |
| 1 | آلة فك اللفائف الأوتوماتيكية | FJJ-0-0 | 1 | مجموعة |
| 2 | آلة القص بالتشكيل بالدرفلة | CXJ-0-0 | 1 | مجموعة |
| 3 | آلة القلب والتجميع | FZJ-0-0 | 1 | مجموعة |
| 4 | آلة لحام البقع المزدوجة الرأس | DN60-2C | 1 | وحدة |
| 5 | آلة لحام البقع ذات 12 رأسًا | LM-12C | 1 | وحدة |
| 6 | آلة لحام الدرزة مزدوجة الجوانب | 2*FVM160-2C | 1 | وحدة |
| 7 | آلة الدرفلة والتسوية | JPJ-0-0 | 1 | وحدة |
| 8 | آلة التثقيب النهائي | CQJ-0-0 | 1 | وحدة |
| 9 | آلة لحام قوس الأرجون النهائي | YHH-4C | 2 | وحدة |
| 10 | آلة تكديس المنتج النهائي | MDJ-0-0 | 1 | وحدة |
| 11 | رف ناقل | SSJ-0-0 | 10 | وحدة |
| الهوائيات | Airtac |
| التحكم | Mitsubishi أو Siemens |
| أنظمة السيرفو | Yaskawa |
| محامل خطية ومشغلات | THK |
| هيدروليكي | Yuci |
| كهربائي | Siemens |
