تفاصيل المنتج:
|
| قدرة الآلات:: | 120 م/دقيقة | بعد خدمة الضمان: | الدعم الفني للفيديو |
|---|---|---|---|
| الصف التلقائي: | تلقائي | حالة: | جديد |
| الجهد االكهربى: | 220 فولت/380 فولت | الطاقة (ث): | 220-450 كيلو واط |
| اسم: | خط إنتاج مشعاع الألواح الفولاذية الصينية ذو الكفاءة العالية | المكونات الأساسية:: | PLC، المحرك، المحامل، علبة التروس، المحرك، أوعية الضغط، والعتاد، |
| محطة تشكيل المتداول سرعة اللف: 6-14 م/دقيقة ضغط قابل للتعديل نهاية لكمة: مكبس هيدروليكي 315 طن جهاز تشفير دوار ومحرك مؤازر لدقة طول/حجم الزعانف آلية التسوية تضمن تسطيح القطعة الواحدة يتم وضع المواد غير المدرفلة على رف تفريغ سعة 5 طن عبر عربة التحميل وتدحرج إلى صفائح حفرة عازلة اختيارية حسب طلب العميل |
محطة التقليب والانضمام سرعة النقل: 5-15 م/دقيقة تقليب زعانف الرادياتير بمقدار 180 درجة جهاز التقليب: الرف الدوار، رف التقليب، نظام النقل، جهاز التقليب، جهاز الدفع، إلخ. تصل الورقة الأولى إلى موضع الإعداد المسبق ← انقلبت إلى رف النقل المقابل تصل الورقة الثانية إلى الموضع المحدد مسبقًا ← يدفعها الجهاز إلى الورقة الأولى، مما يكمل عملية الربط |
| محطة لحام ما قبل البقعة ذات الرأس المزدوج مجموعتين من أجهزة ضغط اللحام البقعي الطاقة: 60 كيلو فولت أمبير بعد التقليب والتجميع، تقوم آلة اللحام المسبق بمحاذاة وإصلاح قطع العمل للحام متعدد النقاط |

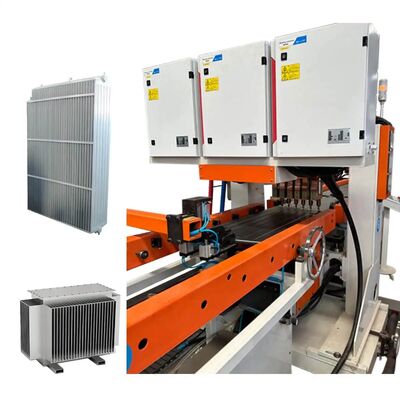

محطة لحام جسرية متعددة النقاط 12 مجموعة من أجهزة ضغط اللحام البقعي رأس لحام مزدوج الرأس، 6 نقاط/صف مصادر طاقة التيار المتردد: 12 مجموعة الطاقة: 12*50 كيلو فولت أمبير لحام مزدوج الصف لتحسين الكفاءة |

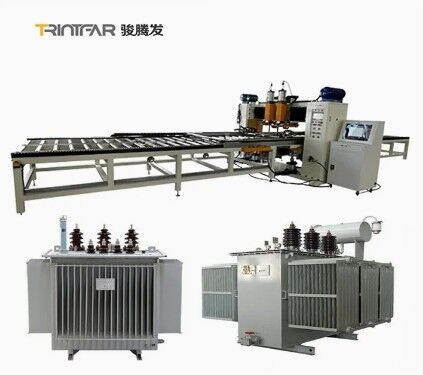

| محطة لحام التماس على الوجهين مجموعتان من آلات لحام التماس، مرتبة بشكل متماثل 4 مجموعات من رؤوس ضغط اللحام مجموعتان من مصادر طاقة اللحام ذات التردد المتغير الطاقة: 2*160 كيلو فولت أمبير أقصى ضغط: 12000 ن آلية النقل التفاضلي سرعة لحام التماس: 0-2.8 م/دقيقة |
محطة القص والتسوية المتداول تتكون من صندوق الآلة، جهاز القيادة، جهاز القص، آلية تكسير الحواف، آلية التسوية، نظام التحكم الإلكتروني، النظام الهوائي، إلخ. قرص القص المتداول يقطع كلا الجانبين. قرص القطع مصنوع من سبائك الفولاذ (مقاوم للصدمات، ومقاوم للاهتراء، وعمر خدمة طويل) سرعة القص المتداول: 2-6 م / دقيقة قوة القيادة: 4 كيلو واط |
| محطة اللكم النهائية تتكون من القاعدة، آلية الرفع، إطار التثقيب، قالب التثقيب، أسطوانة التثقيب، أسطوانة الرفع، والمحطة الهيدروليكية يستخدم لقص الأطراف السائبة لضمان محاذاة الحواف واتساقها قالب التثقيب بحافة مشطوفة لتقليل قوة التثقيب ضغط آلة التثقيب: 160 طن |
نهاية محطة لحام قوس الأرجون مجموعتان من المعدات، مرتبة بشكل متماثل مجموعة واحدة للحام الواجهة الأمامية، ومجموعة واحدة للحام النهاية الخلفية لقطعة العمل 4 مجموعات من إمدادات الطاقة للحام بقوس الأرجون من باناسونيك النطاق الحالي: 5-315 أ سرعة اللحام: 300-600 مم/دقيقة |
|
محطة البليت كمية التخزين لكل رف منصة نقالة: 40 قطعة تباعد البليت: 45 ملم طريقة الإمساك: مادة مشابك أسطوانية، يدور المقبض بزاوية 90 درجة لوضعه على الرف طريقة عمل عربة المواد: حركة خطوة مؤازرة، تنتقل إلى الموضع التالي بعد وضع قطعة واحدة، استبدال العربة يدويًا عندما يكون الرف ممتلئًا |
|
آلة ثقب الأنابيب الرأسية
تقوم آلة تثقيب الرأس تلقائيًا بفهرسة ما يصل إلى 40 زوجًا من الفتحات على الأنبوب (40 لوحة كحد أقصى). يتم قطع الأنبوب بفتحتين مستطيلتين على شكل خاص لكل لوحة. الدعم الداخلي يمنع التشوه أثناء التثقيب. وقت الدورة لكل لكمة: ~6 ثواني.
|
تركيبات الجمعية تساعد تركيبات التجميع الأفقية في تجميع ألواح الرادياتير على الأنابيب الرأسية. يتم وضع الألواح في حامل مثبت في آلة التكديس الآلية ثم في التركيب. يتم تعديل أحد الطرفين يدويًا من حيث الطول، بينما يستخدم الطرف الآخر مكبسًا هيدروليكيًا لتثبيت اللحام ووضعه. |
طاولة لحام شفة تم تصميم أداة تثبيت الحافة التي تعمل بالطاقة لمحاذاة حواف التثبيت بدقة على خط مركز الرادياتير. بفضل التعديلات الآلية لطول اللوحة وعمق التجميع، فإنها تسمح بإعادة التكوين السريع لتغييرات الإنتاج. يضمن وضع المحرك المؤازر تجميعات دقيقة. |
اقلب الطاولة لتجميع اللحام تم تصميم أداة الدوران الكهربائية لتدوير عناصر الرادياتير الخاصة بمجموعة الرادياتير، بعد لحام الأنبوب الرأسي من جانب واحد، ثم تدوير الرادياتير لحام جانب آخر. |
تفاصيل المنتج |
الخدمات الفنية |

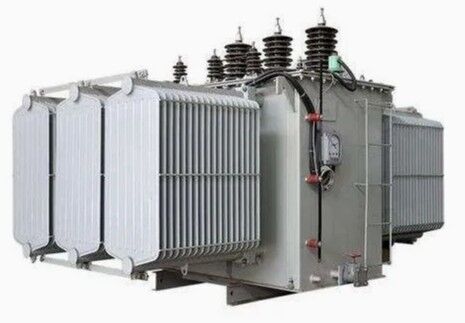

يلبي خط إنتاج زعانف المبرد Trintfar Horse المحولات المعايير الدولية ويقدم سعرًا أكثر اقتصادا وتنافسية.
رسم تخطيطي لخط إنتاج زعانف المبرد للمحول الأوتوماتيكي بالكامل
|
الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة لما قبل البيع وما بعد البيع مثل التركيب والتشغيل والتدريب والصيانة. خدمة ما قبل البيع:قبل توقيع العقد، توفر الشركة للعملاء حلول عمليات الإنتاج المتنوعة وخدمات الاستشارات الفنية للمعدات. التثبيت والتشغيل:وفقا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التثبيت المحدد من قبل المستخدم خلال الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع الغيار الأساسية للتركيب والتشغيل، سيقوم مهندس الخدمة الفنية بتثبيت وتصحيح الماكينة ليستخدمها المستخدم، مما يضمن أن بيئة موقع التثبيت والتشغيل أنيقة ونظيفة ومنظمة. التدريب بعد البيع: تقدم الشركة تدريب فني مجاني (5 أيام على الأقل) في موقع المشتري أو مركز تدريب البائع. تشمل المواضيع الرئيسية ما يلي:
صيانة المعدات
|
| لا | اسم | نموذج | الكمية | وحدة |
| 1 | آلة التفكيك الأوتوماتيكية | فجج-0-0 | 1 | تعيين |
| 2 | المتداول تشكيل آلة القص | CXJ-0-0 | 1 | تعيين |
| 3 | آلة الخراطة والتجميع | فزج-0-0 | 1 | تعيين |
| 4 | آلة لحام ما قبل البقعة ذات رأسين | DN60-2C | 1 | وحدة |
| 5 | آلة لحام البقعة العملاقة ذات 12 رأس | إل إم-12سي | 1 | وحدة |
| 6 | ماكينة لحام التماس على الوجهين | 2*FVM160-2C | 1 | وحدة |
| 7 | ماكينة اللف والتسوية | JPJ-0-0 | 1 | وحدة |
| 8 | آلة تثقيب النهاية | CQJ-0-0 | 1 | وحدة |
| 9 | نهاية آلة لحام قوس الأرجون | YHH-4C | 2 | وحدة |
| 10 | ماكينة تكديس المنتجات النهائية | إم دي جي-0-0 | 1 | وحدة |
| 11 | رف الناقل | SSJ-0-0 | 10 | وحدة |
| علم الخصائص الميكانيكية | إيرتاك |
| يتحكم | ميتسوبيشي أو سيمنز |
| أنظمة سيرفو | ياسكاوا |
| المحامل الخطية والمحركات | ثك |
| هيدروليكي | يوشي |
| كهربائي | سيمنز |
