تفاصيل المنتج:
|
| Product name: | Fully Automatic Transformer Radiator Fin Production Line | Capacity config: | 60 pcs/h (based on 2m products) |
|---|---|---|---|
| Panel length ranges: | 1000mm to 4500mm | Equipment area: | 65m *6.5m*2m(L*W*H) |
| The available sizes: | 320, 460, 480, 520, and 535, | Equipment power distribution: | 330KVA |
| إبراز: | خط إنتاج ذراع المشعّل,خط إنتاج ذراع المحول الآلي,60 قطعة / ساعة محول خط إنتاج راديتور,Automatic Transformer Radiator Fin Production Line,60pcs/h Transformer Radiator Fin Production Line |
||

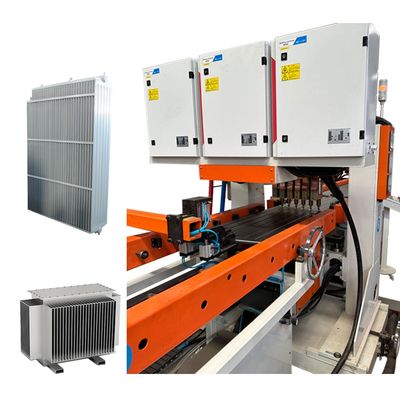

خط إنتاج الناقل التلقائي بالكامل
يتكون الخط بأكمله من مكشوف أوتوماتيكي، سابقة لفة، منصة التحول، محاميات نقطة متعددة، آلة لحام الخياطة الجانبية، آلة لحام الرأس، آلة قشر الجانب، آلة قطع الرأس،و طاولة الإرسال، من بين أمور أخرى
الأحجام المتاحة هي 320، 460، 480، 520، و535، أو يمكن تصميمها حسب الطلبات الخاصة بالعميل.
يتراوح طول اللوحة من 1000 ملم إلى 4500 ملم. الخط بأكمله آلي بالكامل ، مما يضمن جودة منتج عالية وأداء رفيع المستوى يلبي المعايير العالمية.
تدفق العمل:التفريغ→تشكيل اللف → الصحافة الهيدروليكية→ التحول → لحام متعدد النقاط→ لحام الخياطة الجانبية → لحام الرأس → قشر الجانب → قطع الرأس → المنتج النهائي → آلة تراكم ألواح تلقائية

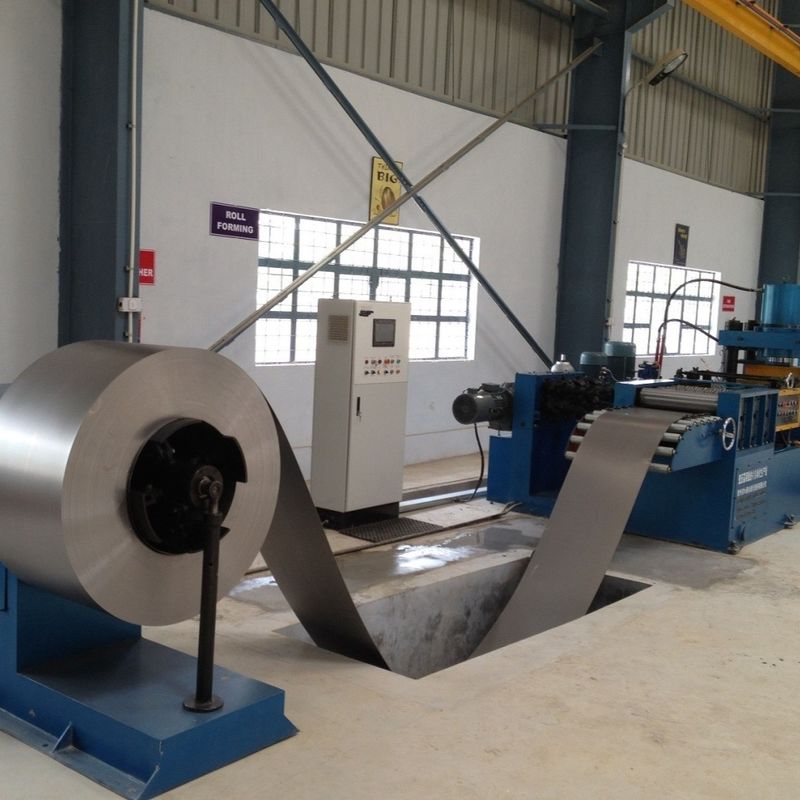

محطة التشكيل المتحركة
سرعة التدحرج: 6-14 م/دقيقة
ضغط قابل للتعديل
ضربة نهاية: مطبخ هيدروليكي يبلغ وزنه 315 طناً
محرك تشفير دواري ومحرك خدمة لدقة الطول / حجم الزعانف
آلية التسوية تضمن مسطحة قطعة واحدة
المواد غير المطوية التي يتم وضعها على رف تفريغ 5 أطنان عبر عربة التحميل ويتم طيها في أوراق
حفرة عازلة اختيارية لكل طلب من العملاء
محطة التحول والاتصال
سرعة النقل: 5-15 م/دقيقة
180 درجة للدبابيس المبردة
جهاز التدحرج: رف الدوران، رف التدحرج، نظام النقل، جهاز التدحرج، جهاز الدفع، الخ.
الشريحة الأولى تصل إلى الموقف المحدد مسبقًا → مقلوبة إلى رف النقل المعاكس
الشريحة الثانية تصل إلى الموقف المحدد مسبقا → جهاز الدفع يحركها على الشريحة الأولى، وإكمال التوصيل
محطة لحام قبل النقطة ذات الرأس المزدوج
مجموعتان من أجهزة الضغط لحام نقطة
الطاقة: 60 KVA

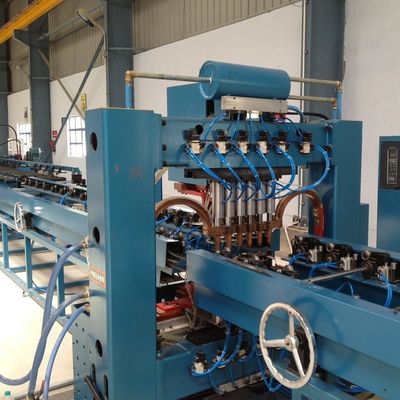

بعد الانقلاب والتجميع، آلة لحام قبل النقطة تحدد وتثبيت قطع العمل لحام متعددة النقاط
12 مجموعة من أجهزة الضغط لحام بقعة
رأس اللحام ذو الرأس المزدوج، 6 نقاط في الصف
مصادر الطاقة المتغيرة: 12 مجموعة
الطاقة: 12 * 50 KVA
لحام صفين لتحسين الكفاءة

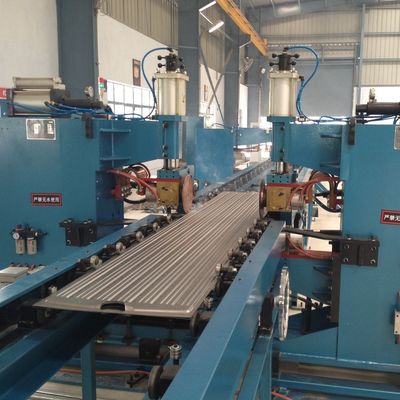

2 مجموعات من آلات لحام الخياطة، مرتبة بشكل متماثل
4 مجموعات من رؤوس الضغط لحام الخياطة
مجموعتان من مصادر الطاقة لحام متغير التردد
الطاقة: 2 * 160 KVA
ضغط أقصى: 12000 ن
آلية النقل التفاضلية
سرعة لحام الخيط: 0-2.8 م/دقيقة
تتكون من صندوق آلة، جهاز محرك، جهاز قشر، آلية كسارة الحافة، آلية التسوية، نظام التحكم الإلكتروني، النظام الهوائي، الخ
قرص القطع المتحرك يقطع كلا الجانبين؛ قرص القطع مصنوع من الصلب الأداة سبيكة (مقاومة للصدمات، مقاومة للاستعمال، حياة طويلة)
سرعة القص: 2-6 م/دقيقة
قوة القيادة: 4 كيلوواط
تتكون من قاعدة، آلية رفع، إطار إبرة، إبرة إبرة، أسطوانة إبرة، أسطوانة رفع، ومحطة هيدروليكية
تستخدم للقص الأطراف الفارغة لضمان محاذاة الحافة والاتساق
ضرب الميت مع حافة محفوفة للحد من قوة الضرب
ضغط آلة الخرق: 160 طن
مجموعتان من المعدات ، مرتبة بشكل متماثل
1 مجموعة لحام الطرف الأمامي، 1 مجموعة لحام الطرف الخلفي للقطعة
4 مجموعات من مصادر الطاقة لحام قوس الأرجون Panasonic
نطاق التيار: 5-315 A
سرعة اللحام: 300-600 مم/دقيقة
كمية التخزين لكل رف للتعبئة: 40 قطعة
مساحة الفراغ بين الحافلات: 45 ملم
طريقة التمسك: مواد مشبك الأسطوانة، يدور المقبض 90 درجة لوضعها على الرف
طريقة عمل عربة المواد: حركة تدريجية الخدمة ، تتحرك إلى الموقف التالي بعد وضع قطعة واحدة ، استبدال عربة يدوية عندما يكون الرف ممتلئًا
