تفاصيل المنتج:
|
| Power: | 12 * 50 KVA | AC power supplies: | 12 sets |
|---|---|---|---|
| Seam welding speed: | 0-2.8 m/min | Grabbing method: | Cylinder clamps material, gripper turns 90° to place on rack |
| Material cart working method: | Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full | ||
| إبراز: | 12 * 50 KVA محول خط إنتاج راديتور فين,خط إنتاج الناقل التلقائي بالكامل,Fully Automatic Transformer Radiator Fin Production Line |
||

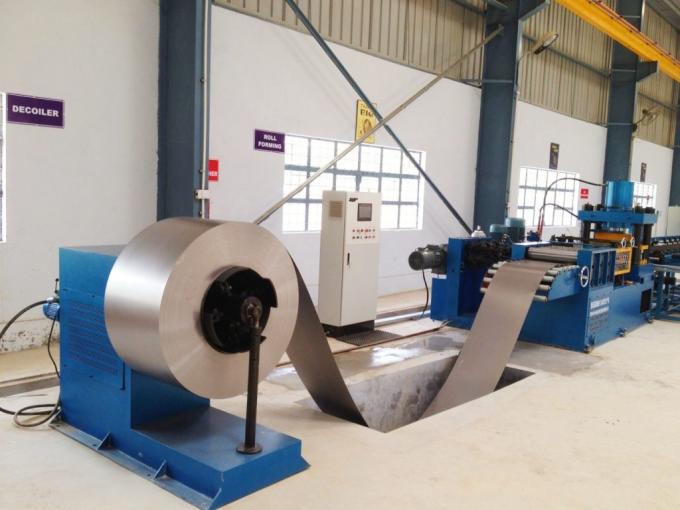

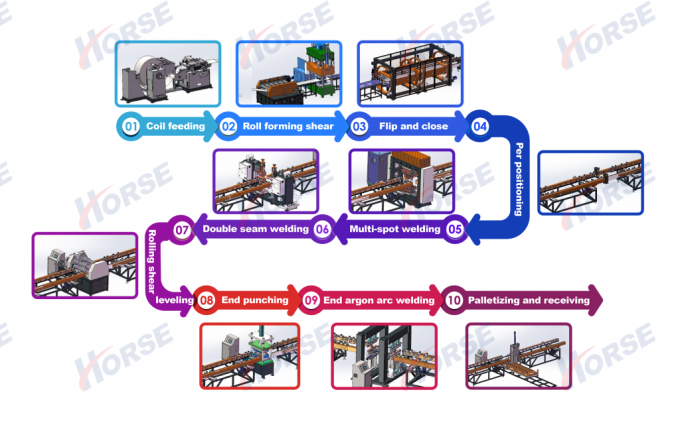

سير العمل:إزالة الملفات→ تشكيل الأدوات→ الضغط الهيدروليكي→ التحول → لحام متعدد النقاط→ لحام الخياطة الجانبية → لحام الرأس → قشر الجانبية → قطع الرأس → المنتج النهائي → آلة تراكم ألواح تلقائية

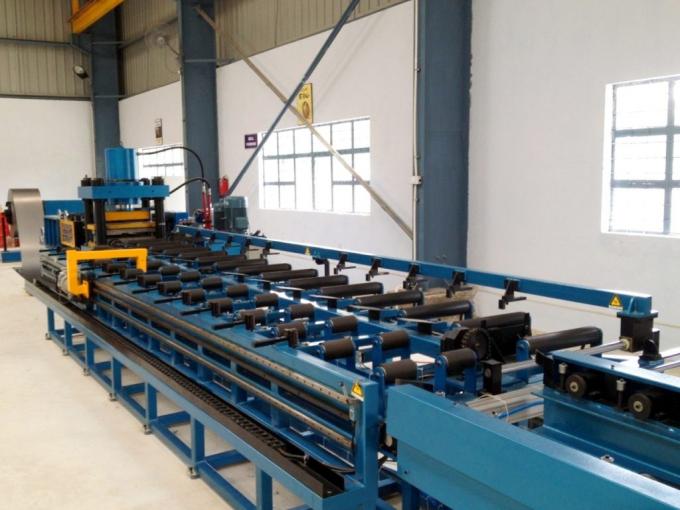

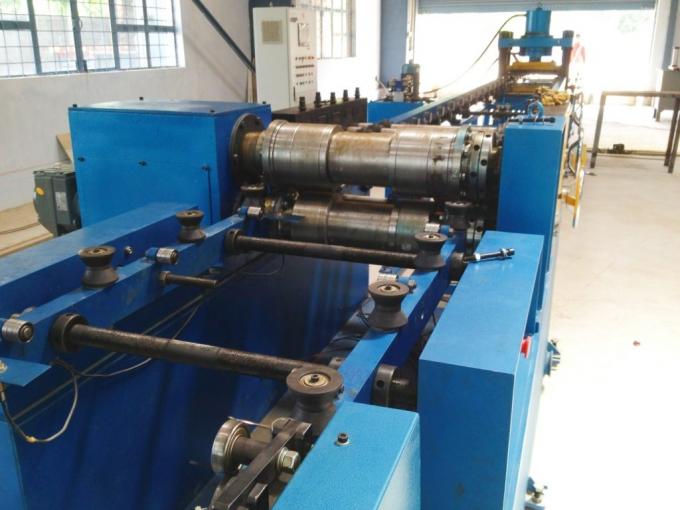

سرعة التدحرج: 6-14 م/دقيقة
ضغط قابل للتعديل
ضربة نهاية: مطبخ هيدروليكي يبلغ وزنه 315 طناً
محرك تشفير دواري ومحرك خدمة لدقة الطول / حجم الزعانف
آلية التسوية تضمن مسطحة قطعة واحدة
المواد غير المطوية التي يتم وضعها على رف تفريغ 5 أطنان عبر عربة التحميل ويتم طيها في أوراق
حفرة عازلة اختيارية لكل طلب من العملاء
سرعة النقل: 5-15 م/دقيقة
180 درجة للدبابيس المبردة
جهاز التدحرج: رف الدوران، رف التدحرج، نظام النقل، جهاز التدحرج، جهاز الدفع، الخ.
الشريحة الأولى تصل إلى الموقف المحدد مسبقًا → مقلوبة إلى رف النقل المعاكس
الشريحة الثانية تصل إلى الموقف المحدد مسبقا → جهاز الدفع يحركها على الشريحة الأولى، وإكمال التوصيل
مجموعتان من أجهزة الضغط لحام نقطة
الطاقة: 60 KVA
بعد الانقلاب والتجميع، آلة لحام قبل النقطة تحدد وتثبيت قطع العمل لحام متعددة النقاط

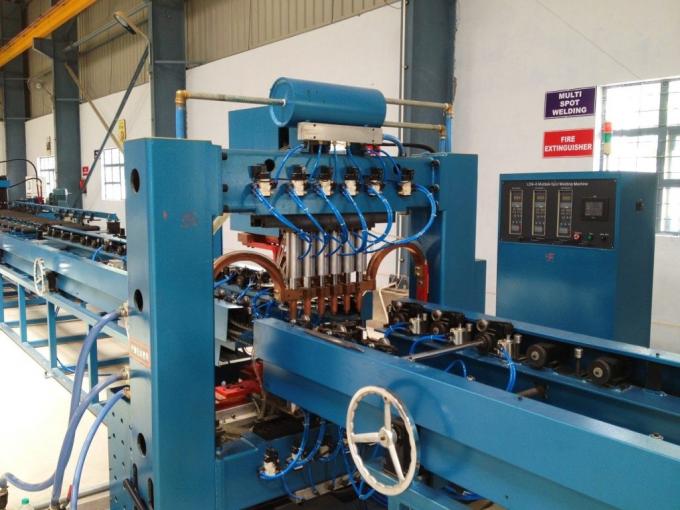

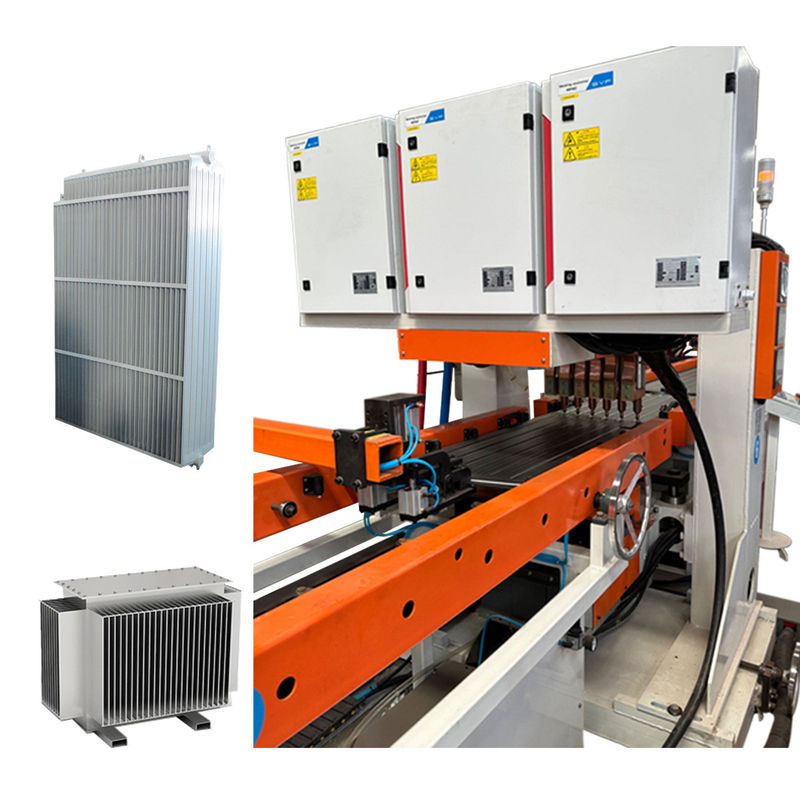

12 مجموعة من أجهزة الضغط لحام بقعة
رأس اللحام ذو الرأس المزدوج، 6 نقاط في الصف
مصادر الطاقة المتغيرة: 12 مجموعة
الطاقة: 12 * 50 KVA
لحام صفين لتحسين الكفاءة

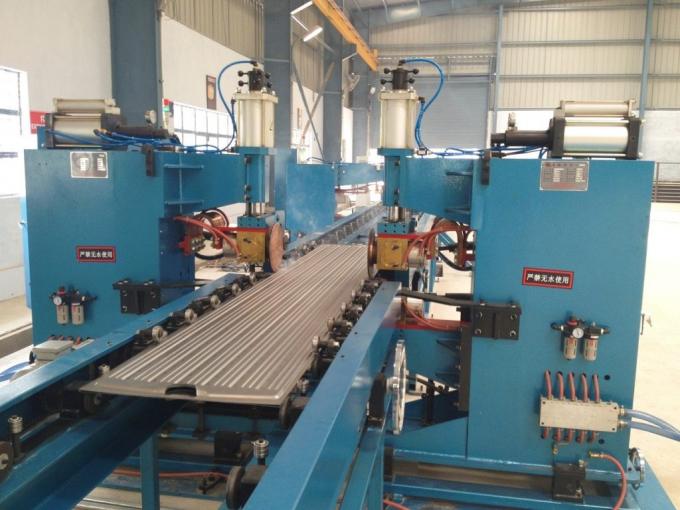

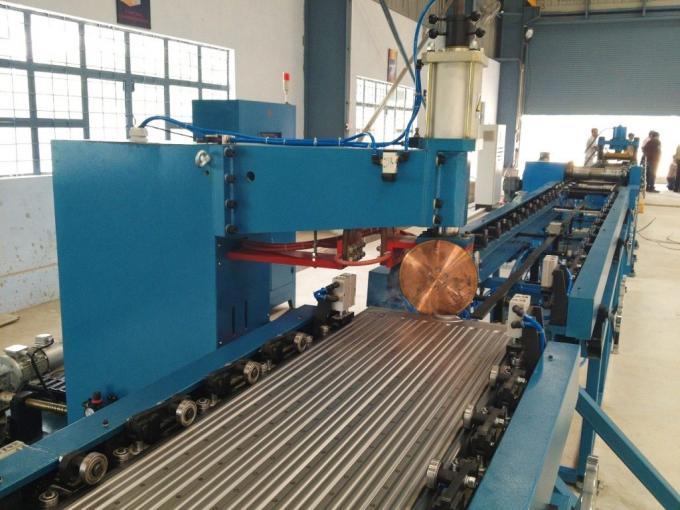

2 مجموعات من آلات لحام الخياطة، مرتبة بشكل متماثل
4 مجموعات من رؤوس الضغط لحام الخياطة
مجموعتان من مصادر الطاقة لحام متغير التردد
الطاقة: 2 * 160 KVA
ضغط أقصى: 12000 ن
آلية النقل التفاضلية
سرعة لحام الخيط: 0-2.8 م/دقيقة
تتكون من صندوق آلة، جهاز محرك، جهاز قشر، آلية كسارة الحافة، آلية التسوية، نظام التحكم الإلكتروني، النظام الهوائي، الخ
قرص القطع المتحرك يقطع كلا الجانبين؛ قرص القطع مصنوع من الصلب الأداة سبيكة (مقاومة للصدمات، مقاومة للاستعمال، حياة طويلة)
سرعة القص: 2-6 م/دقيقة
قوة القيادة: 4 كيلوواط
تتكون من قاعدة، آلية رفع، إطار إبرة، إبرة إبرة، أسطوانة إبرة، أسطوانة رفع، ومحطة هيدروليكية
تستخدم للقص الأطراف الفارغة لضمان محاذاة الحافة والاتساق
ضرب الميت مع حافة محفوفة للحد من قوة الضرب
ضغط آلة الخرق: 160 طن
مجموعتان من المعدات ، مرتبة بشكل متماثل
1 مجموعة لحام الطرف الأمامي، 1 مجموعة لحام الطرف الخلفي للقطعة
4 مجموعات من مصادر الطاقة لحام قوس الأرجون Panasonic
نطاق التيار: 5-315 A
سرعة اللحام: 300-600 مم/دقيقة

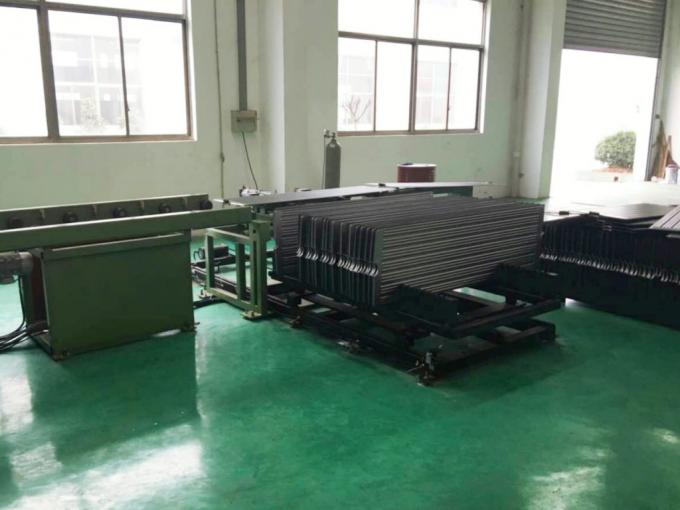

كمية التخزين لكل رف للتعبئة: 40 قطعة
مساحة الفراغ بين الحافلات: 45 ملم
طريقة التمسك: مواد مشبك الأسطوانة، يدور المقبض 90 درجة لوضعها على الرف
طريقة عمل عربة المواد: حركة تدريجية الخدمة ، تتحرك إلى الموقف التالي بعد وضع قطعة واحدة ، استبدال عربة يدوية عندما يكون الرف ممتلئًا
تقوم آلة إبرة الرأس بالتحديد تلقائيًا لإنشاء ما يصل إلى 40 زوجًا من الفتحات على أنبوب (حد أقصى 40 لوحة). يتم قطع الأنابيب بفتحتين مستطيلتين على شكل خاص لكل لوحة.الدعم الداخلي يمنع التشوه أثناء الخرقوقت الدورة لكل لكمة: 6 ثواني
يساعد جهاز التجميع الأفقي في تجميع ألواح المبردات إلى أنابيب الرأس. يتم وضع اللوحات في جهاز رف في آلة التراكم الآلي ثم في الجهاز.يتم ضبط نهاية واحدة يدويًا للطول، في حين أن الطرف الآخر يستخدم الصحافة الهيدروليكية للحفاظ على وضع لحام الجهاز.
تم تصميم الجهاز القائم على القيادة للشريحة لتحديد تحديد الجهاز القائم على الشريحة الوسطى للمبرديسمح بإعادة التكوين بسرعة لتغييرات الإنتاجتحديد موقع محرك الخدمة يضمن تجميعات دقيقة.

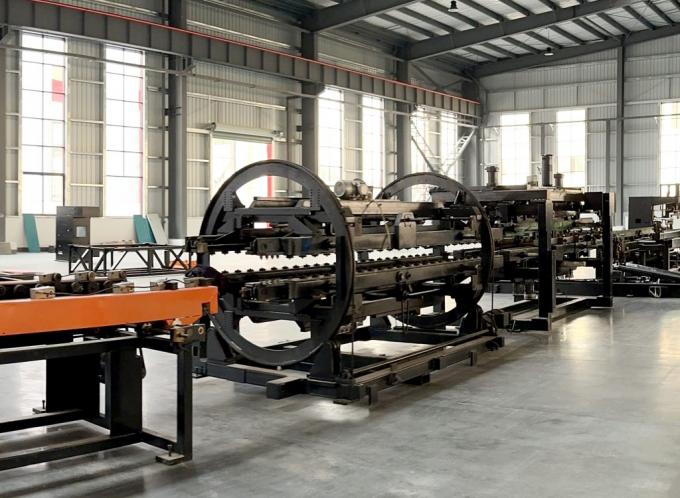

مصمم مصباح الدوران المزود بالطاقة لتدوير عناصر المشعع لجمعية المشعع ، بعد لحام أنبوب الرأس من جانب واحد ، ثم تدوير المشعع لحام الجانب الآخر.
خط إنتاج Trintfar Horse Transformer Radiator Fin يلبي المعايير الدولية ويوفر سعر أكثر اقتصادية وتنافسية.
| لا.. | الاسم | النموذج | كمية | الوحدة |
| 1 | آلة إزالة الأدوات الآلية | (ف.ج.ج.-0-0) | 1 | تم تعيين |
| 2 | أجهزة القص الصناعية | CXJ-0-0 | 1 | تم تعيين |
| 3 | آلة للتحويل والتجميع | FZJ-0-0 | 1 | تم تعيين |
| 4 | آلة لحام مكشوفة مزدوجة الرأس | DN60-2C | 1 | الوحدة |
| 5 | آلة لحام نقطة ذات 12 رأساً | LM-12C | 1 | الوحدة |
| 6 | آلة لحام خياطة مزدوجة الجانب | 2*FVM160-2C | 1 | الوحدة |
| 7 | آلة للتدحرج والتسوية | جيه بي جيه 0-0 | 1 | الوحدة |
| 8 | آلة إبرة نهاية | CQJ-0-0 | 1 | الوحدة |
| 9 | آلة لحام قوس الأرجون النهائي | YHH-4C | 2 | الوحدة |
| 10 | آلة تكوين المنتجات النهائية | MDJ-0-0 | 1 | الوحدة |
| 11 | رف النقل | (إس إس جيه 0-0) | 10 | الوحدة |
| المواد المضغوطة | هجوم جوي |
| التحكم | (ميتسوبيشي) أو (سيمنز) |
| أنظمة الخدمة | ياسكاوا |
| محامل خطية ومحركات | THK |
| الهيدروليكية | يوتشي |
| الكهرباء | (شنايدر) ، (سيمنز) |
