تفاصيل المنتج:
|
| Rhythm: | Non Flow Production Line | Production Scope: | Product Line |
|---|---|---|---|
| إصدار الشهادات: | ISO, CE, ABS | After-sales Service: | 1 Year Warranty |
| Specification: | other | Origin: | China |
| إبراز: | خط إنتاج قناة التحكم في جهاز التحكم بالتحكم بالتحكم بالتحكم,خط إنتاج رذاذ متعدد الرؤوس,خط إنتاج قناة التحكم في جهاز التحكم بالتحكم بالتحكم بالتحكم,Multi Head Radiator Fin Production Line,PLC Control Radiator Fin Production Line |
||

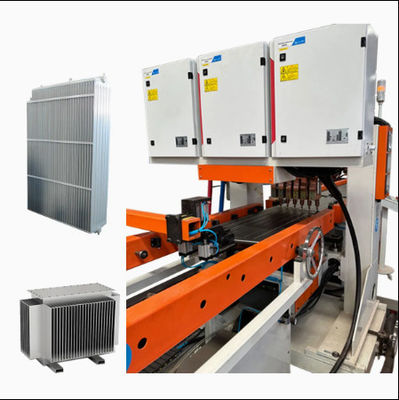

يحتوي خط إنتاج رادياتور لوحات الفولاذ على أتمتة عالية مع محركات سيرفو، التحكم في PLC، لحام بقعة البوابة متعددة الرؤوس، وأجهزة لحام الخيط المتوسطة التردد الطولية / العرضية.يشمل تحميل / تفريغ تلقائي، وضع اللحام الموقع، وتغليف حافة اللحام الخيط، وضمان إنتاج فعال ومستقر. مثالية للإنتاج الجماعي لبرادياتورات اللوحة.

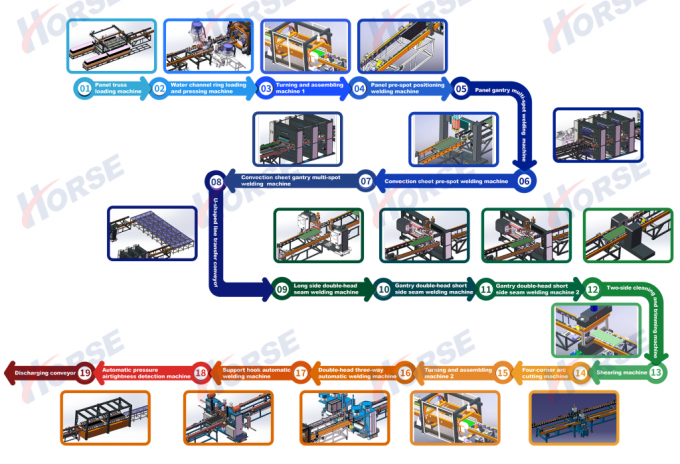

سير العمل:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
| المنتجات الرئيسية: | آلة لحام نقطة,آلة لحام المؤخرة,آلة لحام بالليزر,آلة لحام الخياطة,... | |
| العنوان: | المبنى 8، رقم 889، طريق غينان، منطقة سونغجيانغ، شنغهاي، الصين | |
| الأسواق الرئيسية: | أمريكا الشمالية وجنوب شرق آسيا والشرق الأوسط | |
| الشروط التجارية الدولية ((Incoterms): | غيرها | |
| شروط الدفع: | LC، T/T، ويسترن يونيون، دفع مبلغ صغير | |
| متوسط وقت التنفيذ: | وقت التنفيذ في موسم الذروة: شهر واحد فترة التنفيذ خارج الموسم: شهر واحد |
تحميل يدوي للمواد المتراصمة على عربات منصة التغذية باستخدام عربة الظهور ، مع وضعين لوضع المواد على كل جانب.
يلتقط عقدة الدرع تلقائيًا المواد من جانبي عربة اللوحات ويضعها على خط النقل.
آلية تحديد الموقع المركزية تحدد اللوحة على الناقل.
الآلية التي تعمل بمحرك الخدمة تحرك اللوحة إلى آلة لحام الموقع المسبق لحام الموقع على كلا الجانبين.
حلقة المياه تستخدم صفيحة تهتز مع نظام مسار مزدوج
رأسين للضغط على كل جانب تضغط على حلقات المياه على الجانبين الأمامي والخلفي.
نقل المواد يستخدم تغذية عجلة تعمل بالطاقة.
التحول السريع والدقيق.
سلاسل عالية الجودة للنقل؛ محرك تخفيض 400 واط كمحرك.
محرك تخفيض العجلات مع مستشعر لموقع الدوران الدقيق.
التحكم التلقائي، لا تدخل يدوي.
يتكون من جسم الدوران، جهاز التحميل، وحدة التحكم الكهربائية، ونظام التشغيل، وسور السلامة.ونقل المواد الفعال بين العمليات.
تتدفق اللوحة تلقائيًا إلى موقف وقف اللحام على رف الناقل ، وبدأ اللحامون على الجانبين في اللحام المسبق.
يجب أن يكون الحركة قبل نقطة لصف واحد فقط
يستخدم مجموعة واحدة من إمدادات الطاقة المتغيرة DN75
3 آلات لحام متعددة النقاط للحام
كل وحدة لديها 18 مجموعة من مفاصل لحام الأسطوانات.
مصدر طاقة لحام التيار المتردد لحام صف واحد من مفاصل اللحام في كل مرة.
سرعة عالية ربط سيرفو stepper تغذية العقدة إلى الأمام لتزويد لوحة قناة المياه.
ورقة الحمل اليدوي على دليل الأدوات على الانترنت.
التلحيم يتم باستخدام آلة لحام مسبقة بقعة ذات 4 رؤوس.
المواد التي يتم دفعها يدويًا إلى الصف الأول من المواقف المحددة مسبقًا لحام.
المعدات تتحول تلقائيًا لمواقع اللحام المتبقية.
المسار المحدد مسبقاً: تتبع ورقة الحملة المسار المحدد مسبقاً في دليل الأدوات.
لحام الجانتري المزدوج: 2 محاميات متعددة النقاط.
المفاصل الهوائية: 16 مجموعة لكل وحدة
إمدادات الطاقة المتغيرة: التيار المتردد والجانب الواحد لحام الصف.
الحامل الخادم: سريعة عالية servo stepper تغذية العقدة لوحة قناة المياه.
استخدم رف ناقل المواد لتحويل المواد في تخطيط على شكل U.
كفاءة الفضاء: U-شكل توفر المساحة، وتحسين العملية.
سهولة التشغيل: نطاق عمل أصغر، مريح، يقلل من كثافة.
لحام متزامن: لحام كلا الجانبين الطويلين في وقت واحد.
إمدادات الطاقة: 300KVA التيار المتردد المتوسط لحام مستقر طويل الأمد.
استخدم مصدر الطاقة لللحام المتردد المتردد لضمان لحام مستقر للغاية لفترة طويلة.
تنظيف وتقطيع المنتجات المطاوعة الطويلة
عملية القطع: أداء قطع المواد المطلوبة.
مادة القطعشفرة فولاذية بيضاء
طريقة القطعالقطع بالمقص
تشكيل الزاوية: قطع الزوايا الحادة لتشكيل حواف مستديرة.
مادة القطعفولاذ أبيض
طريقة القطعالجهاز الهيدروليكي
قوة اللحاممصدر الطاقة المتوسط التردد MD80.
تدفق المواد: قنوات مزدوجة الجانب للربط والتحويل.
طريقة النقل: لوحة سلسلة لنقل المواد في ثلاثة اتجاهات.
التغذية الآلية: وضع العقدة واللحام للعمل الدقيق.
قوة اللحاممصدر الطاقة المتوسط التردد MD40
طريقة التغذية: التراص من نوع العقدة لتغذية المواد.
تحميل: يضع العقدة الهوائية المواد في وضعية اللحام.
ضغط الاختبار10 بار.
طريقة الاختبار: اختبار الضغط التلقائي في خزان الماء.
| لا | الاسم | المواد | الملاحظات |
| 1 | لوحة | صفيحات الفولاذ المطاطية باردة | 1سمك 1 ملم |
| 2 | صفيحة الحمل | صفيحات الفولاذ المطاطية باردة | 0سمك 3 ملم |
| 3 | نوع الواجهة | 4x G 1/2 واجهة خيوط داخلية | |
| 4 | طول المنتج | 400-3000 ملم | |
| 5 | عرض المنتج | 300/400/500/600/900ملم |
| لا | اسم المعدات | النموذج | كمية | الوحدة |
| 1 | آلة تحميل أجزاء من الألواح | HJ-0-0 | 1 | مجموعة |
| 2 | آلة تحميل وضغط حلقات قنوات المياه | YZJ-0-0 | 1 | مجموعة |
| 3 | آلة التحويل والتجميع 1 | FZJ-0-0 | 1 | مجموعة |
| 4 | آلة لحام تحديد المواقع قبل اللوحة | DN75-2C | 1 | مجموعة |
| 5 | آلة لحام متعددة النقاط للوحات | 10*DN60-36C | 3 | مجموعة |
| 6 | آلة لحام الألواح قبل نقطة بالتحريك | 2*DN63-4C | 1 | مجموعة |
| 7 | آلة لحام متعددة النقاط للصفائح الحرارية | 4*DN63-16C | 3 | مجموعة |
| 8 | ناقل نقل خطي على شكل U | ZJG-0-0 | 1 | مجموعة |
| 9 | آلة لحام خيط مزدوج الجانب الطويل | 2*FVM300-2C | 1 | مجموعة |
| 10 | آلة لحام الجانب القصير ذات الرأس المزدوج 1 | 2*FVM300-2C | 1 | مجموعة |
| 11 | آلة لحام خياطة جانبية قصيرة ذات الرأس المزدوج 2 | 2*FVM300-2C | 1 | مجموعة |
| 12 | آلة تنظيف وتقليص مزدوجة الجانبين | XBJ-0-0 | 1 | مجموعة |
| 13 | آلة القص | JCJ-0-0 | 1 | مجموعة |
| 14 | آلة قطع القوس ذات الأربعة زوايا | (كيو جيه جيه 0-0) | 1 | مجموعة |
| 15 | آلة التحويل والتجميع 2 | FZJ-0-0 | 1 | مجموعة |
| 16 | آلة لحام أوتوماتيكية ذات رأس مزدوج وثلاثة طرق | 2*MD80-2C | 1 | مجموعة |
| 17 | آلة لحام أوتوماتيكية ذات خطاف دعم | 2*MD40-4C | 1 | مجموعة |
| 18 | آلة الكشف الآلي عن ضغط الصمود | JCJ-0-0 | 1 | مجموعة |
| 19 | ناقل التفريغ | (إس إس جيه 0-0) | 1 | مجموعة |
| المشروع | المعلمات |
| توزيع الطاقة الإجمالي | 1600KVA (القوة الإجمالية المستخدمة فعلياً حوالي 1000KVA) |
| ضغط مصدر الغاز | 0.6MPa |
| ضغط مصدر الماء | 0.15MPa~0.30MPa |
| متطلبات مصدر الهواء المضغوط | 1000 لتر/دقيقة |
| مجموع تدفق المياه | 1200 لتر/دقيقة |
| طول المعدات*عرضها تقريباً | 60 متر × 10 متر |
