تفاصيل المنتج:
|
| تكوين السعة: | 60 قطعة/ساعة (استنادًا إلى منتجات 2M) | العاملين: | 1 شخص |
|---|---|---|---|
| منطقة المعدات: | 65m*6.5m*2m (l*w*h) | توزيع طاقة المعدات: | 330 كيلو فولت أمبير |
 |

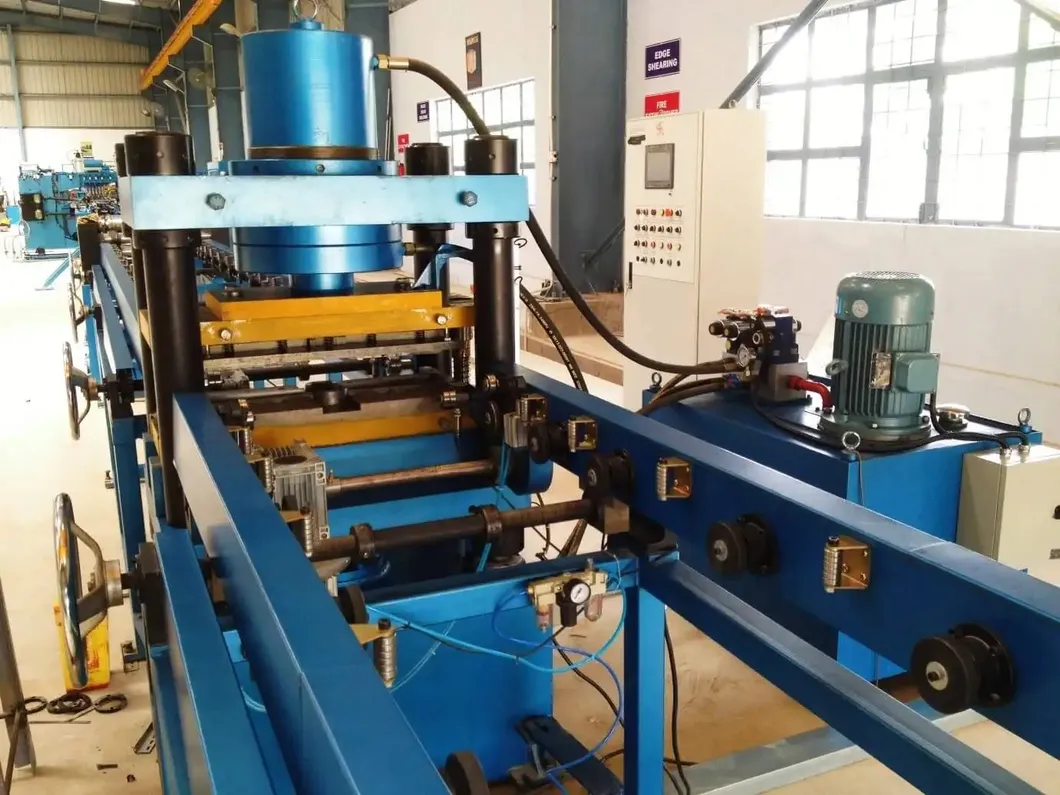

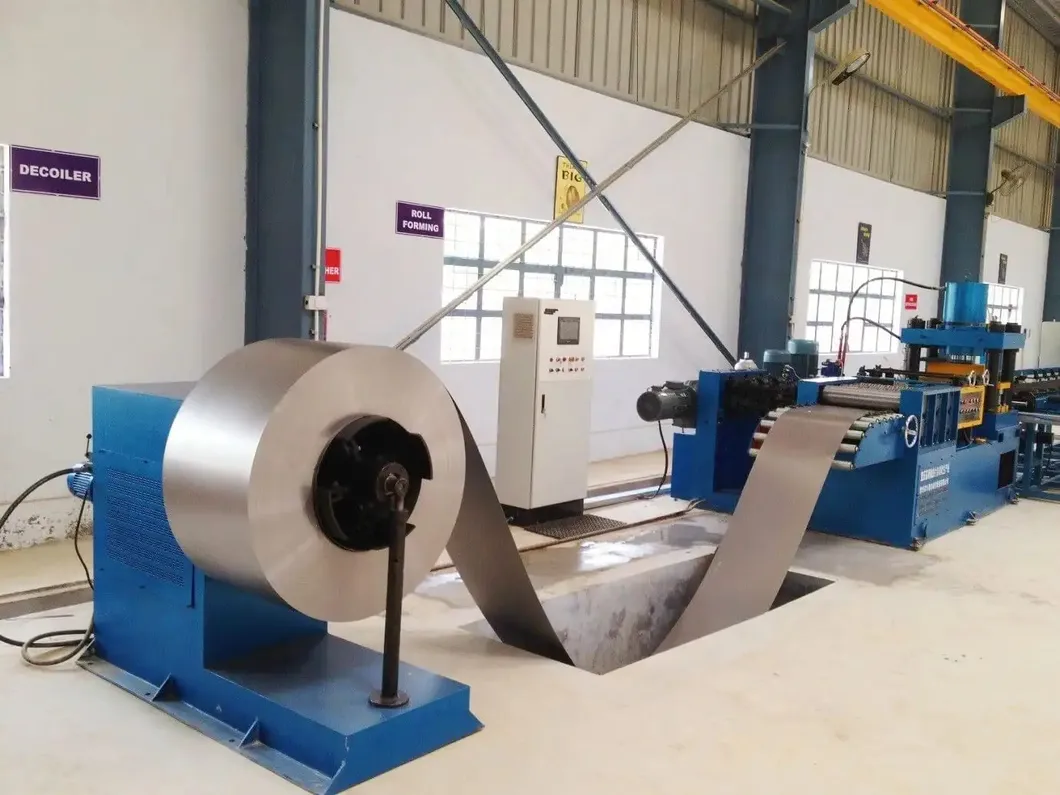

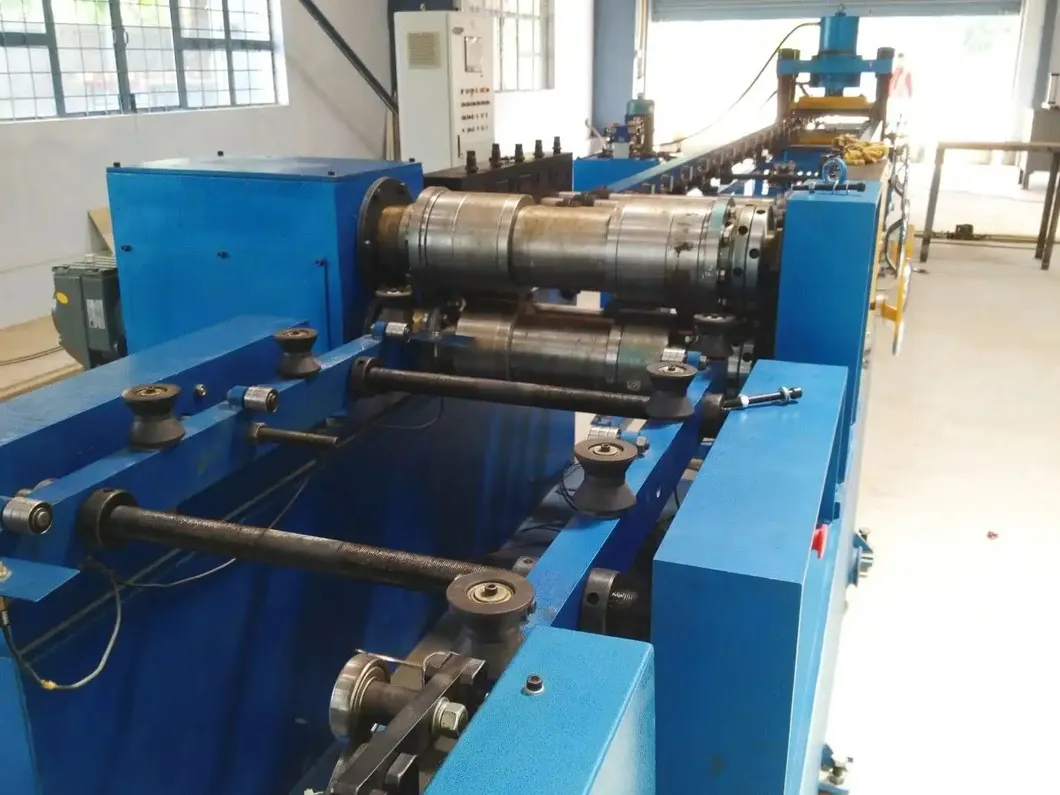

محطة التشكيل بالدرفلة سرعة الدرفلة: 6-14 م/دقيقة ضغط قابل للتعديل الختم النهائي: مكبس هيدروليكي 315 طن مشفر دوار ومحرك سيرفو لدقة طول/حجم الزعانف آلية التسوية تضمن استواء القطعة الواحدة المادة غير الملفوفة توضع على رف تفريغ بوزن 5 أطنان عبر عربة تحميل وتُدرفل إلى صفائح حفرة تخزين اختيارية بناءً على طلب العميل |

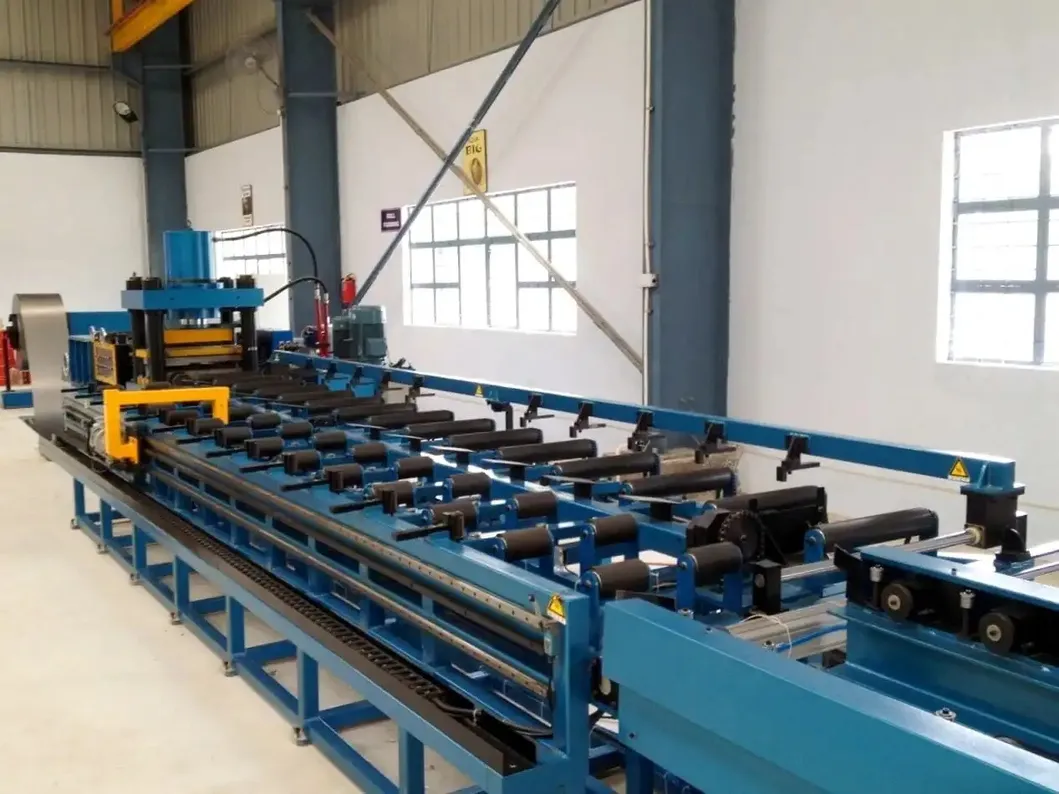

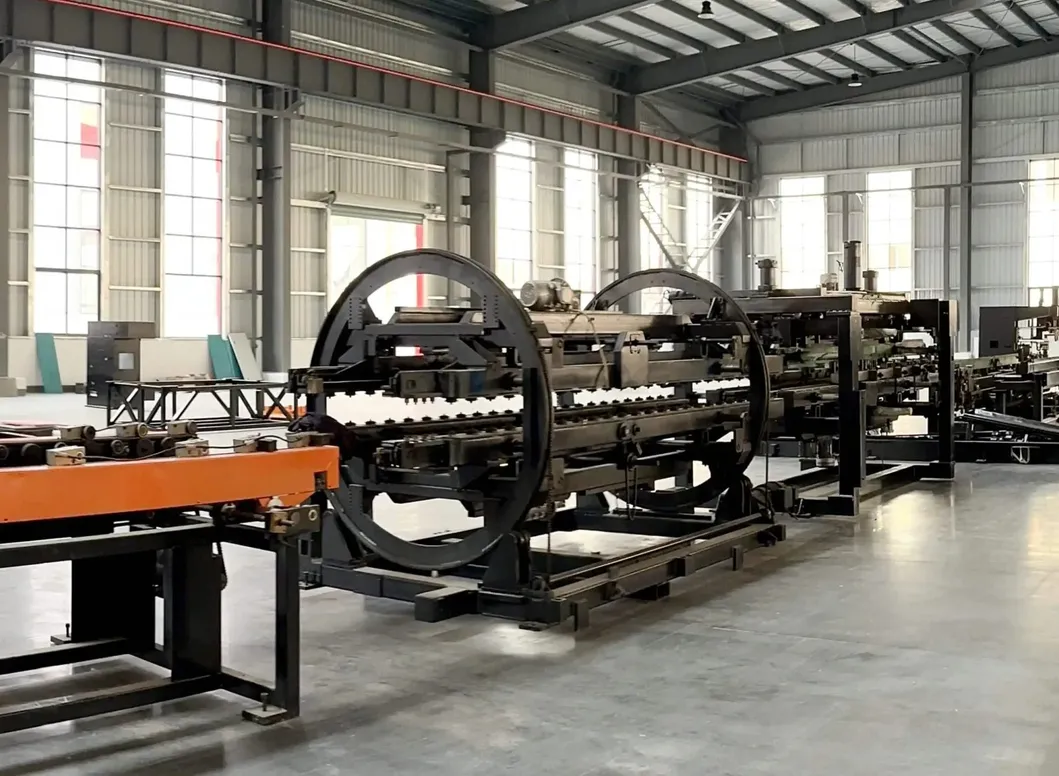

| محطة القلب والربط سرعة النقل: 5-15 م/دقيقة قلب زعانف المبرد بزاوية 180 درجة جهاز القلب: رف دوار، رف قلب، نظام نقل، جهاز قلب، جهاز دفع، إلخ. الصفحة الأولى تصل إلى الموضع المحدد مسبقًا → تُقلب إلى الرف الناقل المقابل الصفحة الثانية تصل إلى الموضع المحدد مسبقًا → جهاز الدفع ينقلها فوق الصفحة الأولى، ويكمل الربط |
 |
 |
محطة اللحام المسبق ذات الرأسين مجموعتان من أجهزة ضغط اللحام البقعي الطاقة: 60 كيلو فولت أمبير بعد القلب والتجميع، تقوم آلة اللحام المسبق بمحاذاة وتثبيت قطع العمل للحام متعدد البقع |

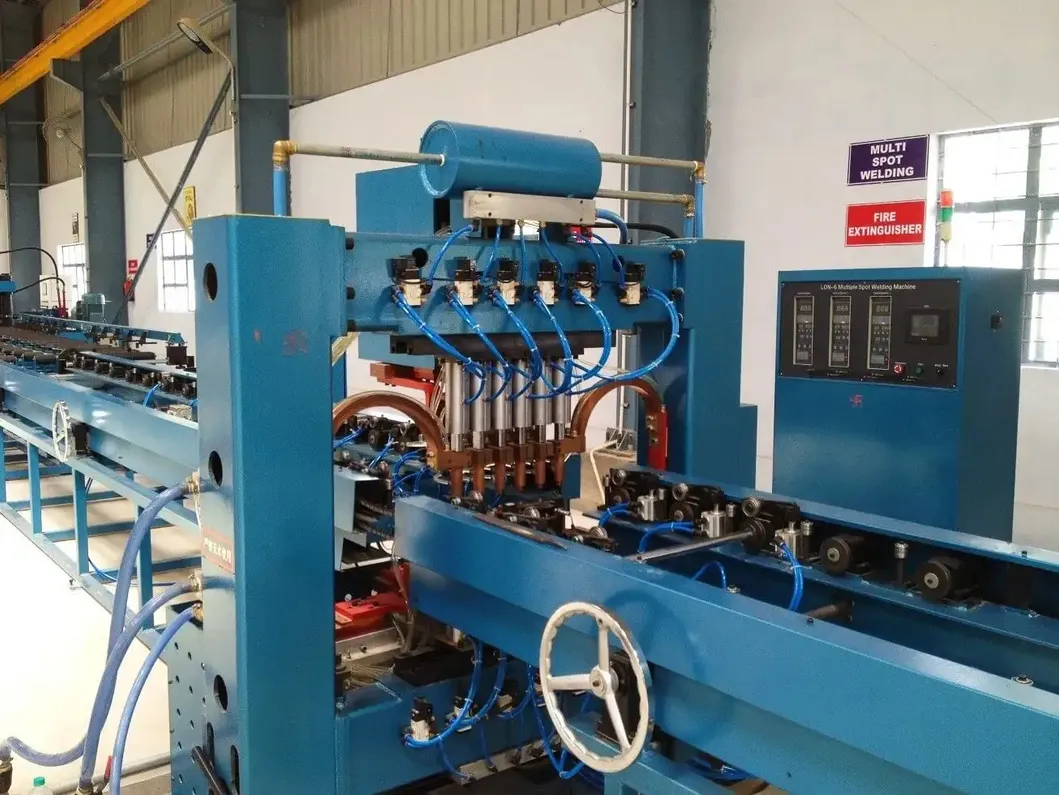

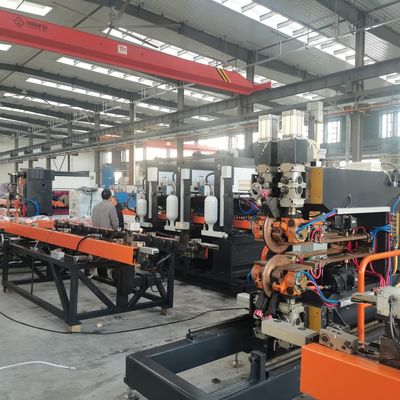

| محطة اللحام متعدد البقع الجسرية 12 مجموعة من أجهزة ضغط اللحام البقعي رأس لحام مزدوج، 6 نقاط/صف إمدادات طاقة التيار المتردد: 12 مجموعة الطاقة: 12 * 50 كيلو فولت أمبير لحام مزدوج الصف لتحسين الكفاءة |
 |

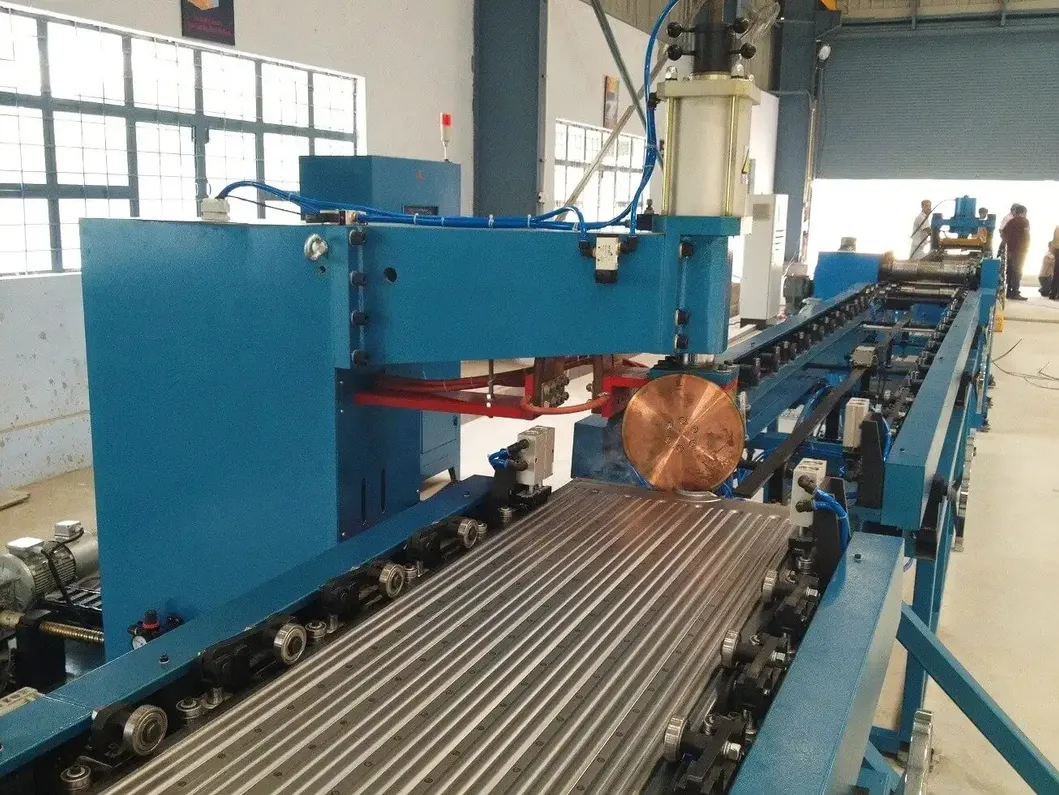

| محطة اللحام الدرزي مزدوجة الجوانب مجموعتان من آلات اللحام الدرزي، مرتبة بشكل متماثل 4 مجموعات من رؤوس ضغط اللحام الدرزي مجموعتان من إمدادات طاقة اللحام بتردد متغير الطاقة: 2 * 160 كيلو فولت أمبير الحد الأقصى للضغط: 12000 نيوتن آلية نقل تفاضلية سرعة اللحام الدرزي: 0-2.8 م/دقيقة |
|
| محطة القص والتسوية بالدرفلة تتكون من صندوق الآلة، وجهاز القيادة، وجهاز القص، وآلية سحق الحواف، وآلية التسوية، ونظام التحكم الإلكتروني، والنظام الهوائي، إلخ. قرص القص بالدرفلة يقطع كلا الجانبين؛ قرص القطع مصنوع من فولاذ الأدوات السبائكي (مقاوم للصدمات، مقاوم للتآكل، عمر خدمة طويل) سرعة القص بالدرفلة: 2-6 م/دقيقة طاقة القيادة: 4 كيلو واط |
 |
 |
محطة التثقيب النهائي تتكون من قاعدة، وآلية رفع، وإطار تثقيب، وقالب تثقيب، وأسطوانة تثقيب، وأسطوانة رفع، ومحطة هيدروليكية تُستخدم لقص الأطراف السائبة لضمان محاذاة الحواف والاتساق قالب التثقيب بحافة مشطوفة لتقليل قوة التثقيب ضغط آلة التثقيب: 160 طن |
| محطة لحام قوس الأرجون النهائي مجموعتان من المعدات، مرتبة بشكل متماثل مجموعة واحدة للحام الطرف الأمامي، ومجموعة واحدة للحام الطرف الخلفي لقطعة العمل 4 مجموعات من إمدادات طاقة لحام قوس الأرجون من باناسونيك نطاق التيار: 5-315 أمبير سرعة اللحام: 300-600 مم/دقيقة |
 |
| محطة التعبئة على منصات نقالة كمية التخزين لكل رف تعبئة على منصات نقالة: 40 قطعة تباعد المنصات: 45 مم طريقة الإمساك: المشابك الأسطوانية للمادة، يدور الماسك 90 درجة لوضعها على الرف طريقة عمل عربة المواد: حركة متدرجة بالسيرفو، تتحرك إلى الموضع التالي بعد وضع قطعة واحدة، استبدال العربة يدويًا عندما يمتلئ الرف |
آلات الملحقات الاختيارية
 |
 |
 |
|
| آلة تثقيب أنابيب الرأس | تركيب التجميع | طاولة لحام الشفة | طاولة قلب للتجميع واللحام |

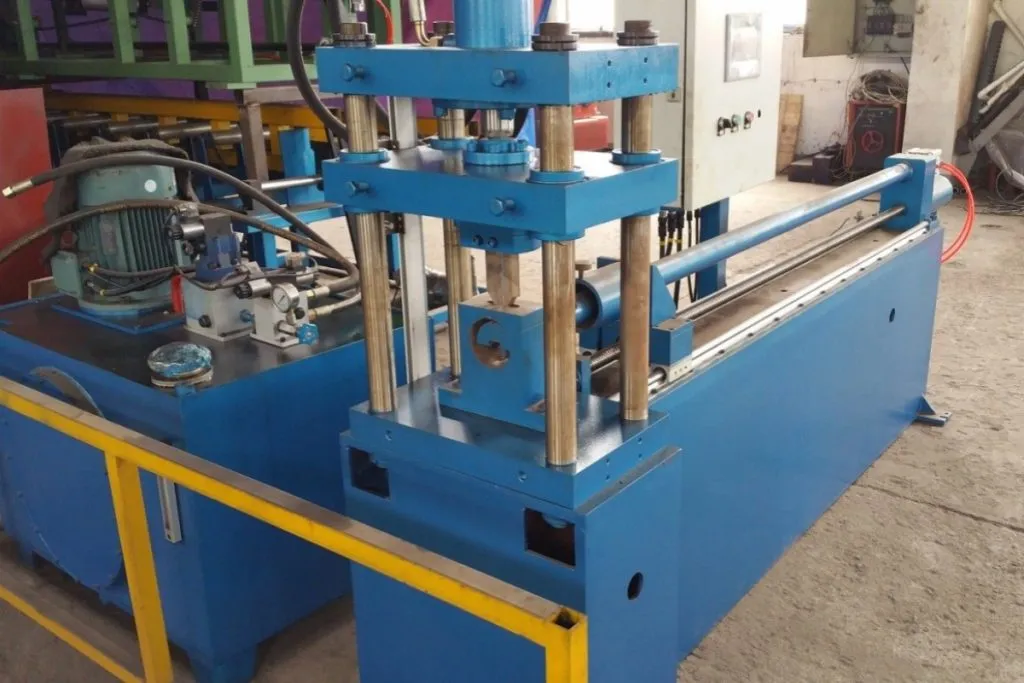

| تقوم آلة تثقيب الرأس بالفهرسة تلقائيًا لإنشاء ما يصل إلى 40 زوجًا من الفتحات على الأنبوب (بحد أقصى 40 لوحة). يتم قطع الأنبوب بفتحتين مستطيلتين ذات شكل خاص لكل لوحة. يمنع الدعم الداخلي التشوه أثناء التثقيب. زمن الدورة لكل لكمة: ~6 ثوانٍ. | تساعد أداة التجميع الأفقية في تجميع ألواح المبرد على أنابيب الرأس. يتم وضع الألواح في أداة تثبيت الرف في آلة التكديس الآلية ثم في الأداة. يتم تعديل أحد الأطراف يدويًا للطول، بينما يستخدم الطرف الآخر مكبسًا هيدروليكيًا للإمساك والوضع للحام الدبوس. | تم تصميم أداة تثبيت التثبيت على الحافة التي تعمل بالطاقة لمحاذاة حواف التثبيت بدقة على خط منتصف المبرد. مع تعديلات تعمل بالطاقة لطول اللوحة وعمق التجميع، فإنها تسمح بإعادة التكوين السريعة لتغييرات الإنتاج. يضمن تحديد موضع محرك السيرفو تجميعات دقيقة. | تم تصميم أداة القلب التي تعمل بالطاقة لقلب عناصر المبرد لتجميع المبرد، بعد لحام أنبوب الرأس من جانب واحد، ثم قلب المبرد للحام جانب آخر. |
معلومات أخرى
| تفاصيل المنتج | الخدمات الفنية |
| يلبي خط إنتاج زعانف مشعاع محول Trintfar Horse المعايير الدولية ويقدم سعرًا أكثر اقتصادًا وتنافسية. | الالتزام بالتركيز على العملاء وتزويد شركتك بخدمات شاملة قبل البيع وبعد البيع مثل التركيب والتشغيل والتدريب والصيانة. |

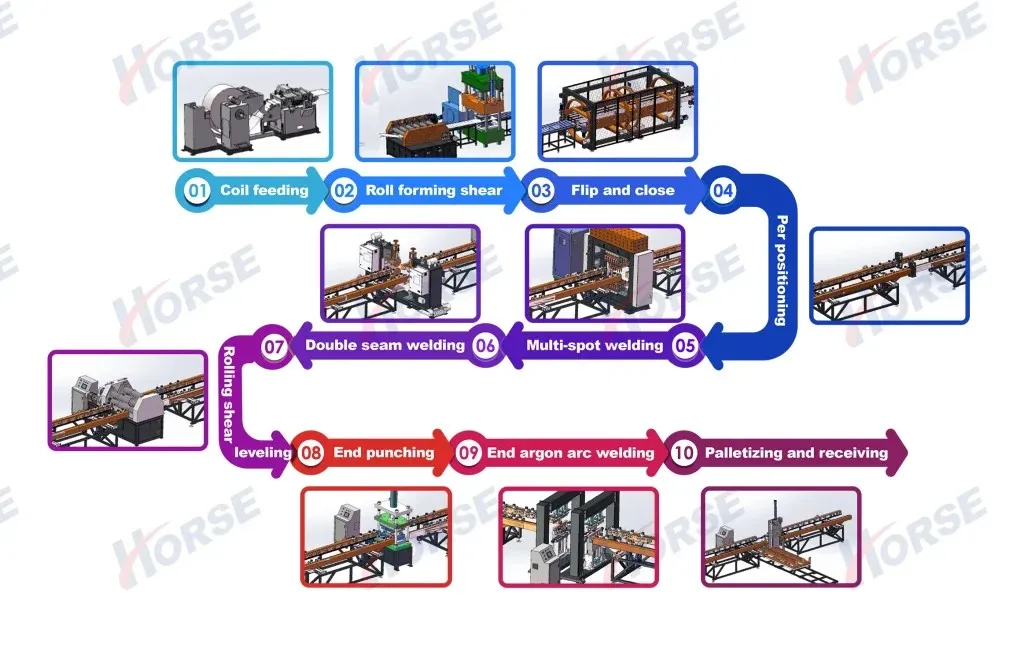

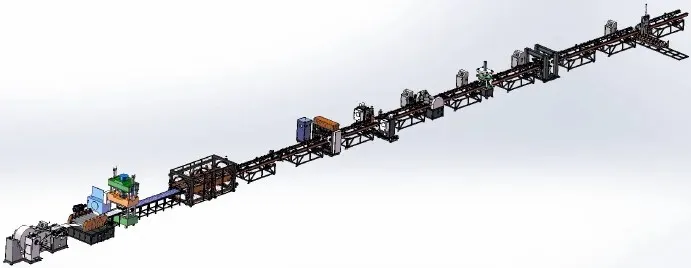

| مخطط تخطيط خط إنتاج زعانف مشعاع المحول الأوتوماتيكي بالكامل |
خدمة ما قبل البيع: قبل توقيع العقد، تزود الشركة العملاء بحلول عمليات إنتاجية مختلفة وخدمات استشارية فنية للمعدات. التركيب والتشغيل: وفقًا للعقد، ستقوم شركتنا بنقل المعدات بأمان إلى موقع التركيب الذي يحدده المستخدم في الوقت المحدد، وإرسال مهندسي الخدمة الفنية لتثبيتها في الموقع. عندما يكون لدى المستخدم قطع غيار التركيب والتشغيل الأساسية، سيقوم مهندس الخدمة الفنية بتركيب الجهاز وتصحيحه للمستخدم للاستخدام، مما يضمن أن بيئة موقع التركيب والتشغيل مرتبة ونظيفة ومنظمة. التدريب بعد البيع: تقدم الشركة تدريبًا فنيًا مجانيًا (5 أيام كحد أدنى) في موقع المشتري أو مركز تدريب البائع. تشمل الموضوعات الرئيسية:
صيانة المعدات
|
 |
|
| نتائج الإنتاج | |
| لا | الاسم | الموديل | الكمية | وحدة |
| 1 | آلة فك اللف الأوتوماتيكية | FJJ-0-0 | 1 | مجموعة |
| 2 | آلة القص بالتشكيل بالدرفلة | CXJ-0-0 | 1 | مجموعة |
| 3 | آلة الدوران والتجميع | FZJ-0-0 | 1 | مجموعة |
| 4 | آلة اللحام المسبق ذات الرأسين | DN60-2C | 1 | وحدة |
| 5 | آلة اللحام البقعي ذات 12 رأسًا | LM-12C | 1 | وحدة |
| 6 | آلة اللحام الدرزي مزدوجة الجوانب | 2*FVM160-2C | 1 | وحدة |
| 7 | آلة الدرفلة والتسوية | JPJ-0-0 | 1 | وحدة |
| 8 | آلة التثقيب النهائي | CQJ-0-0 | 1 | وحدة |
| 9 | آلة لحام قوس الأرجون النهائي | YHH-4C | 2 | وحدة |
| 10 | آلة تكديس المنتج النهائي | MDJ-0-0 | 1 | وحدة |
| 11 | رف ناقل | SSJ-0-0 | 10 | وحدة |
| الهوائيات | Airtac |
| التحكم | Mitsubishi أو Siemens |
| أنظمة السيرفو | Yaskawa |
| محامل خطية ومشغلات | THK |
| هيدروليكي | Yuci |
| كهربائي | Schneider, Siemens |
