تفاصيل المنتج:
|
| تكوين السعة: | 2-10 الطبول/دقيقة | العاملين: | حوالي 11 شخص |
|---|---|---|---|
| استهلاك الطاقة: | 1 كيلو واط/طبل | الضمان: | سنة واحدة |
| الجهد: | 220 فولت/380 فولت/440 فولت | خدمة ما بعد البيع: | الدعم الفني بالفيديو |
| إبراز: | خط إنتاج طبول الفولاذ 200 لتر,خط إنتاج الطبول الصلب,Steel Drum Production Line |
||
تدفق العمل:التقريب → لحام التماس → حبة/حافلة → التاسع/ث بؤرخ → اختبار التسرب (قبل التخليق) → تخليص → اختبار التسرب (بعد التخليق) → الزيت النظيف ، الغسيل ، الفوسفور ، الغسيل → غسل التجفيف → الطلاء الخارجي → بعد الطلاء الخارجي → التبريد → warehousing (warehousing)
عربة ملف: محرك 3 في 1 محرك ، هيدروليكي لأعلى/لأسفل
وحدة uncoil: محرك هيدروليكي ، لا يتحول الطاقة ، قطر الملف ф508-610 مم ، حمولة كحد أقصى: 15 طن
7-Roller Leveler: 7 بكرات ، سرعة محرك قابلة للتعديل حسب التردد
مرفق القياس: دقة الطول عبر محرك خدمة التيار المتردد في اليابان
آلة قطع ورقة: 3*1500mm ، PLC يتحكم
ناقل: نقل أوراق القطع إلى لحام السيارات
تداخل السيطرة: توجيه المواقف البار الطبل. يضمن Z-BAR تداخل 2 مم مع صيانة سهلة عبر شرائح التآكل القابلة للفصل وأنف معبّر للاتصال بدقة لحام.
لفات الزجاج ساعة: مثبتة على إطار "Post Post" مع أجهزة استشعار ، وضمان التحجيم التدريجي ، والتداخل المتسق ، وتقليل العلامات السطحية ؛ LOWN ROLLS PIVOT للصيانة ، لفة العلوي يضبط التسامح الحجم مع الأسطوانات الهوائية.
رؤساء اللحام: خياطة محرك AC الذي يسيطر عليه Inverter مع علبة التروس والضغط الهوائي للسرعة الثابتة ؛ عجلات اللحام متقاطعة متشابكة حتى للارتداء ، المغطى بالسيارات ، ويمكن تقليصها يدويًا أو شبه تلقائي لتقليل وقت التوقف.
شريحة أسطوانة رأس اللحام: أسفل رأس اللحام المثبت على ذاكرة الوصول العشوائي الخفيفة مع أسطوانة هوائية وينبخ الخزائر لتحقيق الاستقرار في القوة وتراجع التفاعلات في بداية اللحام.
التحكم في اللحام: AC الموفرة للطاقة ثلاثية الطور ، والتحكم مع شاشة LCD.
محول: SP 350KVA.
لفات الطائرات: خياري.
تشكيل شفة أعلى الكفاءة. مناسبة للصلب المولود البارد ، محرك هيدروليكي ، PLC. وحدة السلطة: 22 كيلو وات.
مع 8 قوالب شطبة تتحرك إلى الخارج لتشكيل 12 ملم القابلة للتعديل الديكور. PLC يتحكم ، محرك هيدروليكي ، قوة الوحدة: 15 كيلو وات.
تشكيل شفة أعلى الكفاءة. مناسبة للصلب المولود البارد ، محرك هيدروليكي ، PLC. وحدة السلطة: 22 كيلو وات.
التحميل التلقائي الصحافة واللحام التماس. محركات مزدوجة وأعمى رئيسية. آلية CAM عجلات لفة ، من السهل ضبط ، PLC التحكم. وحدة السلطة: 41 كيلو واط.
آلة فك:
سبعة آلة استقامة بحجم الأسطوانة:
آلة القص:
آلة الضغط على آلة الضغط (160 طن الصحافة)
آلة الضغط المزدوجة قفل (63 طن مكبس)
الأتمتة:التحميل والتفريغ مؤتمتة بالكامل.
قوة الوحدة:15 كيلو وات
لوحة ثلاث ألوان:
الداخلية: الطلاء المقاوم للماء
الخارجي: الطلاء المغناطيسي للكحول الحمضي
الحجم: L4.8m ؛ W4M ؛ H2.4m
3 صف العمودي التجفيف
نطاق التحكم في درجة الحرارة:درجة حرارة الغرفة إلى 200 درجة مئوية ، قابلة للتعديل
دقة التحكم في درجة الحرارة:± 5 درجة مئوية
مقاس:L36M ؛ W2.6m ؛ H2.1m
وظيفة: سطح ورنيش هاردن بعد الخبز
قوة: 6.6 كيلوواط
اختبار النوع الأفقي ، Air Press 0.03mpa.contraded بواسطة PLC ، قيادة الهواء المضغوطة.
طريقة اللحام:

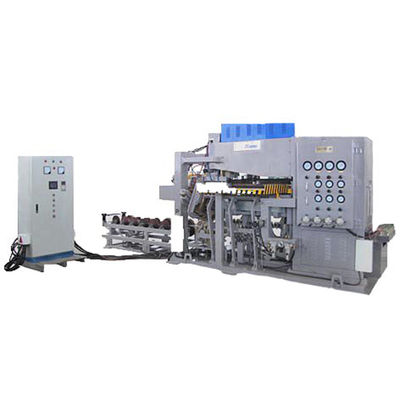

يستخدم هذا الجهاز طريقة لحام التماس لفة ، مع أقطاب في شكل بكرات أسطوانية. يكون عرض القطب أكبر من القسم المتداخل من لوحة الصلب ، مما يسمح بالتحكم في سمك المفصل. أثناء عملية اللحام ، يتم تطبيق ضغط كهربائي أعلى وتيار اللحام المستمر. من خلال التحكم في معلمات اللحام مثل ضغط الإلكترود ، وتيار اللحام ، ووقت اللحام ، يمكن تحقيق جودة لحام مستقرة. الجهاز قادر على إجراء عملية اللحام التماس على طبقات طولية من الطبول المعدنية بأقطار تتراوح من 516 مم (للطبول المخروطية) إلى 571.5 مم.
| طبل ينتهي خط الإنتاج | |||||
| Sn. | رقم النموذج | اسم | وحدة | كمية | ملحوظة |
| 1 | ST2311.00B | عربة رفع | تعيين | 1 | محرك هيدروليكي |
| 2 | STK2010.01.00C | وحدة غير ملوية | تعيين | 1 | محرك الهيدروليكي ； التحكم في تواتر سرعة المحرك |
| 3 | STK1213100 | 9 Rollers Leveler و Sexurement Facility | تعيين | 1 | السيطرة المؤازرة |
| 4 | ST1319.00 | ناقل من Leveler إلى الضغط على آلة قطع ورقة الماكينة | تعيين | 1 | |
| 5 | JD21-160 | غطاء آلة الضغط | تعيين | 2 | 160 طن |
| 6 | MJ571.5 | قالب الغطاء والسفلي | تعيين | 2 | |
| 7 | ST1318.00 | ناقل لغطاء آلة الغراء قبل الازلياح | تعيين | 2 | تشمل النقل والتكديس |
| 8 | YJX200900 | آلة الغراء المسبقة و spry | تعيين | 2 | التحكم في PLC. |
| 9 | ST-1001 | تكديس تلقائي لأغطية الطبل | تعيين | 2 | |
| 10 | Q11-2000 | آلة قطع ورقة الخردة | تعيين | 1 | 3*2000mm |
| 11 | KJKZ2011.00 | مربع التحكم الكهربائي | تعيين | 1 | |
| 12 | KJ2011.02.00 | محطة هيدروليكية | تعيين | 1 | |
| الثقب التلقائي 2 ′ و 3/4 ′ وقفل 2 ′ و 3/4 ′ الإغلاق | |||
| Sn. | اسم | وحدة | كمية |
| 1 | قوة الحلق العميق 63 طن | تعيين | 2 |
| 2 | قالب مضغوط مزدوج | تعيين | 1 |
| 3 | قالب قفل مزدوج | تعيين | 1 |
| 4 | خط النقل التلقائي للغطاء | تعيين | 1 |
| 5 | نظام التحكم الكهربائي | تعيين | 1 |
| قطع إلى خط الطول (لجسم الطبل) | |||||
| Sn. | رقم النموذج | اسم | وحدة | كمية | ملحوظة |
| 1 | ST2311.00B | عربة رفع | تعيين | 1 | محرك هيدروليكي |
| 2 | STK2010.01.00C | Uncoil Unite | تعيين | 1 | محرك هيدروليكي |
| 3 | STK1213100 | 9 آلات مستوي البكرات | تعيين | 1 | سرعة ضبط السرعة |
| 4 | STK1213200 | مرفق القياس | تعيين | 1 | محرك المؤازرة |
| 5 | Q11-1500 | آلة قطع ورقة | تعيين | 1 | 3*1500mm |
| 6 | KJKZ2011 | مربع التحكم الكهربائي | تعيين | 1 | |
| 7 | KJ2011.02.00 | محطة هيدروليكية | تعيين | 1 | |
| خط إنتاج جسم الطبل الصلب | |||||
| Sn. | رقم النموذج | اسم | وحدة | كمية | ملحوظة |
| 1 | KJJQ.00 | ناقل | خط قطع | ||
| 2 | FHJ-250-2 | آلة الاضطراب التلقائي | تعيين | 1 | العاكس التردد المتوسط ثلاثي الطور |
| 3 | YP-Line201 | خط اللحام لفة وقطع لسان الحديد | تعيين | 2 | |
| 4 | STG2201.00 | آلة شفة البثق | تعيين | 1 | يتضمن سلسلة خطوة العمل متعددة والتحكم الهيدروليكي الكهربائي |
| 5 | STG2203.00 | آلة الديكور | تعيين | 1 | يتضمن سلسلة خطوة العمل متعددة والتحكم الهيدروليكي الكهربائي |
| 6 | STG2202. 00 | آلة التمهيد | تعيين | 1 | يتضمن سلسلة خطوة العمل متعددة والتحكم الهيدروليكي الكهربائي |
| 7 | STG1005.00 | آلة اختبار تسرب خط اللحام | تعيين | 1 | يتضمن سلسلة خطوة العمل متعددة والتحكم الهيدروليكي الكهربائي |
| 8 | ST2204.05.00 | التغذية التلقائية لنهايات الطبل | تعيين | 1 | يتضمن سلسلة خطوة العمل متعددة والتحكم الكهربائي |
| 9 | ST2204.00x | آلة خياطة | تعيين | 1 | يتضمن سلسلة خطوة العمل متعددة والتحكم الهيدروليكي الكهربائي |
| 10 | STG1005.00 | آلة اختبار التسرب | تعيين | 1 | |
| العلاج الخلفي (غسل ، تجفيف ، نظام الطلاء ، إلخ) | ||||
| Sn. | اسم | وحدة | كمية | ملحوظة |
| 1 | آلة الرفع | تعيين | 1 | |
| 2 | الغسيل والتنظيف والنقل | تعيين | 1 | |
| 3 | التجفيف والنقل | تعيين | 1 | |
| 4 | آلة الدوران | تعيين | 2 | |
| 5 | غرفة الرسم (خارج) | تعيين | 2 | 3 ألوان |
| 6 | الموزع الأمامي | تعيين | 2 | |
| 7 | معدات تجفيف القنوات الثلاثة العمودية | تعيين | 1 | (الخارج) |
| 8 | تبريد | تعيين | 1 | |
| 9 | الموزع الخلفي | تعيين | 1 | |
