يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي.

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي.
يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي.

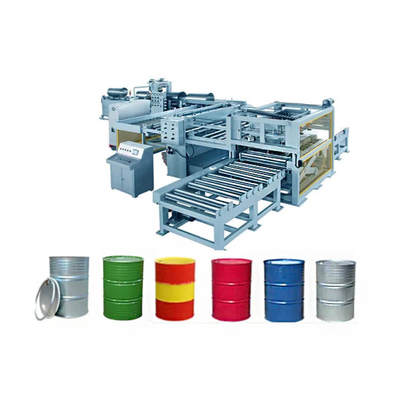

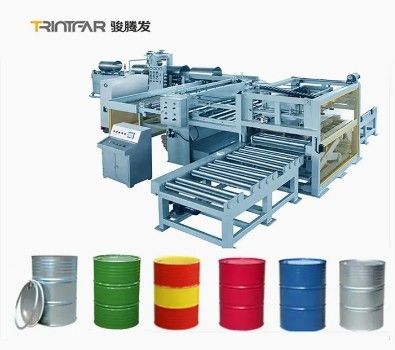

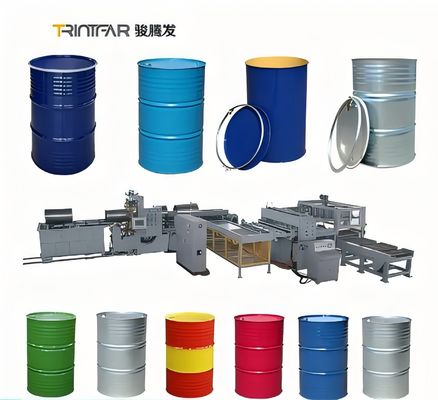

صورة كبيرة :  يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي.

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Trintfar
إصدار الشهادات: CE
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: 10,000-80,000
تفاصيل التغليف: أقواس خشبية/حالات خشبية
وقت التسليم: 90 ~ 120
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي.

وصف
تكوين السعة: 2-10 الطبول/دقيقة المشغلين: حوالي 11 شخص
استهلاك الطاقة: 1 كيلو واط/طبل ضمان: 1 سنة
الجهد االكهربى: 220V/380V/440V خدمة ما بعد البيع المقدمة: الدعم الفني للفيديو

سير العمل



تدفق العمل:التدوير → لحام الدرزات → التشكيل/التشفيه → التمويج/التطويق على شكل W → اختبار التسرب (قبل التماس) → التماس → اختبار التسرب (بعد التماس) → تنظيف الزيت، الغسيل، الفسفرة الحديدية، الغسيل → الغسيل والتجفيف → الطلاء الخارجي → التجفيف بعد الطلاء الخارجي → التبريد → التخزين (غير متصل)

المعدات الرئيسية



آلات إنتاج جسم أسطوانة الصلب

آلة إنتاج صفائح الصلب لجسم الأسطوانة

عربة اللفائف: محرك 3 في 1، رفع/خفض هيدروليكي

وحدة فك اللفائف: محرك هيدروليكي، بدون دوران بالطاقة، قطر اللفائف Ф508-Ф610 مم، أقصى حمولة: 15 طن

مستوي بـ 7 بكرات: 7 بكرات، سرعة المحرك قابلة للتعديل عن طريق التردد

مرفق القياس: دقة الطول عبر محرك خدمة التيار المتردد المصنوع في اليابان

آلة قطع الصفائح: 3*1500 مم، يتم التحكم فيها بواسطة PLC

الناقل: نقل صفائح القطع إلى آلة اللحام الأوتوماتيكية

آلة اللحام الأوتوماتيكية لجسم الأسطوانة



التحكم في التداخل: قضيب التوجيه يحدد موضع الأسطوانة؛ يضمن القضيب Z تداخلاً بمقدار 2 مم مع سهولة الصيانة عبر شرائط التآكل القابلة للفصل وأنف محدد لملامسة عجلة اللحام الدقيقة.

بكرات الساعة الرملية: مثبتة على إطار “عمود الهدف” مع أجهزة استشعار، مما يضمن التحجيم التدريجي، والتداخل المتسق، وتقليل علامات السطح؛ تدور البكرات السفلية للصيانة، وتعدل البكرة العلوية لتفاوت الحجم باستخدام أسطوانات هوائية.

رؤوس اللحام: محرك التيار المتردد الذي يتم التحكم فيه بواسطة العاكس SEW مع علبة تروس وضغط هوائي للسرعة الثابتة؛ يتم ربط عجلات اللحام بشكل متقاطع للتآكل المتساوي، والتشحيم التلقائي، ويمكن تقليمها يدويًا أو شبه تلقائي لتقليل وقت التوقف.

شريحة أسطوانة رأس اللحام: رأس اللحام السفلي مثبت على كبش من سبائك خفيفة مع أسطوانة هوائية وزنبرك منفاخ لتثبيت القوة وتخفيف ردود الفعل عند بدء اللحام.

التحكم في اللحام: تيار متردد ثلاثي الطور موفر للطاقة، تحكم بشاشة LCD.

المحول: SP 350KVA.

بكرات التسطيح: اختياري.



آلة الشفة

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 3

تشكيل شفة بكفاءة أعلى. مناسبة للفولاذ المدلفن على البارد، يتم التحكم فيها بواسطة PLC، محرك هيدروليكي. طاقة الوحدة: 22 كيلو واط.

آلة التطويق

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 4

مع 8 قوالب مشطوفة تتحرك للخارج لتشكيل تطويق قابل للتعديل 12 مم. يتم التحكم فيها بواسطة PLC، محرك هيدروليكي، طاقة الوحدة: 15 كيلو واط.

آلة التمويج

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 5

تشكيل شفة بكفاءة أعلى. مناسبة للفولاذ المدلفن على البارد، يتم التحكم فيها بواسطة PLC، محرك هيدروليكي. طاقة الوحدة: 22 كيلو واط.

آلة التماس

الضغط واللحام التلقائي للدرزات. محركات مزدوجة وأعمدة رئيسية. آلية كاميرا لعجلات الدوران، سهلة الضبط، يتم التحكم فيها بواسطة PLC. طاقة الوحدة: 41 كيلو واط.

آلات إنتاج الغطاء السفلي والعلوي لأسطوانة الصلب

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 7

آلات الفك والتسوية والقص

آلة فك اللفائف:

  • عرض الورقة: 600-1320 مم
  • السماكة: 0.6-1.4 مم
  • القدرة الإنتاجية: 15 قص/دقيقة
  • أقصى سرعة للقطع: 50-60 م/دقيقة
  •

آلة التسوية ذات السبع بكرات:

  • دقة التسوية: ≤1.5 مم/م²
  •

آلة القص:

  • سماكة القص: ≤3 مم
  • عرض القص: ≤1500 مم

آلة ضغط الغطاء

آلة ضغط الغطاء (مكبس 160 طن)

  • الوظيفة: تشكل الغطاء والقاع باستخدام مكبسين بـ 160 طن.
  •

آلة الضغط المزدوجة (مكبس 63 طن)

  • الوظيفة: تستخدم لثقب وإغلاق فتحة الأسطوانة العادية.
  •

الأتمتة: التحميل والتفريغ آليان بالكامل.

طاقة الوحدة: 15 كيلو واط

آلة الغراء قبل التجعيد والرش​

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 9

آلة التعبئة التلقائية

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 10

آلات رش الطلاء

خط الغسيل

  • يتم تنظيف الأسطوانات ووضعها على سلسلة نقل الطلاء، والانتقال من الأفقي إلى الرأسي.
  • طول نقل الغسيل:55 م
  • قناة التجفيف: L28m;W1.5m; H1.7m

معدات الطلاء

طلاء ثلاثي الألوان:

الداخل: طلاء مقاوم للماء

الخارج: طلاء مغناطيسي كحولي حمضي

الحجم: L4.8m; W4m; H2.4m

معدات التجفيف

تجفيف رأسي ثلاثي الصفوف
نطاق التحكم في درجة الحرارة: درجة حرارة الغرفة إلى 200 درجة مئوية، قابلة للتعديل
دقة التحكم في درجة الحرارة: ±5°C
الحجم: L36M; W2.6M; H2.1M

معدات التبريد

الوظيفة: تصلب سطح الورنيش بعد الخبز
الطاقة: 6.6 كيلو واط

آلات اختبار التسرب

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 15

آلات اختبار التسرب

اختبار من النوع الأفقي، ضغط الهواء 0.03 ميجا باسكال. يتم التحكم فيه بواسطة PLC، قيادة الهواء المضغوط.

معلومات أخرى



تفاصيل المنتج

مخطط تخطيط خط إنتاج أسطوانة الصلب

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 16

نتائج الإنتاج

يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 17يتطلب خط إنتاج اللحام لبراميل الصلب سعة 200 لتر 11 عاملاً للتحميل والتفريغ اليدوي. 18

طريقة اللحام:

تستخدم هذه المعدات طريقة لحام الدرزات الدوارة، مع أقطاب كهربائية على شكل بكرات أسطوانية. عرض القطب الكهربائي أكبر من القسم المتداخل للوحة الفولاذية، مما يسمح بالتحكم في سمك الوصلة. أثناء عملية اللحام، يتم تطبيق ضغط قطب كهربائي أعلى وتيار لحام مستمر. من خلال التحكم في معلمات اللحام مثل ضغط القطب الكهربائي وتيار اللحام ووقت اللحام، يمكن تحقيق جودة لحام مستقرة. الآلة قادرة على إجراء عملية لحام الدرزات على الدرزات الطولية للأسطوانات المعدنية بأقطار تتراوح من 516 مم (للأسطوانات المخروطية) إلى 571.5 مم.





قائمة تكوين المعدات

خط إنتاج أطراف الأسطوانة
الرقم التسلسلي. رقم الموديل. الاسم الوحدة الكمية ملاحظة
1 ST2311.00B عربة اللفائف مجموعة 1 محرك هيدروليكي
2 STK2010.01.00C وحدة فك اللفائف مجموعة 1 محرك هيدروليكي؛ التحكم في تردد سرعة المحرك
3 STK1213100 مستوي بـ 9 بكرات ومرفق القياس مجموعة 1 التحكم المؤازر
4 ST1319.00 ناقل من المستوي إلى آلة الضغط آلة قطع الصفائح الخردة مجموعة 1
5 JD21-160 آلة ضغط الغطاء مجموعة 2 160 طن
6 MJ571.5 قالب للغطاء والقاع مجموعة 2
7 ST1318.00 ناقل للغطاء إلى آلة الغراء قبل اللف والرش مجموعة 2 تشمل الناقل والتكديس
8 YJX200900 آلة الغراء قبل اللف والرش مجموعة 2 التحكم في PLC؛
9 St-1001 التكديس التلقائي لأغطية الأسطوانات مجموعة 2
10 Q11-2000 آلة قطع الصفائح الخردة مجموعة 1 3*2000 مم
11 KJKZ2011.00 صندوق التحكم الكهربائي مجموعة 1
12 KJ2011.02.00 محطة هيدروليكية مجموعة 1
النقش التلقائي بفتحة 2′& 3/4′ وإغلاق 2′& 3/4′
الرقم التسلسلي. الاسم الوحدة الكمية
1 مكبس قوة الحلق العميق 63 طن مجموعة 2
2 قالب الضغط المزدوج مجموعة 1
3 قالب القفل المزدوج مجموعة 1
4 خط النقل التلقائي للغطاء مجموعة 1
5 نظام التحكم الكهربائي مجموعة 1
خط القطع حسب الطول (لجسم الأسطوانة)
الرقم التسلسلي. رقم الموديل. الاسم الوحدة الكمية ملاحظة
1 ST2311.00B عربة اللفائف مجموعة 1 محرك هيدروليكي
2 STK2010.01.00C وحدة فك اللفائف مجموعة 1 محرك هيدروليكي
3 STK1213100 آلة التسوية ذات 9 بكرات مجموعة 1 ضبط التردد للسرعة
4 STK1213200 مرفق القياس مجموعة 1 محرك مؤازر
5 Q11-1500 آلة قطع الصفائح مجموعة 1 3*1500 مم
6 KJKZ2011 صندوق التحكم الكهربائي مجموعة 1
7 KJ2011.02.00 محطة هيدروليكية مجموعة 1
خط إنتاج جسم أسطوانة الصلب
الرقم التسلسلي. رقم الموديل. الاسم الوحدة الكمية ملاحظة
1 KJJQ.00 ناقل     خط القطع
2 FHJ-250-2 آلة اللحام الأوتوماتيكية مجموعة 1 عاكس تردد متوسط ثلاثي الطور
3 YP-line201 دحرجة خط اللحام والضغط وقطع لسان الحديد مجموعة 2
4 STG2201.00 آلة شفة البثق مجموعة 1 تشمل سلسلة متعددة الخطوات للعمل والتحكم الهيدروليكي الكهربائي
5 STG2203.00 آلة التطويق مجموعة 1 تشمل سلسلة متعددة الخطوات للعمل والتحكم الهيدروليكي الكهربائي
6 STG2202. 00 آلة التمويج مجموعة 1 تشمل سلسلة متعددة الخطوات للعمل والتحكم الهيدروليكي الكهربائي
7 STG1005.00 آلة اختبار التسرب لخط اللحام مجموعة 1 تشمل سلسلة متعددة الخطوات للعمل والتحكم الهيدروليكي الكهربائي
8 ST2204.05.00 التغذية التلقائية لأطراف الأسطوانة مجموعة 1 تشمل سلسلة متعددة الخطوات للعمل والتحكم الكهربائي
9 ST2204.00X آلة التماس مجموعة 1 تشمل سلسلة متعددة الخطوات للعمل والتحكم الهيدروليكي الكهربائي
10 STG1005.00 آلة اختبار التسرب مجموعة 1
المعالجة الخلفية (الغسيل، التجفيف، نظام الطلاء، إلخ.)
الرقم التسلسلي. الاسم الوحدة الكمية ملاحظة
1 آلة الرفع مجموعة 1
2 الغسيل والتنظيف والنقل مجموعة 1
3 التجفيف والنقل مجموعة 1
4 آلة الدوران مجموعة 2
5 غرفة الطلاء (الخارج) مجموعة 2 3 ألوان
6 الموزع الأمامي مجموعة 2
7 معدات التجفيف الرأسية ثلاثية القنوات مجموعة 1 (الخارج)
8 التبريد مجموعة 1
9 الموزع الخلفي مجموعة 1
